在萬物互聯的浪潮下，傳統串口設備如何快速、穩定、低成本地接入4G網絡，實現數據的遠程透傳與智能管理？深圳市海凌科電子有限公司全新推出的HLK3104G Cat1串口透傳模塊，以“極簡接入、穩定傳輸、高性價比”為核心，為物聯網中低速數據傳輸場景提供了一站式無線連接解決方案。該模塊不僅延續了海凌科在通信模組領域的扎實工藝，更在功耗、尺寸與易用性上實現全面優化，助力企業輕松實現設備聯網化、數據云端化。

一、產品概述

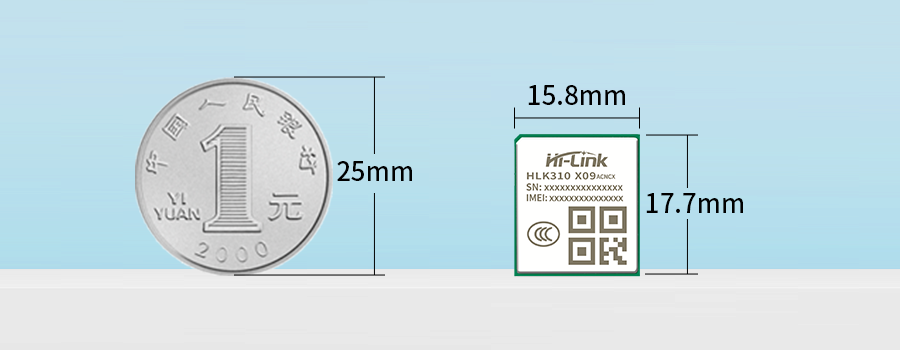

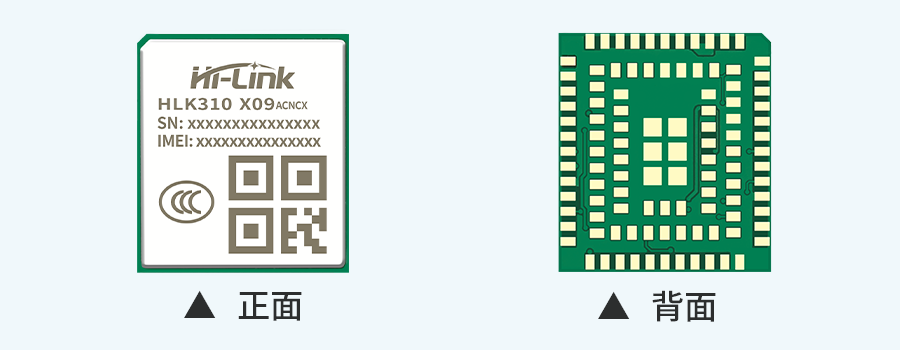

HLK3104G Cat1采用LGA貼片封裝，尺寸僅為17.7×15.8×2.3mm，與主流GSM及NB-IOT模組完全兼容，極大降低了硬件改造難度。模塊內置109個引腳，布局緊湊卻不失擴展性，支持各類外設接入，適配從嵌入式終端到工業設備的多元場景。

在通信能力上，HLK3104G Cat1支持LTE-FDD/TDD雙模，符合3GPP Rel-13 Cat1 bis標準。4G Cat1技術是專為物聯網設計的中低速連接方案，在確保穩定數據傳輸?shù)耐瑫r(shí)，相比傳統高速模組，具有更低的成本與功耗優勢，尤其適合對實時性有要求、且需兼顧成本與續航的物聯網應用。

此外，模塊還集成硬件看門狗、SIM卡接口、ADC采集等功能，在簡化設計的同時提升系統可靠性與適用面。

二、核心技術

HLK3104G Cat1支持透傳模式與AT指令模式，可根據使用場景靈活切換：

透傳模式串口與網絡數據雙向透明轉發，無協議解析負擔；

AT指令模式支持參數靈活配置，并具備掉電保存功能。

模式切換方式多樣：

硬件觸發：將USB_BOOT引腳上拉0.5–3秒，即可退出透傳進入指令模式；

軟件指令：在透傳中發送“+++”即可切換，或通過AT+TS=1返回透傳；

在電源設計上，模塊對供電穩定性要求較高。其工作電壓范圍為3.3V–4.3V，峰值電流可達1.5A。建議在VBAT輸入端并聯低ESR的100μF電容，并配合濾波電容使用，以抑制電壓跌落，確保在高速數據傳輸與射頻發射時的穩定運行。

參考資料：HLK310 4G CAT1-串口透傳模塊使用說明 V1.1 .pdf

三、應用場景

HLK3104G Cat1適用于對數據傳輸實時性、穩定性有要求，且希望降低開發成本的多種物聯網場景：

1. 工業自動化與遠程監控

在工廠設備、電力儀表、環境傳感器等場景中，通過HLK3104G Cat1可實現設備數據的實時上報與遠程指令下發，支持狀態監控、故障預警與智能控制。

2. 智能交通與物流跟蹤

用于車載終端、物流追蹤器、共享單車等移動設備，實時上傳位置信息與運行狀態，實現車輛調度、路徑優化與防盜監控。

3. 安防與緊急通信

在安防報警、視頻監控、應急廣播等系統中，通過4G網絡實現實時音視頻傳輸或警報信息上報，提升響應速度與可靠性。

4. 零售與支付終端

適用于無線POS機、自助售貨機、云喇叭等設備，實現交易數據的實時同步與云端管理，支持離線緩存。

5. 智慧農業與遠程采集

用于農田傳感、氣象站、智能灌溉等場景，將采集到的溫濕度、土壤數據實時上傳至云平臺，實現精準農業與遠程管理。

四、總結

HLK3104G Cat1不僅是一顆通信模組，更是設備邁向4G智能聯網的“高性價比橋梁”。其以4GCat1技術為基礎，在小體積、低功耗、高兼容、易集成的特點之上，進一步突出了成本優勢與實用性能，尤其適合對開發效率與項目成本有雙重需求的物聯網應用。無論是產品原型的快速驗證，還是成熟系統的規模化部署，HLK3104G Cat1都能提供穩定、透明、高效的4G數據傳輸支持，幫助開發者擺脫通信底層細節，聚焦業務邏輯創新，迎接真正設備互聯的時代。對藍牙透傳模塊感興趣可以看看《HLK-B50S雙模藍牙透傳模塊》。
