一、T113-i：性價比最高的娛樂及工業雙棲型嵌入式處理器

全志T113系列中的T113-i是一款引人注目的高性能、低成本嵌入式處理器，專為各種應用需求而設計。它集成了雙核Cortex-A7CPU、64位玄鐵C906 RISC-V CPU和HiFi4DSP，以出色的計算能力令人印象深刻。

1、主要特性：

• 支持全格式解碼：T113-i具備出色的解碼能力，支持H.265、H.264、MPEG-1/2/4和JPEG等全格式解碼。獨立的編碼器可使用JPEG或MJPEG進行高效編碼。
• 完美視頻體驗：集成了H.265/H.2644K解碼和SmartColor2.0后處理功能，T113-i為用戶提供無與倫比的視頻娛樂體驗，讓每一幀都充滿生動和細節。
• 無縫音頻處理：通過集成的ADCs/DACs和I2S/PCM/DMIC/OWA音頻接口，T113-i能夠與CPU無縫協作，從而加速多媒體算法并改善用戶體驗。
• 多樣的顯示輸出：為滿足不同屏幕顯示需求，T113-i支持RGB/LVDS/MIPI DSI/CVBS OUT顯示輸出接口，輕松適應各種應用場景。
• 廣泛的連通性：T113-i提供豐富的連通性接口，如USB、SDIO、CAN、EMAC、TWI、UART、SPI、PWM、GPADC、LRADC、TPADC以及IR TX&RX等，實現與各種設備的順暢連接。

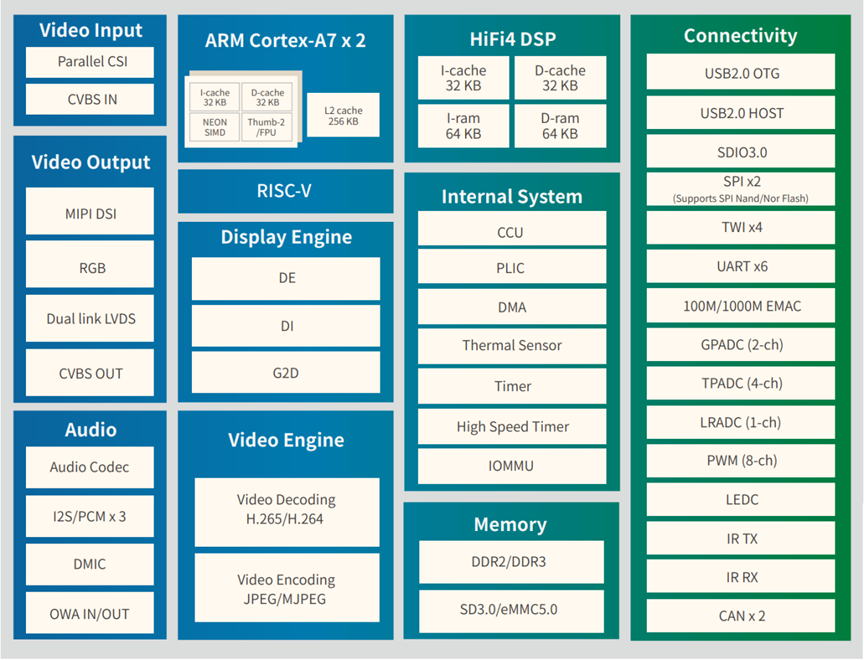

2、T113-i應用處理器框圖

二、T153：高性能四核工業且接口豐富的嵌入式處理器

T153是一款面向工業應用的處理器，它搭載四核Arm? Cortex?-A7處理器、單核RISC-V XuanTie E907處理器，支持DDR3 / DDR3L / DDR4內存，并可提供強大的計算性能和快速響應，勝任高要求的自動化任務。同時，T153配備三個千兆以太網接口、兩個CAN-FD接口和LocalBus，支持高吞吐量網絡連接，滿足復雜數據驅動型應用需求。其集成的圖像信號處理器和顯示引擎可為精密制造流程管理提供清晰的實時視覺反饋。此外，T153提供24個GPADC、6個TWI接口、30個PWM等豐富接口，這些接口為多樣化應用提供靈活性，實現自動化系統的便捷集成與擴展，還提供了多核AMP架構的軟件開發包，滿足工業自動化等領域的高實時性需求。適用于可編程邏輯控制器(PLC)、人機界面(HMI)、機器人、網關等應用。

1、主要特性：

• 高性能低功耗，集成4核Arm Cortex-A7，頻率最高1.6GHz，并集成RISC-V XuanTie E907、ISP圖像處理、G2D圖形加速等多個計算單元
• 支持AMP多核異構系統Tina Linux+RTOS+Baremetal
• 接口豐富，集成度高，支持 GMAC *3、CAN-FD *2、LocalBus *1、GPADC *24、TPADC *4、PWM *30、UART *10、TWI*6、GPIO *141，支持兩層板PCB設計,節省客戶成本。
• 該控制器的優勢是4核A7處理器，而T113只是雙核A7處理器。與T113最大的區別是無音視頻解碼，同時該芯片帶有三路千兆以太網、CAN-FD兩路、LocalBUS，同時還帶有ISP功能-T153支持4-lane/2-lane MIPI CSI，集成的ISP最大支持2路sensor，處理能力可達1M@30fps online、2M@30fps offline。適用于可編程邏輯控制器(PLC)、人機界面(HMI)、機器人、網關等應用，同時還適用于IPCamera等應用。

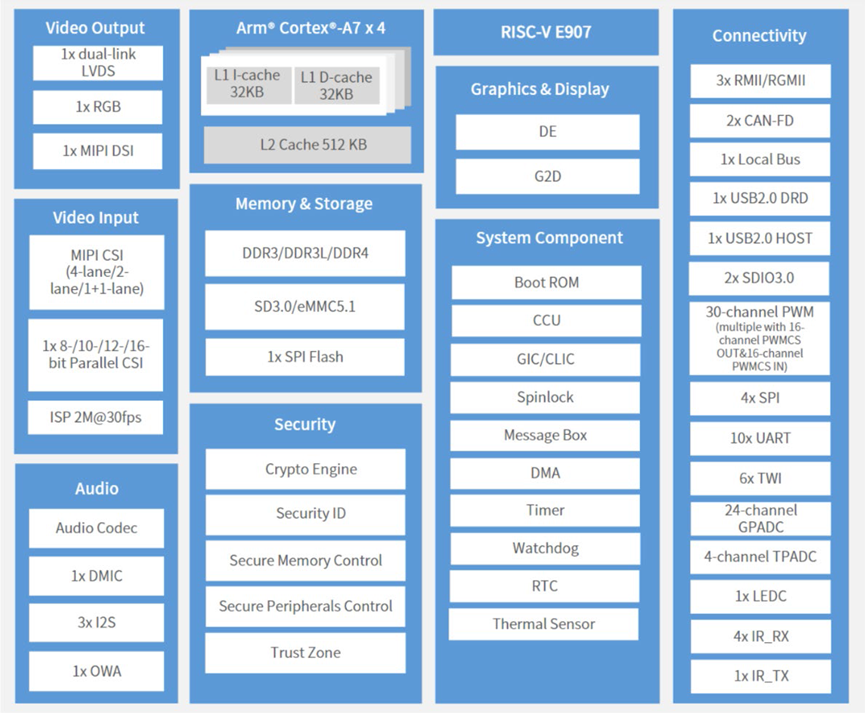

2、T153應用處理器框圖：

三、RK3506：高性能三核工業且接口豐富的嵌入式處理器

RK3506是瑞芯微Rockchip在2024年第四季度全新推出的入門級芯片平臺，運行速度最高1.5GHZ，三核Cortex-A7+單核Cortex-M0多核異構設計，具備最高-40~85℃的工業寬溫性能、發熱量小，IO接口豐富,即時性高,低延遲,反應速度快等特點！內置2D硬件引擎和顯示輸出引擎，以最小化CPU負載，滿足圖像顯示需求。內置豐富的外設接口，如SAI、PDM、SPDIF、音頻DSM、音頻ADC、USB2 OTG、雙路RMII、雙路CAN等， 廣泛應用于智能家電、工業控制、手持終端、工業IOT網關等多個領域。

1、主要特性：

• 低成本：性能突出（三核A7+單核M0多核異構）、接口豐富（6路串口、2路USB2.0 OTG、2路CAN等）
• 低功耗：22nm先進制程,滿負載運行下，SoC功耗不足650mW，常溫下溫升小于17°。
• 低延時：AMP多核異構, A核微秒級回應, M0百納秒級回應
• 快啟動：LVGL輕量級UI框架，全鏈路啟動優化，不到2.5S時間極速開機
• 該控制器的優勢是三核A7處理器，而T113只是雙核A7處理器。與T113最大的區別是無音視頻解碼，同時該芯片帶有雙路百兆以太網、DSMC總線（可方便連接FPGA）。更適用于可編程邏輯控制器(PLC)、人機界面(HMI)、機器人、網關等應用。

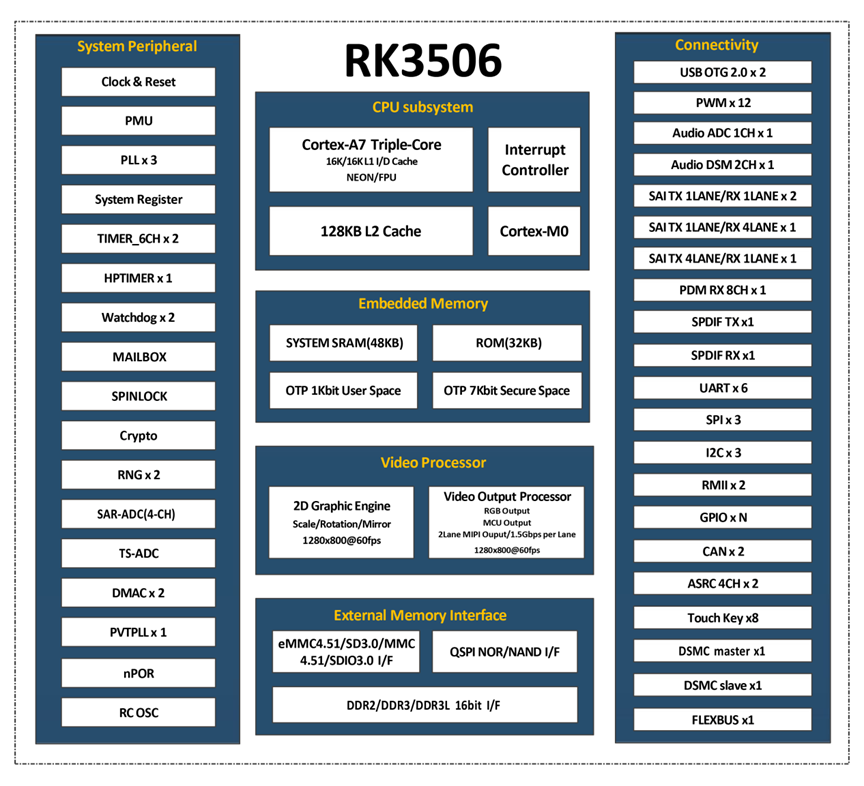

2、RK3506應用處理器框圖：

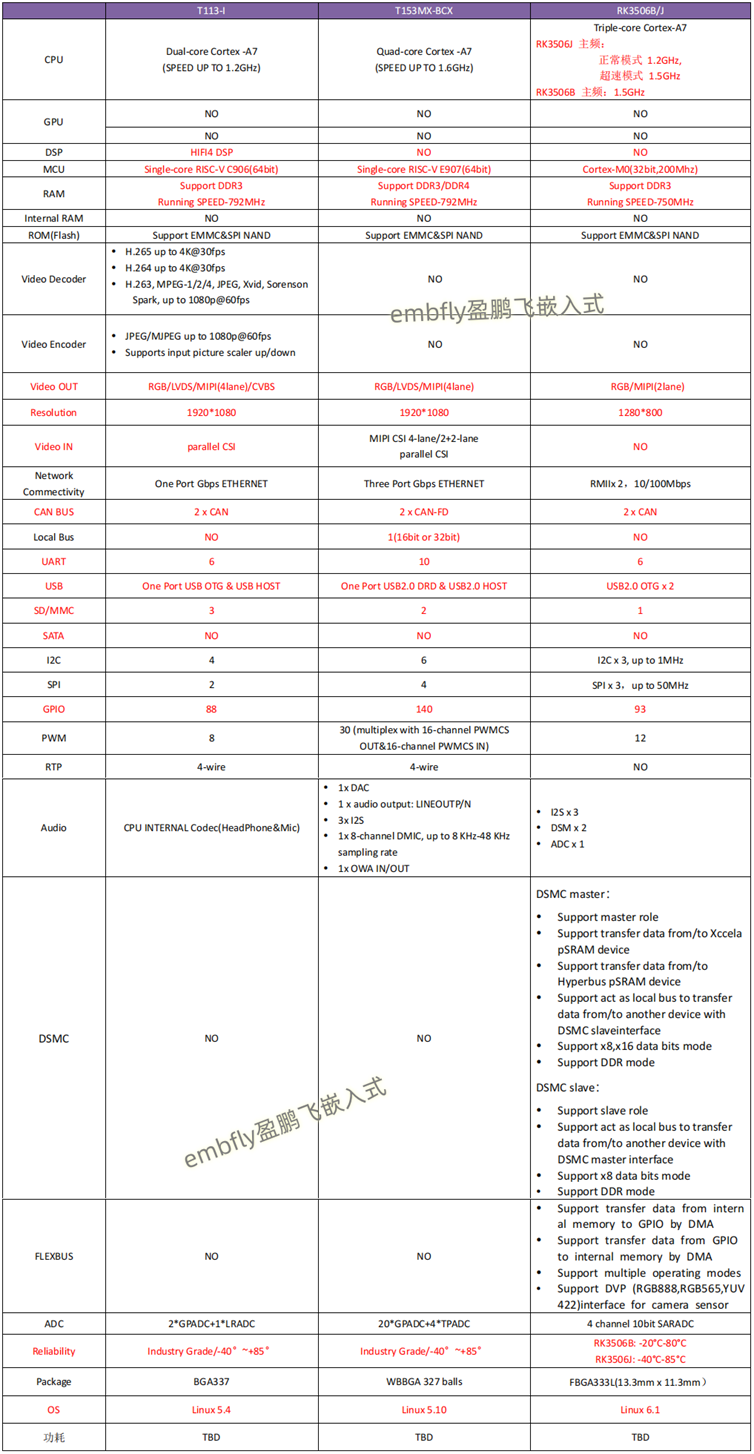

四、T113/T153/RK3506對比表

五：三款處理器對比總結

1）三款處理器都是低端工業類處理器，他們都支持DDR3內存（僅T153可支持DDR4內存），運行速度相差不大。T113是雙核A7處理器，運行速度為1.2GHZ；T153是四核A7處理器，運行速度1.5GHZ；RK3506是三核A7處理器，運行速度1.5GHZ；

2）三款處理器中只有T113帶有音視頻硬解碼，所以如果需要音視頻解碼的應用，推薦使用T113。

3）在顯示方面，他們都支持RGB顯示和DSI顯示，但T113/T153同時也支持LVDS顯示，而且他們都支持最大分辨率為1920x1080,而RK3506支持的最大分辨率是1280x800。因此對分辨率有要求的應用，需要酌情考慮。

4）三款處理器都支持以太網，T113只支持1路千兆以太網，T153支持三路千兆以太網，RK3506支持雙路以太網。

5） 三款處理器都支持雙路CAN BUS，但是T153支持CAN-FD，通信速度更快。

6）T113是不支持Localbus的，而T153和RK3506都支持總線，只是名字不太一樣，T153叫Localbus(最大支持32位)，而RK3506支持DSMC總線；兩者都可以擴展FPGA。

五、盈鵬飛嵌入式的T113系列核心板及主板介紹

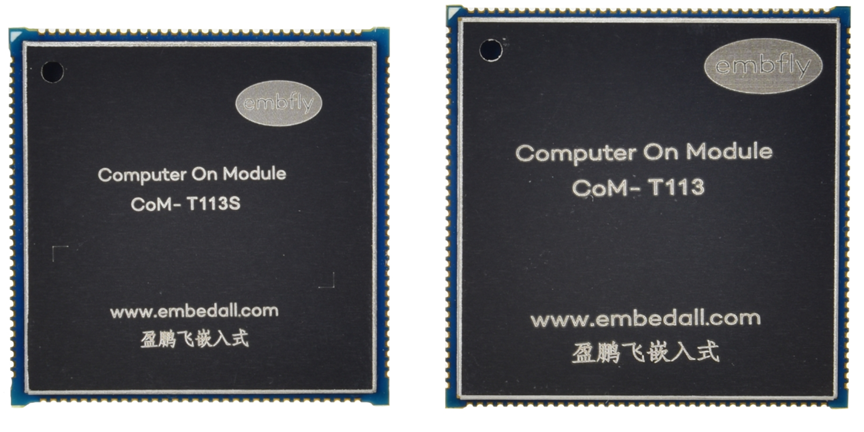

CoM-T113核心板是基于全志發布的T113-i工業級處理器開發設計。而CoM-T113S核心板是基于全志發布的T113-S3/S4工業級處理器開發設計。他們都擁有廣泛的連接接口，包括USB、SDIO、UART、SPl、CAN和Ethernet等。值得一提的是，這兩款核心板完全采用工業級國產元器件制造，整板采用郵票孔設計，增強了產品的堅固性和耐用性，使其成為工業控制、人機界面、電力、交通等關鍵領域?qū)崿F(xiàn)國產化降成本的理想選擇。

1、兩款核心板的區別：

●CoM-T113工作溫度-40℃~+85℃,M-T113工作溫度為-20℃~+75℃。

●CoM-T113可提供128MB/256M/512MB/1GB四種內存的選擇，而CoM-T113S只提供128MB/256MB兩種內存選擇。我司建議對內存容量有要求的用戶使用CoM-T113。

●CoM-T113支持ARM+RISC-V+DSP的多核異構架構，輕松應對各種復雜場景需求。

●CoM-T113可用的GPIO更多，對于GPIO要求多的應用是最佳選擇。

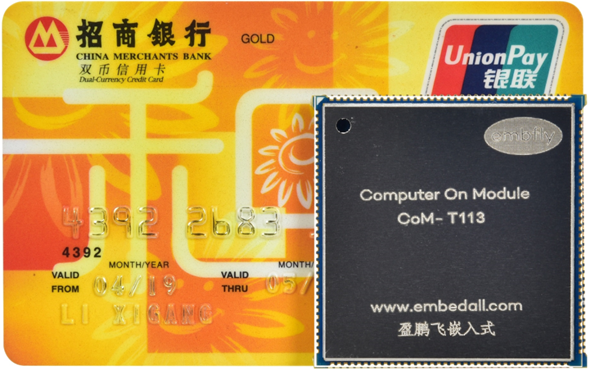

●CoM-T113的尺寸是40X40MM，而CoM-T113S尺寸更小巧。

● 他們都可預裝Linux 5.4.61(Preempt實時Linux)操作系統，如果應用需要Ubuntu系統，建議使用 CoM-T113，因?yàn)閁buntu需要更大的內存。

SBC-T113產品特性：

• 采用Allwinner公司Cortex-A7雙核T113-i處理器，運行最高速度為1.2GHZ；
• 內置64-bit XuanTie C906 RISC-V協處理器；
• 支持JPEG/MJPEG視頻編碼，最大分辨率1080p@60fps；支持多格式1080P@60fps視頻解碼(H.265,H.264, MPEG-1/2/4)；
• 支持RGB666/LVDS/MIPI-DSI，分辨率最高1920x1080；
• 支持512-1G Bytes DDR3 SDRAM；
• 支持SPI NAND存儲和啟動(默認：256MB；最大1GB)或者EMMC啟動(默認：4GB,最大32GB)；
• 支持四路USB2.0 HOST；
• 支持六路RS232通信；
• 支持雙路CAN BUS通信（隔離）；
• 支持雙路以太網,一路10/100M;一路10/100/1000M；
• 穩定的操作系統的支持，可預裝Ubuntu20.04/LINUX 5.4 Preempt/Tina5.0；
• 標準3.5寸主板， 尺寸為:146*102MM；

SBC-T113功能評估圖：

SBC-T113S產品特性：

• 采用Allwinner公司Cortex-A7雙核T113-S3/S4處理器，運行最高速度為1.2GHZ；
• 內置64-bit XuanTie C906 RISC-V協處理器(僅T113-S4支持)；
• 支持JPEG/MJPEG視頻編碼，最大分辨率1080p@60fps；支持多格式1080P@60fps視頻解碼 (H.265,H.264, MPEG-1/2/4)；
• 支持RGB666/LVDS/MIPI-DSI，分辨率最高1920x1080；
• 支持128-256M Bytes DDR3 SDRAM,其中T113-S3內置128MB;T113-S4內置256MB；
• 支持SPI NAND存儲和啟動(默認：256MB)或者EMMC啟動(默認：4GB,最大32GB)；
• 支持一路USB2.0 OTG(設計為TYPE-A接口)；支持二路USB2.0 HOST;
• 支持七路RS232通信或者6路RS232和1路RS485(非隔離)；
• 支持一路CAN BUS通信（非隔離）；
• 支持一路10/100M以太網；
• 穩定的操作系統的支持，可預裝LINUX 5.4（Preempt）或者OpenWRT；
• 經典尺寸主板，尺寸為120*100MM；

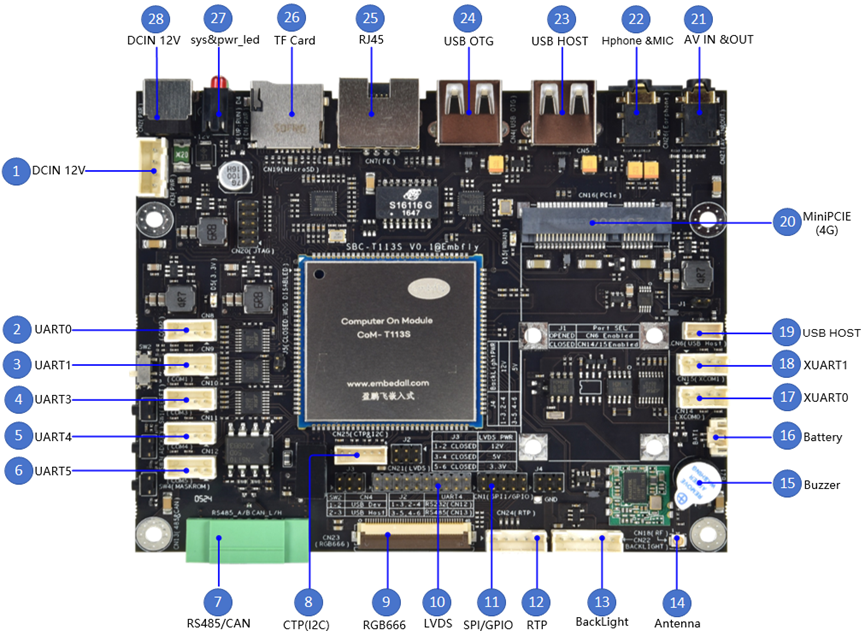

SBC-T113S產品功能評估圖：
