一、項目痛點：模擬量數據的 “數字鴻溝”困境

在某大型浮法玻璃生產流程中，熔窯錫槽的玻璃液位是直接決定成品厚度的核心關鍵參數。為精準捕捉液位動態，現場部署了輸出 4-20mA信號的高精度模擬量液位傳感器。然而，生產線控制系統已完成數字化升級，形成了以西門子 S7-1500/1200 PLC為核心的 PROFINET工業以太網主干網絡，新舊系統的銜接面臨多重挑戰：

協議兼容性障礙：PROFINET作為標準化工業數字通信協議，與液位傳感器輸出的連續模擬量信號存在本質差異，二者無法直接實現數據交互。傳感器采集的關鍵液位數據如同 “方言信息”，難以被 PROFINET 主站控制系統準確識別和解析。

信號傳輸失真風險：模擬量信號在長距離傳輸過程中，易受工業現場復雜電磁環境的干擾，導致數據出現波動、失真等問題，直接影響玻璃厚度控制的精度穩定性，制約產品質量提升。

系統響應滯后問題：傳統方案需額外配置模擬量輸入模塊，通過 PLC程序進行復雜的數據轉換計算，不僅增加了系統硬件成本，更延長了信號處理鏈路，導致控制響應延遲，無法滿足實時精準調控的生產需求。

數據價值挖掘不足：液位數據僅能用于本地顯示或簡單閉環控制，缺乏與上層 MES（制造執行系統）及云平臺的有效對接，大量有價值的運行數據被閑置，難以支撐工藝優化、大數據分析等深層次應用。

二、解決方案：遠創智控 YC-PN-TCP智能協議轉換網關

針對上述行業痛點，項目引入遠創智控 YC-PN-TCP智能協議轉換網關。該設備并非簡單的協議轉換工具，而是集數據采集、邊緣計算、物聯網接入等多重功能于一體的工業級智能網關，為跨系統通信提供全方位解決方案：

核心功能亮點

雙向協議無縫轉換：實現 ModbusTCP（服務器模式）與 PROFINET IO（智能從站模式）的高效雙向數據轉換，將傳感器模擬量信號 “封裝”為 PROFINET網絡可識別的數字報文，打破協議壁壘。

模擬量直接接入能力：網關本體或配套 IO模塊可直接接收多路 4-20mA模擬量信號，內置高精度 AD轉換器，確保原始數據采集的準確性和可靠性。

標準化 PROFINET從站適配：在 PROFINET網絡中，網關可作為標準 IO設備被西門子 S7-1500等主站 PLC無縫識別和訪問，無需編寫復雜通信程序，降低系統集成難度。

邊緣智能數據預處理：具備數據濾波、線性化縮放、越限報警等邊緣計算功能，在數據上傳至 PLC前完成預處理，大幅減輕主站運算負荷，提升系統整體運行效率。

云端協同拓展能力：依托物聯網網關屬性，可并行向云端平臺或上位機系統（通過 ModbusTCP協議）傳輸數據，為數字化工廠建設、預測性維護等場景奠定基礎。

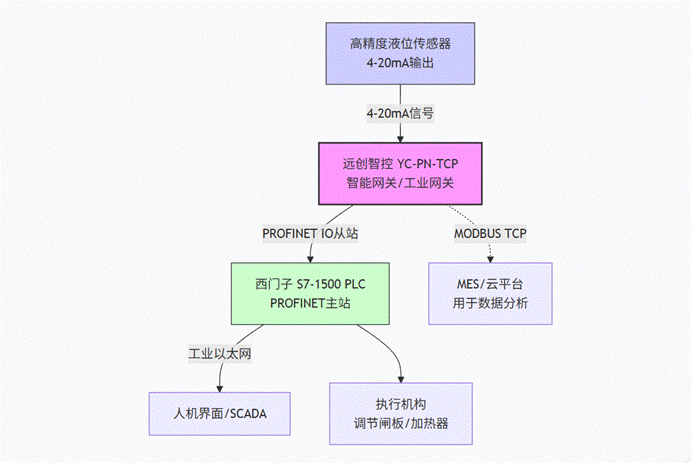

三、 實施過程與清晰的系統拓撲

1.硬件連接與拓撲重構

2.軟件配置與邏輯實現

（1）西門子 PLC側配置

在 TIA Portal工程軟件中導入遠創智控提供的 GSDML硬件描述文件，將 YC-PN-TCP網關作為標準 PROFINET IO設備添加至網絡組態，分配專屬輸入 /輸出地址（例：32字節輸入區用于接收傳感器數據，16字節輸出區用于下發 PLC控制參數）。

（2）網關側參數配置

通過網頁瀏覽器或專用配置工具登錄網關，完成三項核心設置：

網絡參數配置：設定 PROFINET站名及 IP地址，確保與主站網絡網段一致；

模擬量通道配置：定義 4mA/20mA對應的工程量程（如 0.0mm-100.0mm液位范圍），啟用數據濾波功能；

可選功能配置：設置 ModbusTCP服務器參數及寄存器映射地址，支持 MES系統數據讀取。

（3）PLC邏輯編程

在 PLC程序中直接訪問已分配的 I/O地址，即可獲取經工程單位轉換的標準化液位數據。PLC基于該實時數據，通過 PID控制算法快速計算控制量，驅動執行機構（如調節閘板開度），構建快速響應的閉環控制回路。

四、應用成效與實施前后對比分析

五、行業推廣價值與未來展望

遠創智控 YC-PN-TCP智能網關所具備的 “打破異構壁壘、實現數據貫通”的核心能力，在工業 4.0轉型浪潮中具有廣泛的普適性，尤其適用于以下高速發展行業：

光伏產業：硅料提純、硅片切割等環節需高精度采集溫度、壓力、流量等模擬量參數，網關可構建統一高效的車間級控制網絡，支撐光伏產品質量提升。

鋰電制造：電極涂布厚度、輥壓壓力與密度等關鍵參數直接決定電池性能，網關通過高精度數據采集與實時邊緣處理，保障鋰電生產工藝的一致性與穩定性。

智能水務與環保：水處理廠的流量、液位、PH值、濁度等模擬量儀表數據，可通過網關快速集成至云平臺，實現智慧水務遠程監控、優化調度與環保數據追溯。

食品飲料與制藥行業：發酵罐溫度、壓力、液位等參數的精準記錄是合規追溯的核心要求，網關不僅滿足實時控制需求，其物聯網功能可無縫契合 FDA/GMP的數據完整性標準。

在智能制造與數字化轉型的進程中，數據的精準采集與無縫流通是核心基礎。本項目的成功實踐證明，遠創智控 YC-PN-TCP這類多功能集成型工業網關，已從傳統輔助設備升級為高精度自動化系統的核心組件 ——它既是跨協議通信的 “翻譯官”，也是數據優化的 “凈化器”，更是系統效率的 “加速器”。

通過彌合模擬設備與數字網絡的技術鴻溝，這類智能網關將一線傳感器數據轉化為驅動生產決策與工藝優化的核心資產。隨著工業互聯網的深度發展，具備邊緣計算能力、快速部署特性且能賦能傳統設備升級的智能網關，必將成為光伏、鋰電、環保、高端制造等行業的標準配置，為打造更智能、高效、高質量的未來工廠筑牢數據根基。

（具體配置流程、技術參數及定制化方案咨詢，可與武工留言溝通）
