在日新月異的科技浪潮中，電子產品不僅成為了我們?nèi)粘Ｉ畈豢苫蛉钡囊徊糠郑峭苿?dòng)著社會進步與變革的重要力量。隨著智能設備的普及與多樣化，一個能夠高效融合充電與數據傳輸功能，同時保持廣泛兼容性和安全性的接口標準顯得尤為重要。Type-C PD（Power Delivery）芯片，正是這樣一位站在科技前沿的領航者，它以卓越的性能和廣泛的應用前景，預示著智能充電與數據傳輸新時代的到來。

產品使用Type-C后，為了簡潔去除了多余的接口，但是會遇到一個新的問題，有的產品在一般正常使用情況下是連接充電器獲取快充，有的時候又需要連接電腦升級主板的程序，這個時候因?yàn)槠胀ǖ娜‰娦酒加昧薉+D-通道獲取快充，主板就不能使用D+D-升級程序使用了。

由此，使用匯銘達XSP26快充控制芯片即可解決這個問題，支持一個Type-C接口可以取電，也可以連接電腦給主板MCU下載程序。工作簡圖如下。

工作原理：

XSP26芯片在連接設備的時候，會優先識別連接的設備類型，如果檢測到是充電器，就開始啟動快充協議獲取快充電壓，如果檢測到是電腦等，就切換D+D-通道，給主板的MCU使用，從而實現讓主板可以和電腦連接下載程序。

支持的快充協議：

XSP26支持PD協議、QC協議、華為SCP/FCP協議、三星AFC協議，電壓電流最大支持5V6A、9V3A、11V6A、12V3A、15V3A、20V5A。

參考設計原理圖：

原理圖分為取電的原理圖XSP26和取電+電腦識別的原理XSP26A兩種，注意區分。

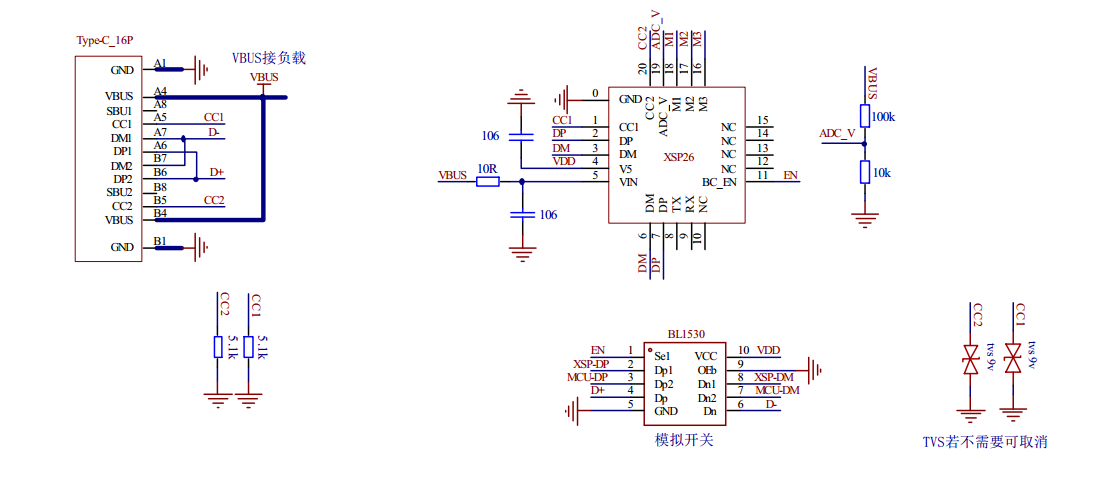

取電原理圖

取電+識別電腦原理圖

測試演示

DEMO板設置20V電壓檔位，連接充電器，獲取充電器的快充20V。充電器不支持20V檔位，會自動向下誘騙15V等。另外，還可以通過IO控制M1/2/3，可以任意切換電壓檔位，不需要重新斷電。

連接電腦，使用串口測試板演示電腦識別USB端口。

Type-C接口連接電腦，D+D-連接主板MCU。

電腦識別到主板的USB設備成功。

另外，還有串口發送功率消息功能。

主板MCU的串口Rx連接X(jué)SP26的Tx接口，Type-C連接充電器后，會把連接的充電器電壓和電流信息，通過串口發送出來，主板MCU讀取到功率消息后，就可以調整自身的負載大小，防止充電器過載復位。
