在嵌入式設備中，PMIC（電源管理集成電路）是“能源管家”——它不僅為CPU、內存、外設提供穩定電壓，還需處理休眠喚醒、異常保護、動態調壓等核心邏輯。瑞芯微RK806作為一款高集成度PMIC，支持10路DCDC穩壓器、6路PLDO+5路NLDO，廣泛應用于工業控制、智能硬件等場景。

本文將從驅動架構出發，逐層拆解RK806的電源處理流程（初始化、電壓調節、休眠喚醒、關機保護），結合核心代碼與流程圖，幫你吃透底層邏輯，為定制電源方案、調試問題提供參考。

一、RK806驅動架構：四大核心模塊分工

RK806的Linux驅動基于MFD（多功能設備）框架設計，通過4個核心文件實現功能解耦，各模塊職責清晰：

文件名	核心功能	關鍵接口/作用
rk806-spi.c	SPI總線通信層	實現regmap讀寫接口，對接硬件SPI
rk806-core.c	核心控制層	設備初始化、中斷管理、子設備加載
pinctrl-rk806.c	引腳控制層	GPIO管理、引腳復用（DVS/PWRCTRL）
rk806-regulator.c	穩壓器驅動層	電壓調節、DVS動態調壓、異常保護

核心設計思路：以regmap為數據交互核心（屏蔽總線差異），core層統一調度，子模塊（regulator/pinctrl）專注細分功能，形成“總線→核心→子設備”的分層架構。

二、第一步：RK806初始化流程（從SPI匹配到電源就緒）

初始化是PMIC工作的基礎——從SPI設備被系統識別，到完成寄存器配置、子設備加載，最終進入可工作狀態。整個流程可分為SPI通信初始化和核心參數配置兩大階段。

2.1初始化數據流程

1.SPI設備匹配：系統枚舉SPI設備時，通過rk806_of_match（兼容rockchip,rk806）或spi_id_table匹配驅動；

2.SPI通信層初始化：調用rk806_spi_probe，分配rk806結構體，綁定SPI設備的dev、irq；

3.regmap初始化：通過devm_regmap_init，將SPI總線的讀寫函數（rk806_spi_bus_read/write）封裝為regmap接口，上層無需關心SPI協議細節；

4.核心初始化入口：調用rk806_device_init（core.c），啟動核心配置；

5.設備樹解析：rk806_parse_dt讀取電壓閾值（如low_voltage_threshold）、關機序列（shutdown-sequence）、DVS控制參數，默認值兜底（如低電壓閾值默認3400mV）；

6.寄存器字段映射：初始化regmap_field，將寄存器某幾位映射為獨立字段（如BUCK1_EN對應0x00寄存器0位），方便單獨讀寫；

7.芯片信息校驗：讀取CHIP_NAME_H/L、CHIP_VER，打印芯片ID（如RK806的ID為RKxx）和版本，確認硬件匹配；

8.中斷系統初始化：添加regmap_irq_chip，管理16路中斷（如PWRON按鍵、VDC電壓變化、過溫），啟用喚醒中斷（如VDC中斷）；

9.加載MFD子設備：通過devm_mfd_add_devices加載3個子設備——rk806-pinctrl（引腳）、rk805-pwrkey（電源鍵）、rk806-regulator（穩壓器）；

10.電源參數配置：rk806_init設置電壓保護閾值（如VB_UV_SEL）、TSD過溫閾值（140℃/160℃）、啟用2MHz時鐘，初始化強制關機序列；

11.調試節點創建：在sysfs創建debug節點，支持通過命令讀寫寄存器（如echo "w 0x00 0x01" > /sys/rk806/debug）。

2.2初始化流程圖（Mermaid）

三、核心能力：電壓調節與DVS動態調壓流程

電壓調節是PMIC的核心功能——既要為不同外設提供固定電壓（如CPU核心1.2V、內存1.8V），也要支持DVS（動態電壓調節）（根據負載調整電壓，降低功耗）。

3.1常規電壓調節流程（固定電壓設置）

當應用層需要設置某路穩壓器電壓（如DCDC_REG1輸出1.2V）時，流程如下：

1.應用層請求：通過sysfs或regulator API發起請求（如echo 1200000 > /sys/class/regulator/DCDC_REG1/microvolts）；

2.regulator框架調度：Linux regulator框架調用rk806_set_voltage（regulator.c）；

3.電壓→VSEL映射：調用regulator_map_voltage_linear_range，將目標電壓（1200000μV）映射為VSEL值——

以DCDC為例，電壓范圍分兩段：500mV~1500mV（步長6.25mV）、1500mV~3400mV（步長25mV），1200mV對應VSEL=112（(1200-500)/6.25=112）；

4.確定目標寄存器：調用rk806_get_write_vsel_register，根據DVS模式選擇寫入寄存器（正常模式寫ON_VSEL，休眠模式寫SLP_VSEL）；

5.寫入寄存器：通過regmap_update_bits將VSEL值寫入目標寄存器（如DCDC_REG1對應BUCK1_ON_VSEL=0x1A）；

6.同步電壓狀態：調用rk806_regulator_sync_voltage，確認電壓已更新并打印調試信息。

3.2 DVS動態調壓流程（負載自適應）

DVS用于“按需調壓”——比如CPU負載低時降為0.9V，負載高時升為1.2V，實現功耗優化。RK806支持GPIO觸發和軟件觸發兩種DVS模式：

模式1：GPIO觸發DVS（硬件信號控制）

1.DVS引腳配置：通過設備樹配置dvs-pin1_ctrl，將PWRCTRL1引腳復用為DVS觸發引腳；

2.電平變化檢測：DVS引腳電平變化（如從高變低），觸發GPIO中斷；

3.切換VSEL寄存器：調用rk806_do_gpio_dvs，讀取GPIO電平——

?電平= 0：切換為休眠電壓（讀SLP_VSEL）；

?電平= 1：切換為工作電壓（讀ON_VSEL）；

1.更新輸出電壓：regmap自動加載對應VSEL值，完成電壓切換。

模式2：軟件觸發DVS（軟件命令控制）

1.DVS模式初始化：通過rk806_dvs_mode_init配置為“start bit控制”模式；

2.軟件觸發：應用層觸發DVS（如CPU負載升高），調用rk806_do_soft_dvs；

3.設置DVS_START位：向DVS_START1~3寄存器（0x70）寫入1，觸發DVS切換；

4.切換電壓：regmap根據預設的DVS_CTRL_SEL，加載對應電壓值。

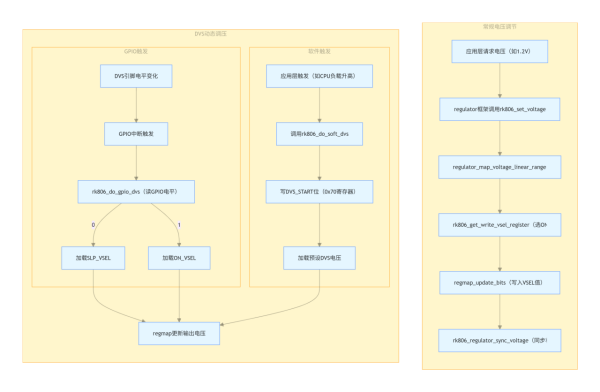

3.3電壓調節流程圖

四、休眠喚醒與關機保護：電源狀態管理

RK806需處理設備的“休眠-喚醒”狀態切換，以及“低電壓/過溫”的異常保護，確保系統穩定。

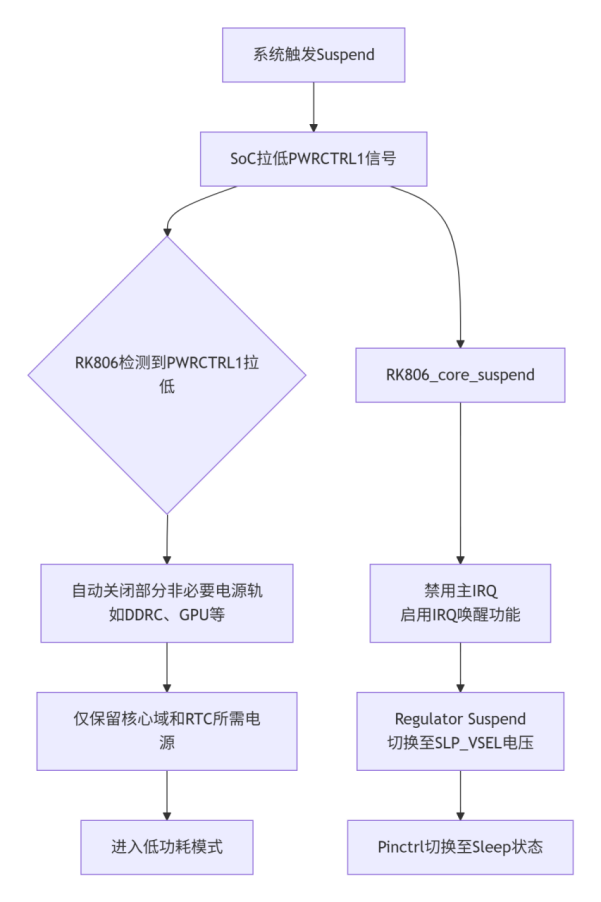

4.1休眠-喚醒流程

休眠流程（系統進入低功耗）

1.休眠觸發：系統執行suspend（如echo mem > /sys/power/state）；

2.核心中斷處理：調用rk806_core_suspend，禁用RK806主IRQ，啟用IRQ喚醒（如VDC中斷、PWRON按鍵）；

3.regulator休眠配置：調用regulator_suspend，設置休眠電壓（寫入SLP_VSEL），切換DVS控制方式為“休眠模式”；

4.引腳狀態切換：pinctrl_select_state將引腳切換到sleep狀態（如禁用非必要外設引腳）。

喚醒流程（系統恢復工作）

1.喚醒源觸發：?jiǎn)拘言矗ㄈ?/span>PWRON按鍵、VDC電壓恢復）觸發IRQ；

2.核心中斷恢復：調用rk806_core_resume，啟用主IRQ，禁用IRQ喚醒；

3.regulator恢復：調用regulator_resume，恢復工作電壓（加載ON_VSEL），重置DVS控制為“正常模式”；

4.引腳恢復：pinctrl_select_state將引腳切換回default狀態，外設恢復供電。

4.2關機與異常保護流程

RK806支持正常關機和異常關機（低電壓/過溫），核心是“按序列關閉電源”，避免硬件損壞。

1.正常關機流程

1.關機觸發：系統執行shutdown，調用rk806_regulator_shutdown；

2.加載關機序列：調用rk806_shutdown_requence_config，從設備樹讀取shutdown-sequence（如先關DCDC10，再關DCDC9...）；

3.引腳狀態切換：pinctrl_select_state切換到power_off狀態，觸發電源關閉信號；

4.按序列關電：按預設序列關閉所有DCDC/LDO，完成關機。

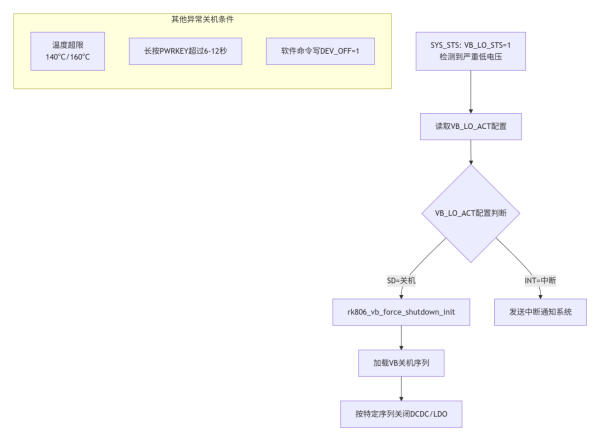

2.異常保護流程（低電壓為例）

1.低電壓檢測：SYS_STS寄存器（0x5D）的VB_LO_STS位變?yōu)?/span>1（檢測到輸入電壓低于閾值）；

2.保護策略判斷：讀取VB_LO_ACT配置（0x5E寄存器）——

?VB_LO_ACT_SD（0x00）：直接觸發關機；

?VB_LO_ACT_INT（0x01）：先發送中斷通知系統；

1.強制關機：調用rk806_vb_force_shutdown_init，加載vb-shutdown-sequence，按序列關閉電源；

2.硬件復位：若電壓持續過低，觸發DEV_RST（0x72寄存器），硬件復位系統。

4.3休眠喚醒與關機流程圖

五、RK806電源處理的核心設計亮點

1.分層解耦架構：SPI總線層（屏蔽硬件差異）、核心控制層（統一調度）、子設備層（專注細分功能），便于維護和擴展；

2.靈活的調壓機制：支持線性電壓映射、多模式DVS，適配不同負載場景；

3.完善的異常保護：低電壓（2800-3500mV）、過溫（140℃/160℃）雙重保護，避免硬件損壞；

4.便捷的調試接口：sysfs節點支持寄存器讀寫，無需修改代碼即可調試電源參數；

5.設備樹驅動分離：電壓閾值、關機序列等參數通過設備樹配置，無需重新編譯驅動，適配不同硬件。

總結

RK806的電源處理流程，本質是“以regmap為核心，分層實現通信、控制、調壓、保護”——從SPI通信初始化，到電壓調節、休眠喚醒，再到異常關機，每一步都圍繞“穩定供電”和“低功耗”展開。

對于工程師而言，理解這一流程不僅能快速定位電源問題（如電壓不穩定、DVS失效），還能根據實際需求定制電源方案（如調整DVS閾值、優化關機序列）。后續我們還將拆解RK806的中斷處理、GPIO控制細節，敬請關注！
