做RK3588 ISP開發時，不少同事都踩過同一個坑：對著API調了半天參數，圖像還是偏暗、偏色或模糊——其實問題根源是沒搞懂3A（AE/AWB/AF）的底層邏輯。3A是ISP的“圖像質量鐵三角”：AE管亮度、AWB管色彩、AF管清晰度，三者環環相扣。今天咱從原理拆解→流程可視化→實戰調試→優化建議全流程講透，附上可直接復用的代碼和工具，幫你少走90%的彎路。

一、先搞懂3A的“底層邏輯”：為什么它們是圖像質量的核心？

3A不是三個孤立模塊，而是一套“從光到圖像”的閉環控制體系。先看這張3A協同腦圖，明白它們的聯動關系：

簡單說：沒有正常的亮度（AE），AWB會認錯光源、AF會找不到邊緣；沒有正確的色彩（AWB），AF可能把偏色的模糊當成“清晰”；沒有準確的對焦（AF），再準的亮度和色彩也沒用。

二、AE（自動曝光）：從“光能量平衡”到實戰調試

AE的本質是“讓Sensor接收的光能量剛剛好”——不多（過曝）不少（欠曝），核心靠“曝光三要素”調節。

1.基礎原理：AE的“閉環控制流程”

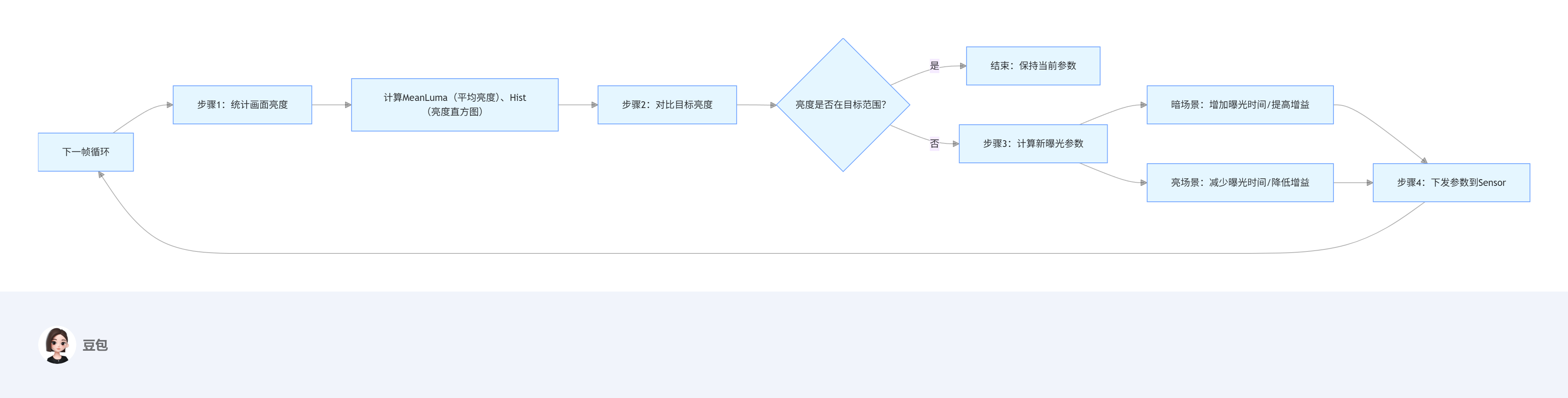

AE是一個持續迭代的閉環，每幀都在做“檢測→計算→調整”，流程圖如下：

關鍵概念拆解：

?MeanLuma：畫面整體亮度指標（0-255），目標通常設為128（50%灰度）；

?曝光時間：Sensor積分時間（單位：秒），比如1/50s比1/100s接收更多光；

?增益（ISO）：放大Sensor信號，增益越高越亮，但噪聲會同步增加（高增益是“雙刃劍”）；

?約束條件：曝光時間不能超過幀率上限（30fps時最大1/30s），增益不能超過噪聲容忍值（通常≤8x）。

2.實戰案例：曝光閃爍（最常見的AE問題）

問題現象：畫面每隔2幀閃一次，MeanLuma從40→80→40循環。

原理分析：參數“生效延遲”不匹配——AE算法以為參數1幀生效，但Sensor實際需要2幀，導致“參數下發”和“亮度反饋”不同步：

?第1幀：下發增益4x，Sensor還在用舊增益2x→亮度低（40）；

?第2幀：Sensor用新增益4x→亮度高（80）；

?第3幀：AE以為亮度偏高，下發增益2x，又開始新循環。

解決方案：調整AE參數“生效幀數”，代碼如下：

#include"rk_aiq_user_api2_ae.h"// 1. 獲取當前AE屬性rk_aiq_ae_attrib_tae_attr;XCamReturn ret =rk_aiq_uapi2_ae_getAttrib(ctx, &ae_attr);if(ret !=0) { printf("獲取AE屬性失敗，錯誤碼：%dn", ret); returnret;}// 2. 設置參數生效幀數為2（匹配Sensor實際響應速度）ae_attr.stAuto.param生效幀數 =2;// 同時限制最大增益（避免噪聲）ae_attr.stAuto.gain_range.max =8.0f;// 限制最小曝光時間（避免幀率掉幀）ae_attr.stAuto.time_range.min =1.0f/30.0f;// 30fps場景// 3. 應用新配置ret =rk_aiq_uapi2_ae_setAttrib(ctx, &ae_attr);if(ret ==0) { printf("AE參數調整成功，閃爍問題解決n");}

三、AWB（自動白平衡）：從“色溫校正”到色彩精準

AWB的核心是“讓白色物體在任何光源下都顯示為白色”——本質是校正RGB通道的增益比例。

1.基礎原理：AWB的“色溫→增益”映射邏輯

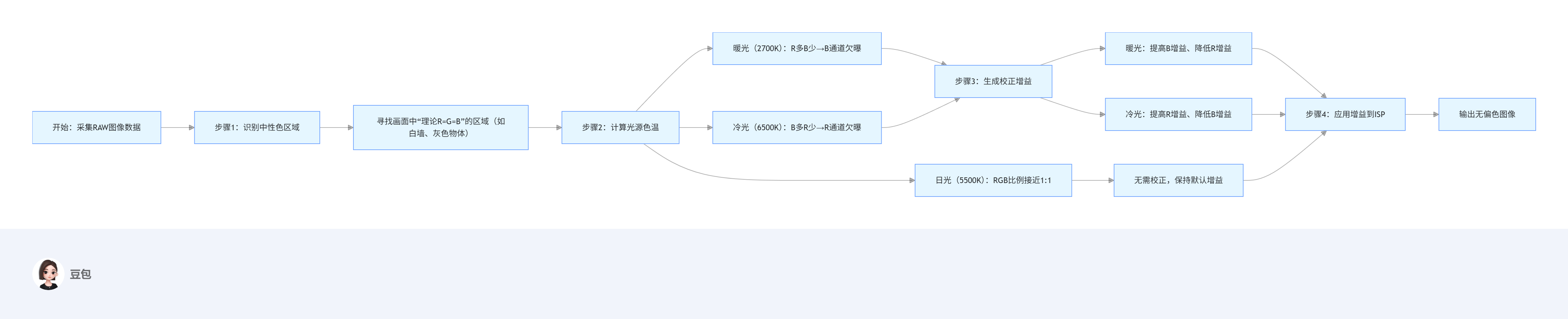

不同光源的“色溫”不同，會導致RGB通道響應失衡，AWB通過“識別光源→調整增益”來校正，流程圖如下：

關鍵概念拆解：

?色溫（CCT）：光源的“顏色溫度”，單位K，低色溫偏暖（紅）、高色溫偏冷（藍）；

?RGB增益：通過調整R/G/GB/B通道的放大比例，讓中性色區域R=G=B；

?預設模式：針對常見光源（白熾燈、日光、熒光燈）的固定增益，適合光源不變的場景。

2.實戰案例：白熾燈下畫面偏藍

問題現象：拍白色墻壁，畫面呈淡藍色，CCT檢測為6500K（實際是3000K白熾燈）。

原理分析：AWB “色溫識別錯誤”——畫面太暗導致中性色區域特征不明顯，算法把暖光誤判為冷光，下發了“高B增益”參數。

解決方案：1.先調AE保證亮度（讓中性色區域可見）；2.手動設置暖光增益，代碼如下：

#include"rk_aiq_user_api2_wb.h"// 1. 先確保AE亮度正常（MeanLuma≥100）// ...（AE參數調整代碼，參考上文）...// 2. 切換AWB為手動模式，設置暖光增益rk_aiq_wb_op_mode_twb_mode = RK_AIQ_WB_MODE_MANUAL;rk_aiq_uapi2_setWBMode(ctx, wb_mode);// 3. 手動設置R/B增益（暖光校正：R高B低）rk_aiq_wb_gain_tgain = {  .rgain =1.8f, // 提高R增益  .grgain =1.0f,// G通道不變  .gbgain =1.0f,// GB通道不變  .bgain =0.8f // 降低B增益};rk_aiq_uapi2_setMWBGain(ctx, &gain);// 4. 驗證效果：獲取當前色溫unsignedintcct;rk_aiq_uapi2_getWBCT(ctx, &cct);printf("校正后色溫：%dK（接近3000K為正常）n", cct);

四、AF（自動對焦）：從“對比度峰值”到精準聚焦

AF的目標是“讓被攝物體的邊緣最清晰”——核心靠“對比度檢測（CDAF）”，適合嵌入式場景（如IPC、消費類相機）。

1.基礎原理：AF的“掃焦→找峰值”流程

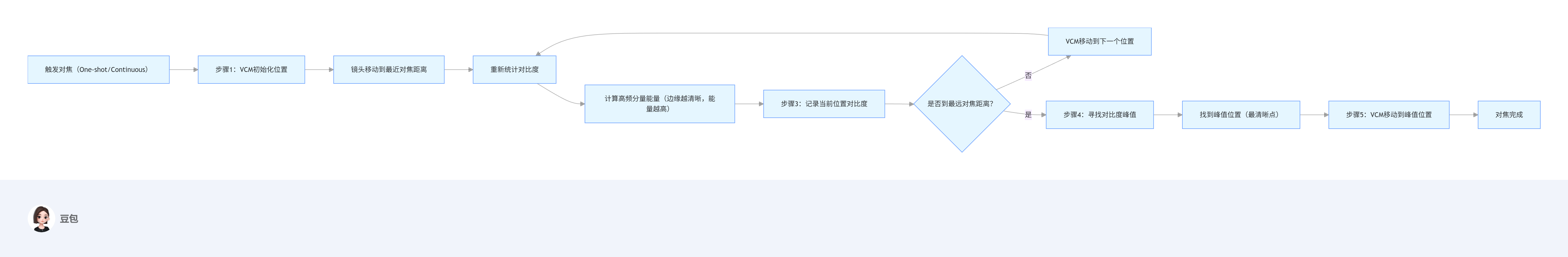

AF通過移動VCM（音圈馬達）帶動鏡頭，找到“對比度最高”的位置，流程圖如下：

關鍵概念拆解：

?VCM（音圈馬達）：控制鏡頭位置的核心部件，靠電流驅動（電流→位置有固定曲線）；

?對比度（FV）：圖像高頻分量的能量值，比如文字邊緣、物體輪廓的“銳利程度”；

?對焦范圍：鏡頭能清晰成像的距離（如10cm-10m），超出范圍會模糊；

?連續對焦（Continuous）：適合動態場景，每幀都重新檢測對比度并調整。

2.實戰案例：對焦無響應（AF最頭疼的問題）

問題現象：調用rk_aiq_uapi2_oneshotFocus后，鏡頭不動，FV（對比度）始終為0。

原理分析：VCM驅動鏈路故障——AF算法沒問題，但“指令傳不到鏡頭”，可能原因：

1.VCM的I2C地址錯誤（驅動里寫0x18，實際是0x19）；

2.VCM曲線未校準（電流→位置映射錯，電流變了位置不變）；

3.畫面太暗（FV=0，算法不知道往哪動）。

解決方案：分步排查，先確認VCM是否能動：

#include"rk_aiq_user_api2_af.h"// 1. 先調AE，保證畫面亮度（MeanLuma≥80，否則FV為0）// ...（AE參數調整代碼）...// 2. 手動控制VCM（跳過AF算法，直接測試硬件）rk_aiq_af_focusrange range;rk_aiq_uapi2_getFocusRange(ctx, &range);// 獲取對焦范圍（如0-1023）printf("對焦范圍：min=%d, max=%dn", range.min_pos, range.max_pos);// 3. 強制移動VCM到中間位置（512）XCamReturn ret =rk_aiq_uapi2_setFocusPosition(ctx,512);if(ret !=0) { printf("VCM移動失敗，檢查驅動/I2C地址n"); returnret;}// 4. 驗證VCM是否移動：獲取當前位置unsignedshortcur_pos;rk_aiq_uapi2_getFocusPosition(ctx, &cur_pos);if(cur_pos ==512) { printf("VCM硬件正常，問題在AF算法參數n"); // 后續：調整AF的FV統計窗口（比如擴大窗口，讓算法能檢測到對比度）}else{ printf("VCM硬件故障，檢查驅動/VCM接線n");}

五、圖像質量優化建議：分場景給出“最優解”

3A調試沒有“通用參數”，必須結合場景。以下是兩種典型場景的優化方案，可直接復用：

1. IPC /監控場景（優先低光降噪、穩定亮度）

模塊	優化方向	具體參數配置
AE	低光優先，控制噪聲	曝光時間：最大1/10s（30fps時需降幀）；增益：最大6x；啟用“背光補償”（BLC）
AWB	避免光源誤判	夜間用“手動模式”（固定R=1.5, B=0.7）；白天用“自動模式+日光預設”
AF	固定焦距（避免頻繁對焦）	調用rk_aiq_uapi2_lockFocus鎖定對焦位置；或直接用手動對焦

2.消費類場景（人像/抓拍，優先色彩、動態清晰）

模塊	優化方向	具體參數配置
AE	動態防模糊	快門優先模式：固定1/100s（避免運動模糊）；增益≤4x（控制噪聲）
AWB	色彩精準	啟用“場景預設”（日光/陰天/白熾燈）；定期用“灰卡”校準白平衡
AF	動態追焦	連續對焦模式（Continuous）；擴大AF統計窗口（覆蓋人臉區域）

3.必備調試工具（效率提升10倍）

工具名稱	用途	操作命令/代碼
SyncTest	驗證AE線性度（增益翻倍，亮度是否翻倍）	在IQ文件中開啟：
3A LOG	查看參數變化（MeanLuma、CCT、FV）	logcat -s RkAiq:V（Android）；`dmesg
YUV Viewer	查看原始圖像（判斷是Sensor還是ISP問題）	采集YUV：v4l2-ctl -d /dev/video20 --stream-to=test.yuv --stream-count=10

六、總結：3A調試的“黃金法則”

1.先原理后參數：遇到問題先想“底層邏輯”——曝光閃爍→參數生效延遲；偏色→色溫誤判；對焦無響應→VCM驅動，別盲目試參數；

2.先AE后其他：亮度是“基礎中的基礎”，AE沒調好，AWB和AF都是“空中樓閣”；

3.分場景優化：IPC要“穩定”，消費類要“精準”，沒有“萬能參數”；

4.善用工具：SyncTest排除硬件問題，LOG定位參數錯誤，YUV區分Sensor/ISP責任。

3A調試不是“調一次就好”，而是“根據場景持續迭代”——比如IPC的白天/夜間參數要切換，消費類的人像/風景要不同配置。記住：最好的圖像質量，是“適配場景的質量”，不是“參數表上的完美”。
