大家好！在安防監控、物聯網設備、消費電子等領域，瑞芯微（Rockchip）平臺憑借出色的圖像處理能力，成為很多開發者的首選。但Camera開發涉及硬件鏈路、驅動配置、調試優化等多個環節，新手很容易踩坑。今天這篇文章，我們就基于瑞芯微官方《RK VI驅動指南》，梳理RK平臺Camera開發的核心基礎知識點和實戰調試方法，幫你快速入門，解決常見問題。

一、RK Camera開發基礎知識點

想要做好RK平臺Camera開發，首先要理清“硬件架構-軟件配置-關鍵概念”這三大塊，我們一步步拆解。

1.先搞懂：適用平臺與核心硬件模塊

RK平臺對Camera的支持覆蓋多系列芯片，不同芯片的VI（Video Input）模塊能力有差異，先明確你的開發目標平臺：

芯片型號	軟件系統	核心能力亮點
RV1126	Linux 4.19	支持3幀HDR，VICAP Full/Lite雙IP
RV1109	Linux 4.19	同RV1126，分辨率上限3072x2048
RK3566	Linux 4.19	單VICAP，不支持HDR
RK3568	Linux 4.19	支持2幀HDR，分辨率上限4096x2304
RK3588	Linux 5.10	雙ISP +雙FEC，支持8K合成+ 7路sensor

核心硬件模塊解析

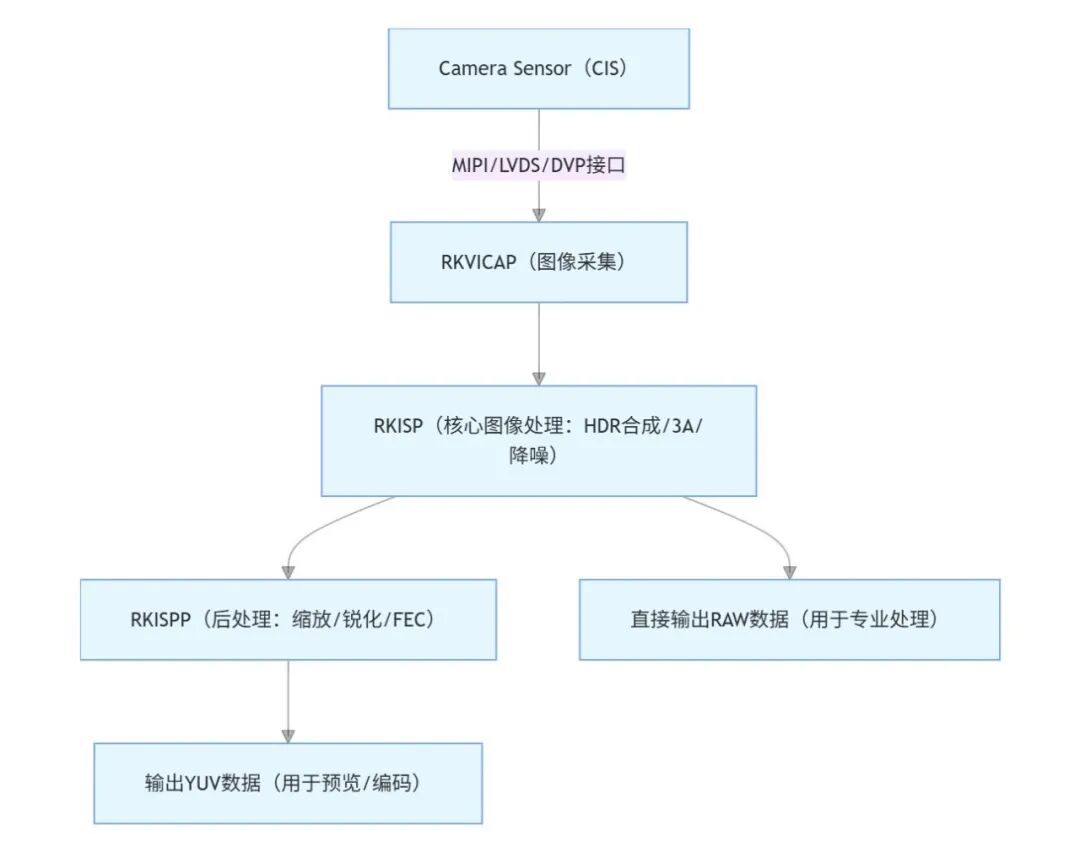

Camera數據從傳感器到輸出，要經過“采集-處理-后處理”三大模塊，鏈路如下（建議收藏）：

?

?RKVICAP：視頻采集模塊，負責接收Sensor的原始數據，支持MIPI（DPHY/CPHY）、LVDS、DVP（BT601/BT656/BT1120）接口，不同芯片的VICAP數量/能力不同（如RV1126有VICAP Full+Lite）。

?RKISP：圖像信號處理器，Camera的“大腦”，支持HDR合成（2幀/ 3幀）、自動白平衡（AWB）、自動曝光（AE）、自動對焦（AF）等3A功能，還能處理RAW格式轉換。

?CIS（CMOS Image Sensor）：相機傳感器，通過I2C與主控通信，驅動需基于V4L2 Subdev框架實現，是數據的“源頭”。

2.再上手：關鍵軟件配置

軟件配置的核心是DTS設備注冊和驅動框架，這兩步錯了，Camera根本跑不起來。

（1）DTS配置：Camera注冊的“身份證”

DTS（設備樹）負責描述硬件連接關系，比如Sensor的接口類型、I2C地址、電源GPIO等，不同接口（MIPI/LVDS/DVP）的配置略有差異，這里以最常用的MIPI接口為例（基于RV1126+OS04A10 Sensor）：

// 1. Sensor節點配置os04a10:os04a10@36{  compatible ="ovti,os04a10";// 與驅動匹配的字符串  reg = <0x36>;// Sensor I2C地址（7位）  clocks = <&cru CLK_MIPICSI_OUT>;// Sensor時鐘源  clock-names ="xvclk";  power-domains = <&power RV1126_PD_VI>;// 電源域 // 電源配置  avdd-supply = <&vcc_avdd>;  dovdd-supply = <&vcc_dovdd>;  dvdd-supply = <&vcc_dvdd>; // GPIO配置（斷電/復位）  pwdn-gpios = <&gpio1 RK_PD4 GPIO_ACTIVE_HIGH>; // 模組信息（匹配IQ參數）  rockchip,camera-module-index = <1>;// 模組編號（不重復）  rockchip,camera-module-facing ="front";// 朝向（front/back） // MIPI端口鏈接  port {    ucam_out0: endpoint {      remote-endpoint = <&mipi_in_ucam0>;// 鏈接到MIPI DPHY     data-lanes = <1234>;// MIPI Lane數（必須配置，否則識別失敗）    };  };};// 2. MIPI DPHY節點配置&csi_dphy0 {  status ="okay";  ports {   port@0{      mipi_in_ucam0:endpoint@1{        reg = <1>;        remote-endpoint = <&ucam_out0>;// 反向鏈接Sensor       data-lanes = <1234>;// 與Sensor一致      };    };   port@1{      csidphy0_out:endpoint@0{        remote-endpoint = <&isp_in>;// 鏈接到ISP      };    };  };};// 3. ISP虛擬節點配置（數據鏈路生效）&rkisp_vir0 {  status ="okay";  ports {   port@0{      isp_in:endpoint@0{        remote-endpoint = <&csidphy0_out>;// 反向鏈接MIPI DPHY      };    };  };};

關鍵注意點：

?compatible必須與Sensor驅動中的of_match_table一致，否則驅動無法匹配設備；

?data-lanes必須明確（如4 Lane填<1 2 3 4>），MIPI接口不配置會識別為其他類型；

?多Sensor注冊時，需分配不同的camera-module-index，避免沖突（如RK3588支持7路Sensor：6路MIPI+1路DVP）。

（2）驅動框架：基于I2C+V4L2 Subdev

RK平臺Camera驅動遵循Linux標準框架，核心是CIS驅動（Sensor驅動），基于I2C總線（Sensor與主控通信）和V4L2 Subdev（與上層框架交互），關鍵組成如下：

核心組件	作用
struct i2c_driver	I2C驅動結構體，定義probe（設備匹配）、remove（設備卸載）、匹配表等
struct v4l2_subdev_ops	V4L2子設備操作集，包含core（電源/ IOCTL）、video（流控制）、pad（格式）
關鍵API	set_fmt（設輸出格式）、get_fmt（獲格式）、s_stream（啟停流）等

比如i2c_driver的示例代碼（簡化）：

staticconststructof_device_id os04a10_of_match[] = {  { .compatible ="ovti,os04a10"},// 與DTS匹配  {},};staticstructi2c_driver os04a10_i2c_driver = {  .driver = {    .name ="os04a10",    .of_match_table = os04a10_of_match,  },  .probe = os04a10_probe,// 設備匹配成功后執行  .remove= os04a10_remove,};module_i2c_driver(os04a10_i2c_driver);

3.必掌握：核心技術概念

搞懂這些概念，才能應對復雜場景（如HDR、多攝）：

（1）HDR模式：高動態范圍成像

RKISP支持2幀（RK3568）或3幀（RV1126/RK3588）HDR合成，原理是采集不同曝光時間的幀（短幀-欠曝、中幀-正常、長幀-過曝），通過ISP合成高動態范圍圖像，數據鏈路如下：

（2）RAW存儲格式：緊湊vs非緊湊

RAW是Sensor輸出的原始數據，存儲格式影響內存占用和處理效率：

?非緊湊型：10bit/12bit數據按16bit存儲（高位對齊），內存占用高，但處理簡單，適用于VICAP采集（如RV1126 DVP僅支持非緊湊）；

?緊湊型：12bit數據按8bit緊湊存儲（4字節存3個像素），內存占用低，適用于ISP直接處理。

（3）多攝同步（RK3588專屬）

RK3588支持多攝同步，解決多Sensor數據時序不一致問題，主要有兩種模式：

?Master-Slave：從設備等待主設備的同步信號，僅收到信號才輸出數據；

?Master-Master：主設備發送同步信號，從設備獨立輸出，收到信號后同步（支持當前幀完成后同步或立即同步）。

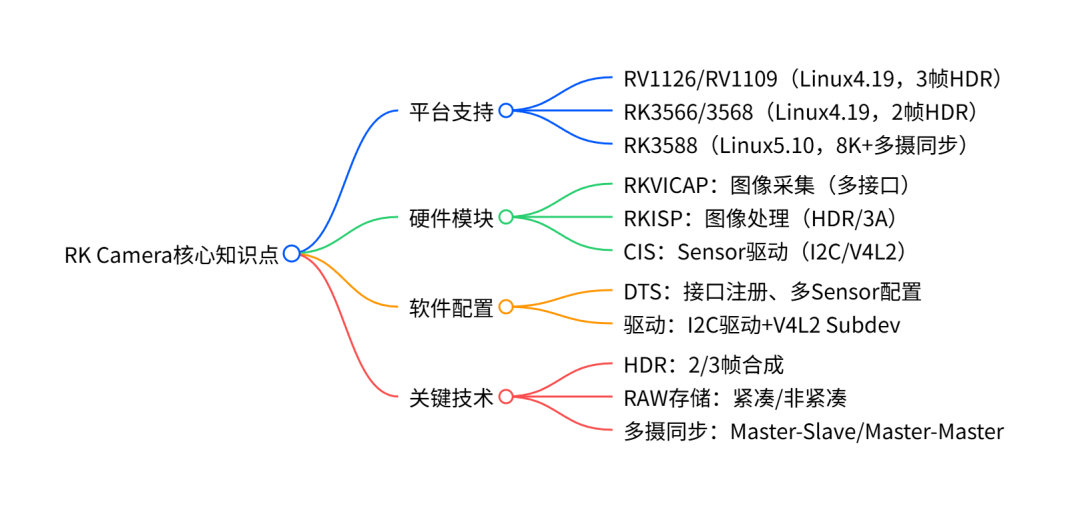

核心知識點腦圖

為了方便記憶，整理成腦圖如下：

二、RK Camera實戰調試方法

開發中遇到“Camera不識別”“預覽閃爍”“圖像發紫”等問題，掌握以下調試方法，能快速定位問題。

1.必備工具：media-ctl + v4l2-ctl

這兩個工具是RK Camera調試的“左右手”，前者管理媒體拓?fù)洌笳卟僮饕曨l設備。

（1）media-ctl：查看/配置拓?fù)?/span>

# 1. 查看media設備拓?fù)洌╔為0/1/2，需枚舉）media-ctl -p -d /dev/mediaX# 示例輸出：會顯示Sensor→MIPI→ISP的鏈路，確認是否“ENABLED”# 2. 設置Sensor輸出格式（如OS04A10設2688x1520，RAW12）media-ctl -d /dev/media0 --set-v4l2'"os04a10 1-0036":0[fmt:SBGGR12_1X12/2688x1520]'# 3. 切換ISP數據鏈路（如從ISPP切到MainPath抓RAW）media-ctl -l'"rkisp-isp-subdev":2->"rkisp_mainpath":0[1]'

（2）v4l2-ctl：抓幀/設控制參數

# 1. 抓RAW圖（設分辨率、格式，保存到/tmp）v4l2-ctl -d /dev/video0 --set-fmt-video=width=2688,height=1520,pixelformat=RG10 --stream-mmap=4 # 4個MMAP緩存--stream-count=1 # 抓1幀--stream-to=/tmp/cap.raw # 保存路徑--stream-skip=2# 跳過前2幀（避免初始幀異常）# 2. 設置曝光和增益（需先找到Sensor的subdev節點，如/dev/v4l-subdev4）v4l2-ctl -d /dev/v4l-subdev4 --set-ctrl'exposure=1216,analogue_gain=10'# 3. 查看支持的控制參數v4l2-ctl -d /dev/v4l-subdev4 --list-ctrls

2. Debug信息：定位問題的“線索”

遇到問題先看日志，RK提供了多個Debug入口：

（1）查看proc文件

proc文件包含ISP/VICAP的實時狀態，比如：

# 查看ISP狀態（幀號、格式、模塊開關）cat/proc/rkisp0# 查看VICAP狀態（輸入格式、幀率、中斷統計）cat/proc/rkcif_mipi_lvds

示例輸出關鍵信息：

?Input Format:SGBRG10_1X10 Size:2688x1520@30fps：輸入格式和幀率；

?ErrCnt:0：無錯誤中斷，若不為0，可能是MIPI鏈路異常；

?HDRTMO ON：HDR TMO模塊已開啟。

（2）寄存器Dump

若懷疑硬件配置問題，可Dump ISP/VICAP寄存器：

# RV1126 Dump ISP寄存器（地址0xffb50000，長度0x10000）io-4-l0x100000xffb50000 > /tmp/isp.reg# RK3568 Dump ISP寄存器io-4-l0x100000xfdff0000 > /tmp/isp.reg

（3）開啟驅動日志

# 開啟ISP驅動日志（n=0~3，3級最詳細）echo3 > /sys/module/video_rkisp/parameters/debug# 開啟ISPP驅動日志echo3 > /sys/module/video_rkispp/parameters/debug# 查看日志dmesg | grep -i"rkisp"

3.常見問題排查：實戰案例

（1）問題1：預覽閃爍

排查步驟：

1.開啟AE日志：AE（自動曝光）異常是閃爍的常見原因，開啟日志查看統計值：

exportpersist_camera_engine_log=0x1ff3# 開啟AE logrkisp_demo# 運行測試程序

1.分析日志：

?若TmoMeanLuma（TMO合成后亮度）跳變，是TMO參數不匹配，需調整IQ參數；

?若MeanLuma穩定但畫面閃爍，是ISP后處理模塊問題，需聯系瑞芯微工程師；

?若time（曝光時間）和gain（增益）同時變化，檢查生效幀配置（如sensor的time通常n+2幀生效，需在IQ文件中設置time_delay=2）。

1.測試線性度：若gain線性度差，會導致亮度跳變，測試方法：

?蓋毛玻璃（均勻入光），固定gain=1，抓10ms/20ms/30ms的RAW圖；

?統計亮度值，減去黑電平（鏡頭遮黑抓圖），若亮度與曝光時間成直線，線性度正常。

（2）問題2：光源處紫色溢出

排查步驟：

1.線性模式：檢查gain值是否超Sensor手冊限制（如驅動換算的gain寄存器值是否合法）；

2.HDR模式：

?查看內核日志是否有MIPI報錯（dmesg | grep -i "mipi err"），若有是短幀偏移導致合成錯位；

?確認短幀曝光是否超限制（如某sensor短幀最大2ms，若IQ配置3ms，實際僅2ms生效，導致合成ratio異常）。

調試流程圖

4.實用技巧

?單獨更新驅動：無需重新編譯內核，生成補丁后應用：

# 生成補丁（A=老版本commit，B=新版本commit）git format-patch A..B drivers/media/... -o tmp_patch# 應用補丁git am tmp_patch/*

?查看驅動版本：

cat/sys/module/video_rkisp/parameters/version

?判斷ISP加載狀態：

# 查看video節點名稱，確認RKISP節點grep''/sys/class/video4linux/video*/name# 查看拓?fù)涫欠裾?/span>media-ctl -p -d /dev/mediaX

三、總結與資源推薦

開發要點總結

1.硬件層面：明確芯片的VI模塊能力（如RK3588的多攝同步），理清Sensor→VICAP→ISP的數據鏈路；

2.軟件層面：DTS配置要注意compatible、data-lanes等關鍵參數，驅動遵循I2C+V4L2 Subdev框架；

3.調試層面：先用media-ctl/v4l2-ctl驗證鏈路，再通過proc日志和寄存器定位問題，常見問題優先查AE日志和參數限制。

參考資源

?官方文檔：《Rockchip_Driver_Guide_VI_CN》（本文基于v1.1.1版本）；

希望這篇文章能幫你快速上手RK平臺Camera開發！如果有其他問題，歡迎在評論區交流～
