1、概述

到2025 年，工業行業能效提升，數據中心等領域能效明顯提升，綠色低碳能源利用比例顯著提高，節能提效工藝技術裝備廣泛應用，標準、服務和監管體系逐步完善，鋼鐵、石化化工、有色金屬、建材等行業產品能效達到國際先進水平，規模以上工業單位增加值能耗比2020 年下降13.5%。能盡其用、效率至上成為市場主體和公眾的共同理念和普遍要求，節能提效進一步成為綠色低碳的“能源”和降耗減碳的首要舉措。

2、解決方案

一級計量點位（Wh11-Wh12）：配置在市電電源（高壓進線柜或所有變壓器低壓進線柜）和油機電源進線端，用以計量市電和油機總輸入電量。

二級計量點位（Wh21-Wh22）：配置在低壓配電系統非通信負荷、通信輔助負荷輸出開關，用以計量非生產用電量和輔助設備用電量。

三級計量點位（Wh31）：配置在開關電源、UPS等設備輸出側，用以計量總通信負荷用電量。

四級計量點位（Wh41-Wh42）：配置在機房各列頭柜和各空調配電箱的輸入端，用以計量機房內通信設備用電量和空調用電量。

五級計量點位（Wh51-Wh52）：配置在列頭柜輸出分路，用以計量各專業設備柜的用電量。

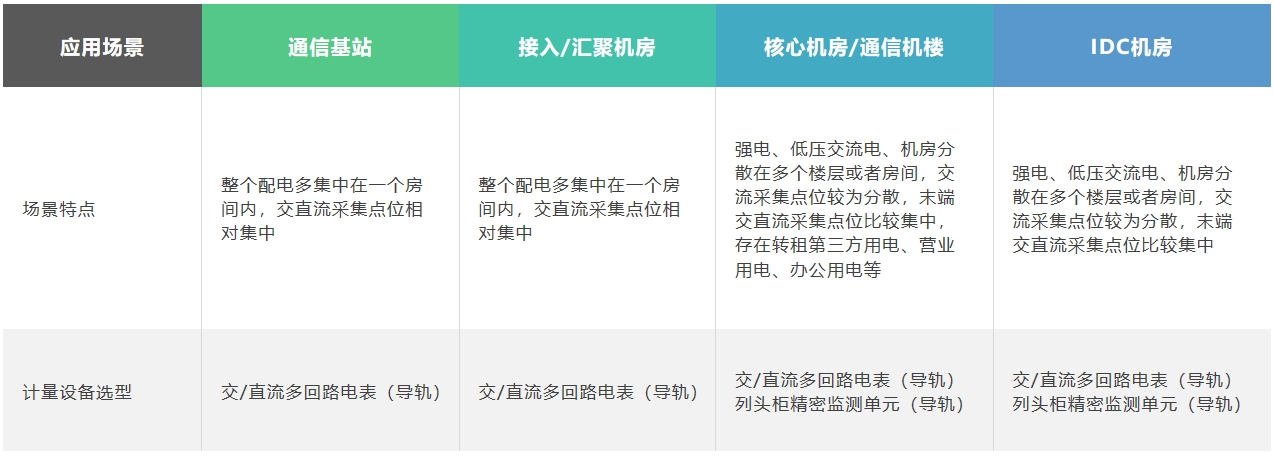

應用場景

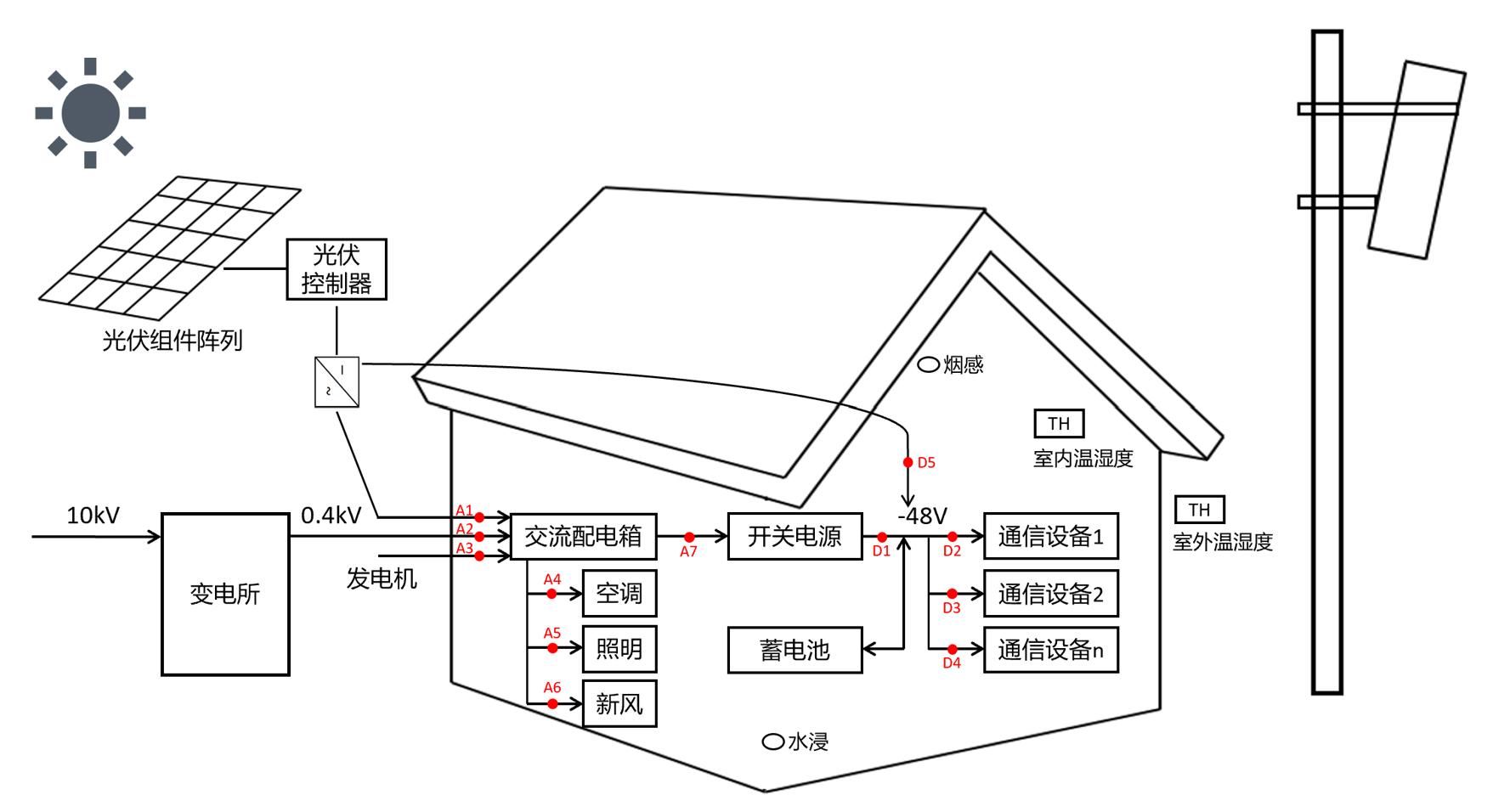

基站配電結構

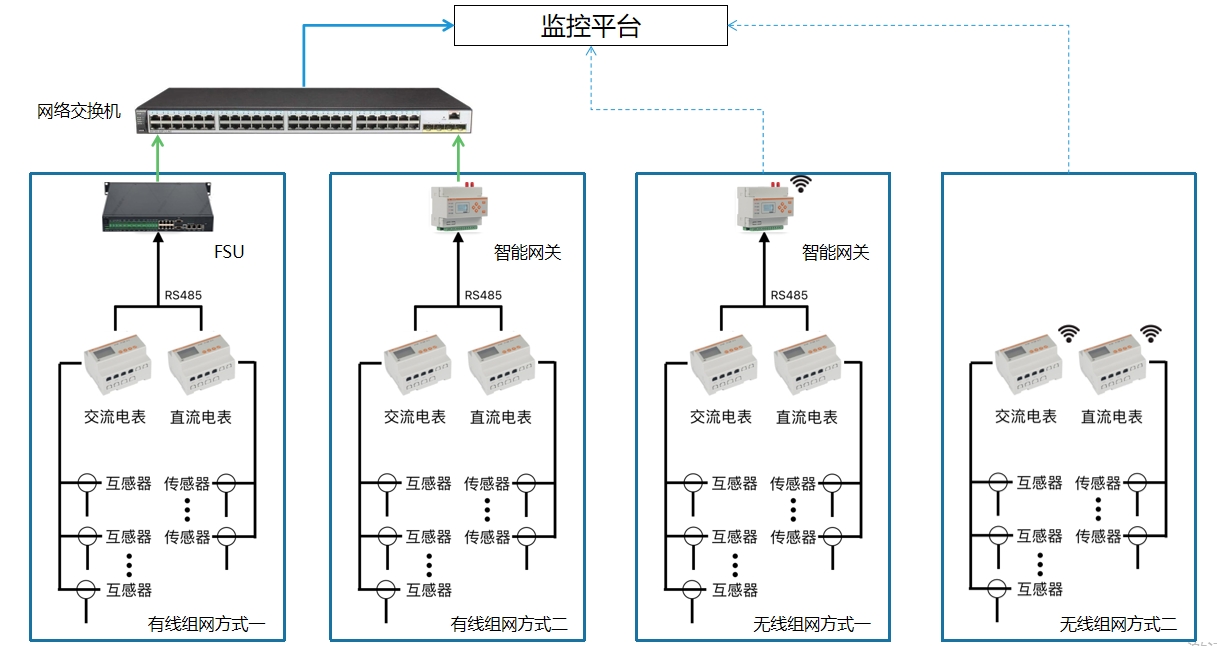

能耗系統組網

3、典型硬件

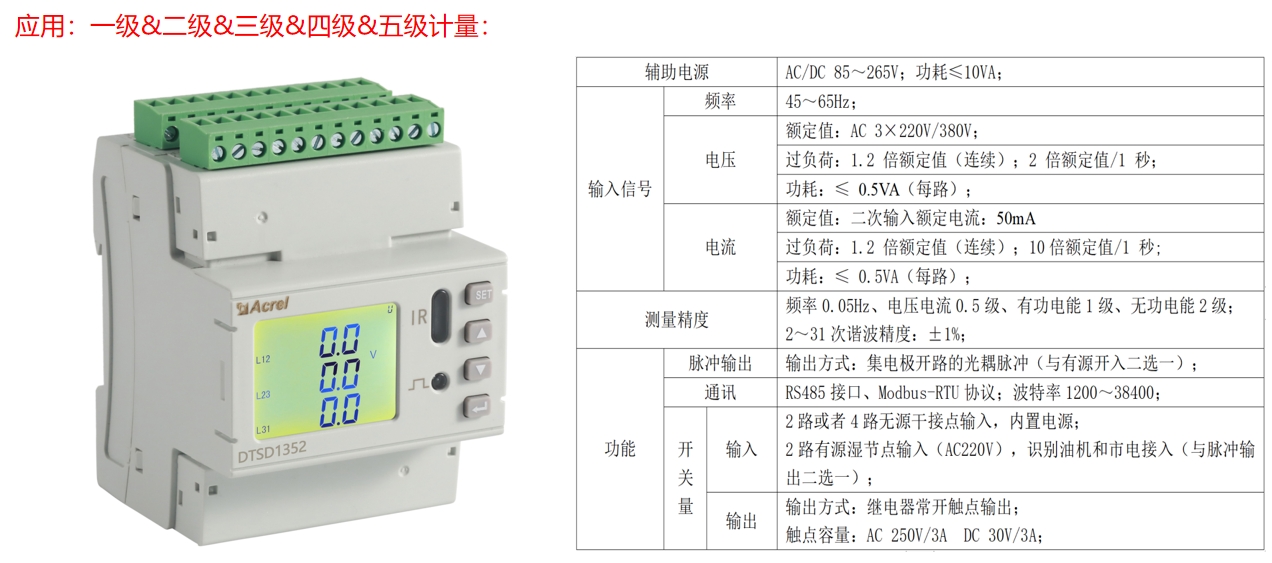

DTSD1352-4S

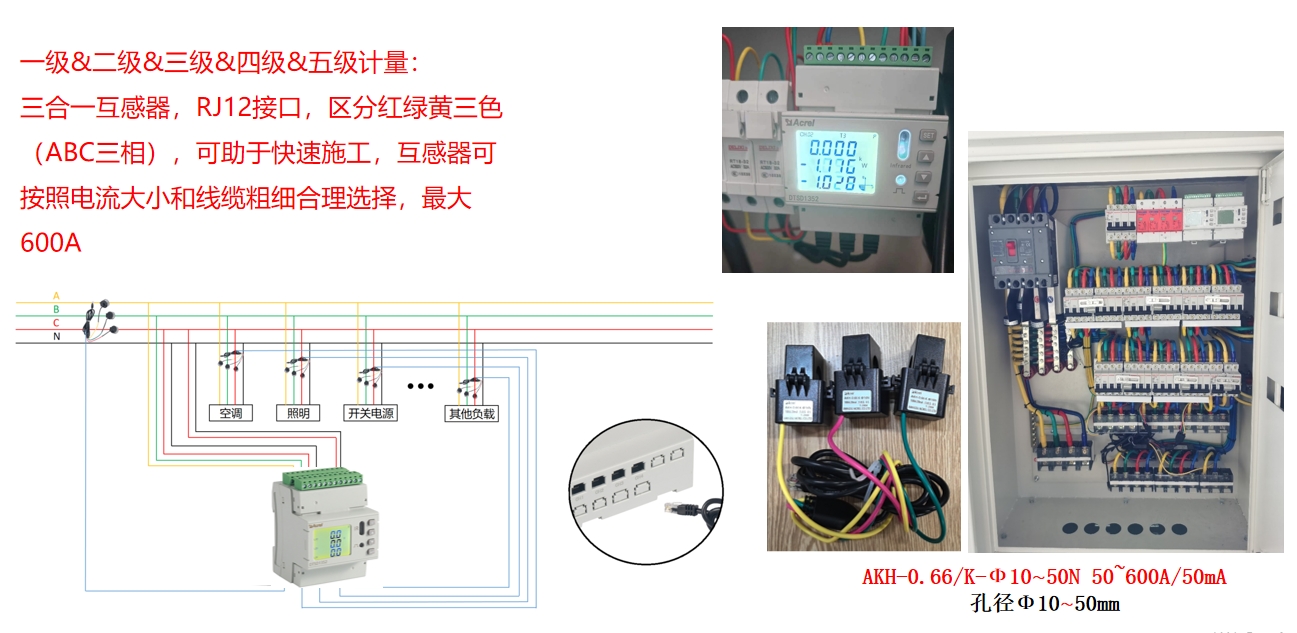

接線示意圖

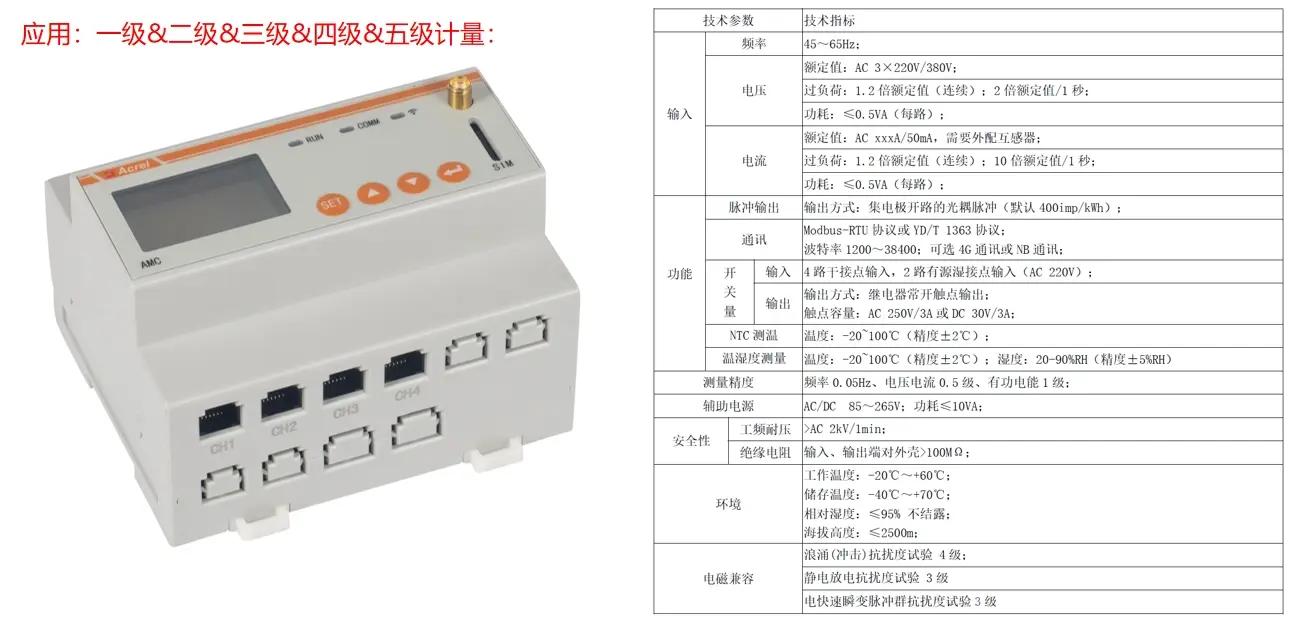

AMC200L-4E3/8E3

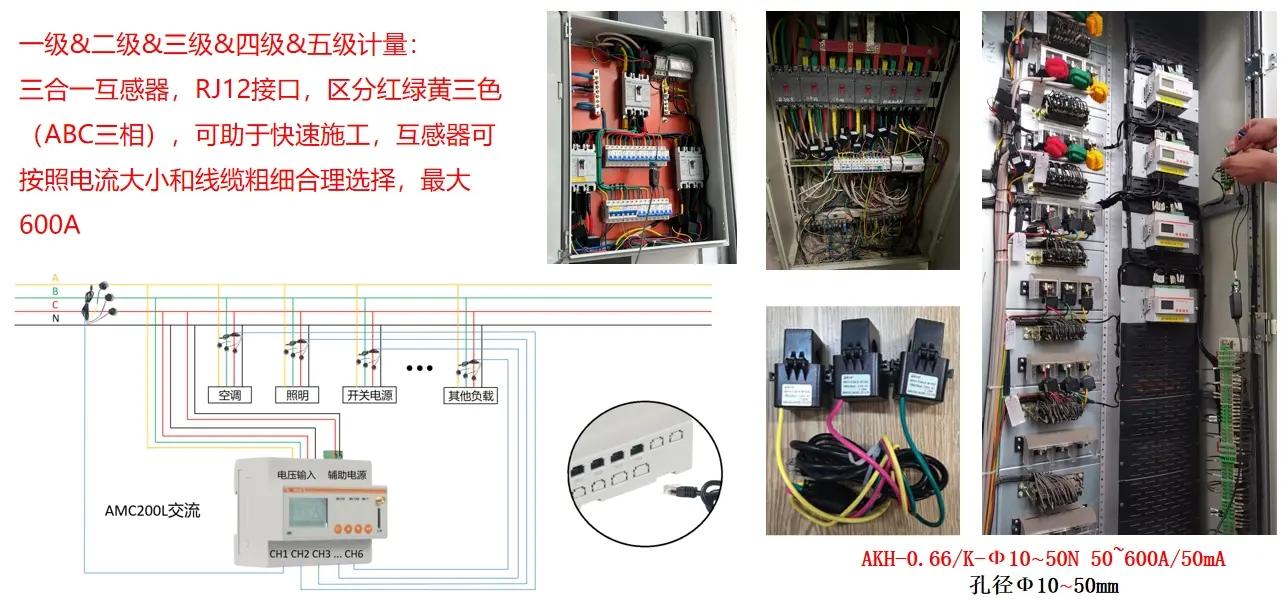

接線示意圖
