      數碼相機的工作流程

      2009-04-27 | rar | 444 | 次下載 | 3積分

      資料介紹

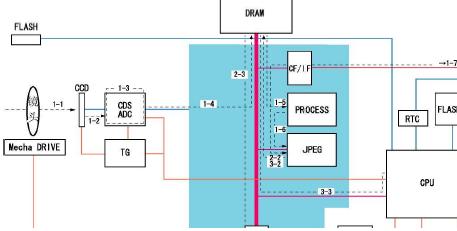

      （1）獲取圖像的流程
      1）通過鏡頭的光聚焦在CCD*1上，并被轉換成電信號
      2）儲存在CCD中的信號被從TG*2發出的驅動信號
      3）此信號被CD*3消減噪音后再被ADC*4轉換成數字信號
      4）一旦形成數字圖像數據，就將被傳送到DRAM*5并臨時儲存
      5）圖像數據被傳送到PROCESS*6并進入Y/C*7分離（WB*8）操作
      6）圖像數據被以JPEG*9格式壓縮
      7）圖像數據被記錄在CF卡內*10
      （2）在LCD上再現圖像的流程
      1）從CF卡上獲得的JPEG壓縮格式的數據被重新恢復成原始數據
      2）恢復后的圖像數據被傳送到DRAM
      3）一個CPU*11在DRAM中獲取圖像數據并用DAC*12將其轉化成模擬格式以便在LCD上顯示圖像
      （3）將圖像數據被傳遞給計算機的流程
      1）從CF卡上獲得的JPEG壓縮格式的數據被重新恢復成原始數據
      2）恢復后的圖像數據被傳送到DRAM
      3）一個CPU*11在DRAM中獲取圖像數據并通過RS232C或USB接口將其傳遞給個人計算機
      名詞解釋：
      *1、CCD     電荷耦合器
      *2、TG     計時發生器
      *3、CDS     互聯雙采樣
      *4、ADC     模擬數字轉換器
      *5、DRAM   動態隨機存儲器
      *6、PROCESS 處理器
      *7、Y/C     YOUT（亮度信號）/SOUT（顏色信號）
      *8、WB     白平衡
      *9、JPEG     聯合圖像專家組壓縮格式
      *10、CF     袖珍存儲卡
      *11、CPU   中央微處理器
