为了兼具可扩展性和数据处理速度，对于各种应用，如图像数据侦错、视频数据压缩、音频数据增益、马达控制等，可编程数据处理模块（Programmable Data Processing Module）是时势所需。

在处理的数据量越来越大的情况下，所需的内存容量随之增大，以往的先进先出队列（First-In-First-Out， FIFO）无法满足其高速度与大容量的需求，许多硬件工程师开始考虑使用 DRAM 的可能性。

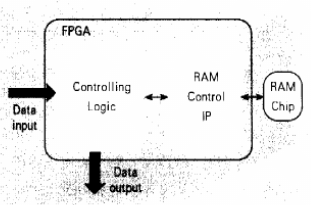

DRAM 具备可快速存取、可依照设计者规划使用空间、大容量等优点，但是内存数组需要重新充电，而双倍数据速率同步动态随机存取内存（ DDR SDRAM）有数据相位同步等不易控制的问题，不如 FIFO 使用方便。因此，在使用 FPGA 进行设计时，搭配其供货商所提供的 RAM 控制 IP，再加上硬件工程师所开发的控制逻辑，是当前数据控制存取的发展趋势。

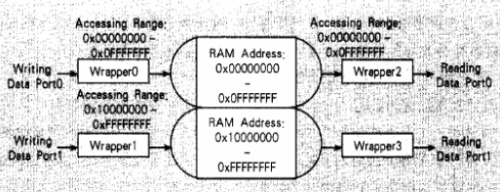

本文的构想是在此 DRAM 控制 IP 上增加一层包装（Wrapper），使之拥有 FIFO 接口，具有多端口内存存取控制（MPMA： Multi-Port Memory Access）功能。既可以保持大容量、存取速度快等优点，也可增添 FIFO 接口容易的优点。在设计过程中，DRAM 空间可随设计师的定义而拥有更高的弹性。如图 1 所示，此 DRAM 拥有两个写入端口和两个读出端口。对于每个写入端口，其数据可以从起始地址连续写入，直到结束地址之后，再从起始地址继续写入，形成循环式（Circular）写入方式。对于每个读出端口，其数据的读出可使用类似于循环写入的方式，而且只要写入到内存的数据数量比读出的数据数量多，即是合理的类 FIFO 存取方式。

图 1 有两个写端口和两个读端口的 DRAM 控制槽

MPMA 如何应用于数据处理模块

在许多需要对大量信息进行运算处理的应用中，需要极大的缓存，与一个 4KB FIFO 的价格相比，买一个 32Mb 的 DRAM 更合适些。不过，其复杂的存取控制是一大问题。所以在编写 FPGA 的 HDL 算法时，可利用 FPGA 供货商所提供的 IP 构成解决方案。

对于所需处理的数据量重复性较高的应用，例如图 2 所示的图像原始数据用图像侦错处理算法来侦测 P4 点是否错误，需要将它周围的 8 个点当作参考数据来对比，若使用 FIFO，可能无法同时存取到此三条线（Line）的数据，所以使用 DRAM 存取大量的数据。

图 2 图像原始数据点数组

由于 DRAM 的控制方式比较复杂，每存取一次就要重新计算其欲存取的数据地址，根据其数据地址的连续性，可在图像原始数据写入后，分为三个端口以连续地址的方式读出。如图 2 所示，第一端口连续读出 P0、P1、P2，第二端口连续读出 P4、P5、P6，第三端口连续读出 P8、P9、P10，则可以完成 P5 点侦错的计算；而在计算 P6 点是否出错时，第一端口只要再读出 P3，第二端口读出 P7，第三端口读出 P11，就可以完成计算前数据的完备，大大提高了数据的使用率，采用连续读取的机制，不用在每次计算前计算数据地址，只要每一端口均先连续读取数据即可完成，也降低了 DRAM 控制的复杂度。

MPMA 的实现

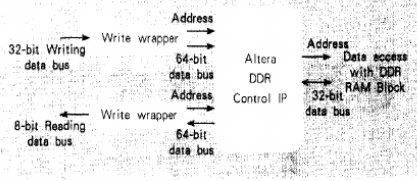

下面以 Altera MegaCore IP Generator 产生的 DDR DRAM 控制器为例，再加上自创的 Wrapper 逻辑，构建一进（32 位进）一出（8 位出）的 MPMA 存取端口，图 3 为其方块架构图。

图 3 一进一出的 MPMA 存取端口

在此架构中，Altera DDR DRAM 控制与写 / 读 wrapper 间的数据带宽为 64 位，而通过 wrapper 逻辑，更可自由地编写输入与输出带宽。在写 / 读 wrapper 中，数据的地址计算采用累进式累加方式，其存取接口类似于 FIFO 的存取，因而更容易实现大容量数据的存取。

每个 wrapper 中有一个小容量的 FIFO、封装（packing）/ 反封装（un-packing）机制以及地址累进计数器。FIFO 用于调节使用者接口与 DRAM 频域的差异；封装 / 反封装机制用于将输入 / 输出接口数据总线宽度调整至与 DRAM 控制 IP 接口相同的水平，以利于提高写入 / 读出 DRAM 数据的效率。地址累进计数器是每个 wrapper 的 DRAM 地址产生器，只要写入 wrapper 里的计数器数字大于读出 wrapper 里的计数器，则所读出的必为先前已经写入 DRAM 里的合法数据，不会存取到错误地址的数据。

MPMA 提高效率

以图 2 的点 P5 为例，若不使用 wrapper，则此点数据会被写入 1 次，而在运算的时候被读出 1（当作主要运算点）+8（当作参考数据点）次。当一幅有 n 点数据的图像需要做侦错处理时，则需要 n*（1+1+8）次的数据存取，还不包括地址计算所造成的延迟。

当使用一进三出的 MPMA wrapper 时，P5 点只需要被写入 1 次，而在运算的时候被读出 3（3 个读 wrapper 各需要读取 1 次）次，则同样的 n 点数据作完侦错处理只需要 n*（1+3）次的数据存取，并且采用累进式的 DRAM 地址计算，不需要花费额外的延迟时间。由此可知，MPMA 设计可提高 2 倍以上的数据存取效率。

结语

本文提出一种架构，在 FPGA 供货商所提供的 IP 核上添加写入 / 读出 wrapper，具有数据的高度重复使用率与容易操作的类 FIFO 接口等优点。设计师更可自行定义 MPMA wrapper 输入 / 输出端口的个数与数据总线宽度，以提高数据使用率。

凌华科技已将此技术应用于大数据量的图像采集 / 处理 / 传输模块，尤其是线阵扫描（Line-Scan）图像采集系统，因为在检测时，需要在 FPGA 上执行图像数据计算的算法，一方面需要大容量的图像数据缓存，另一方面需要反复读取图像数据，则此技术是必需的。
