優勢和特點

• 微功耗 1.5μW（1 個樣本/秒）
• 寬電源范圍 2.8V 至 16V
• 高精度
  • 有保證的 SET POINT 誤差 ±0.5mV（最大值）
  • 有保證的靜帶 ±0.1%（最大值）
• 寬輸入電壓范圍 V⁺ 至接地
• 具有 5V 電源的 TTL 輸出
• 兩個獨立的接地參考控制輸入
• 小尺寸 8 引腳 SO

產品詳情

LTC1041 是一款使用 Linear Technology 的增強 LTCMOS^? 硅柵極工藝制造的單片 CMOS 繼電器式控制器。通過完全打開或完全關閉控制元件來調節要控制的參數的平均值，對繼電器式環路進行表征。SET POINT 輸入確定平均控制值，DELTA 輸入設置靜帶。靜帶始終為 2 × DELTA 并以 SET POINT 為中心。通過 LTC1041 的獨立采樣輸入結構，可以獨立控制 SET POINT 和靜帶，無需交互。

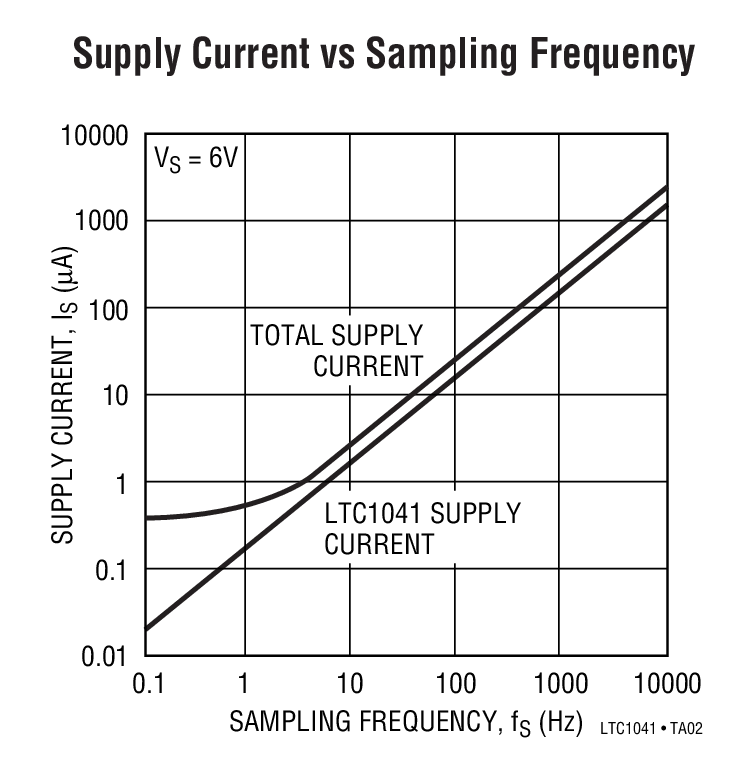

連接到 OSC 引腳的外部 RC 可設置采樣速率。在每個樣本的開始，模擬部分的內置電源將會打開 ?≈ 80μs。在此過程中，會對模擬輸入進行采樣和比較。比較完成后，將會關閉電源。這可在低采樣速率下實現極低的平均功耗。CMOS 邏輯可保持連續輸出，同時幾乎不消耗功率。

為了使系統功耗保持絕對最低，提供了一個開關電源輸出 (V_P-P)。可以通過此開關輸出來驅動橋接網絡和電阻式分壓器等外部負載。

可以通過交換 V_IN 和 SET POINT 輸入來保留（即 ON = GND）輸出邏輯感應（即 ON = V⁺）。這對 LTC1041 的操作沒有其他影響。

應用

• 溫度控制（恒溫控制器）
• 電機速度控制
• 電池充電器
• 任意開關控制環路

方框圖
