優勢和特點

• 可實現多達 6 節串聯鋰離子或磷酸鐵鋰 (LiFePO₄) 電池的雙向同步反激式平衡
• 高達 10A 的平衡電流 (由外部組件設定)
• 與 LTC680x 系列的多節電池的電池組監視器無縫集成
• 雙向架構最大限度地減少了平衡時間和功率耗散

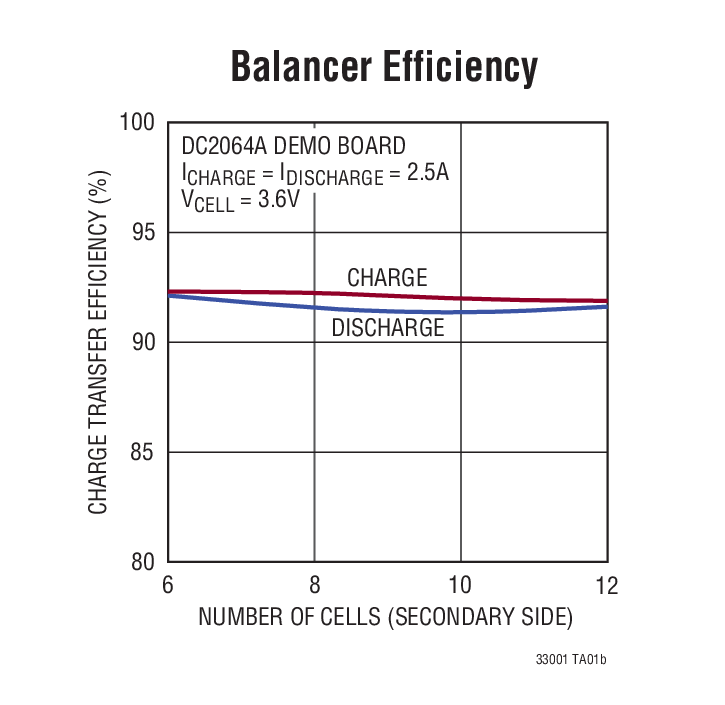

• 電荷轉移效率高達 92%
• 可堆疊式架構實現了 >800V 的系統
• 使用簡單的雙繞組變壓器
• 具 4 位 CRC 包誤差檢查功能的 1MHz 串行接口
• 可利用 5 位地址進行單獨尋址
• 眾多的故障保護功能

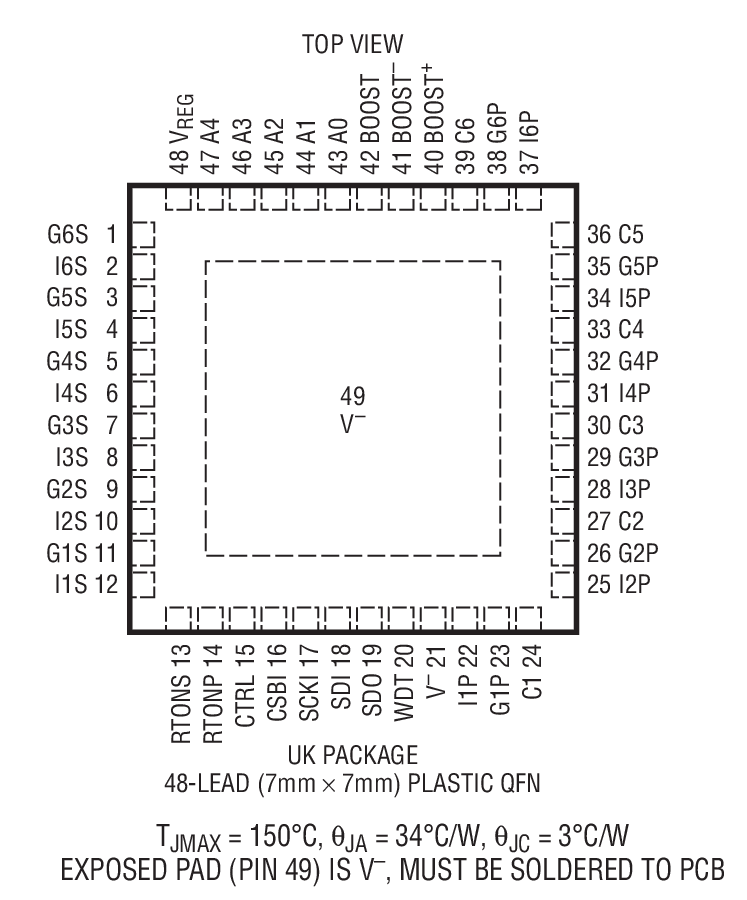

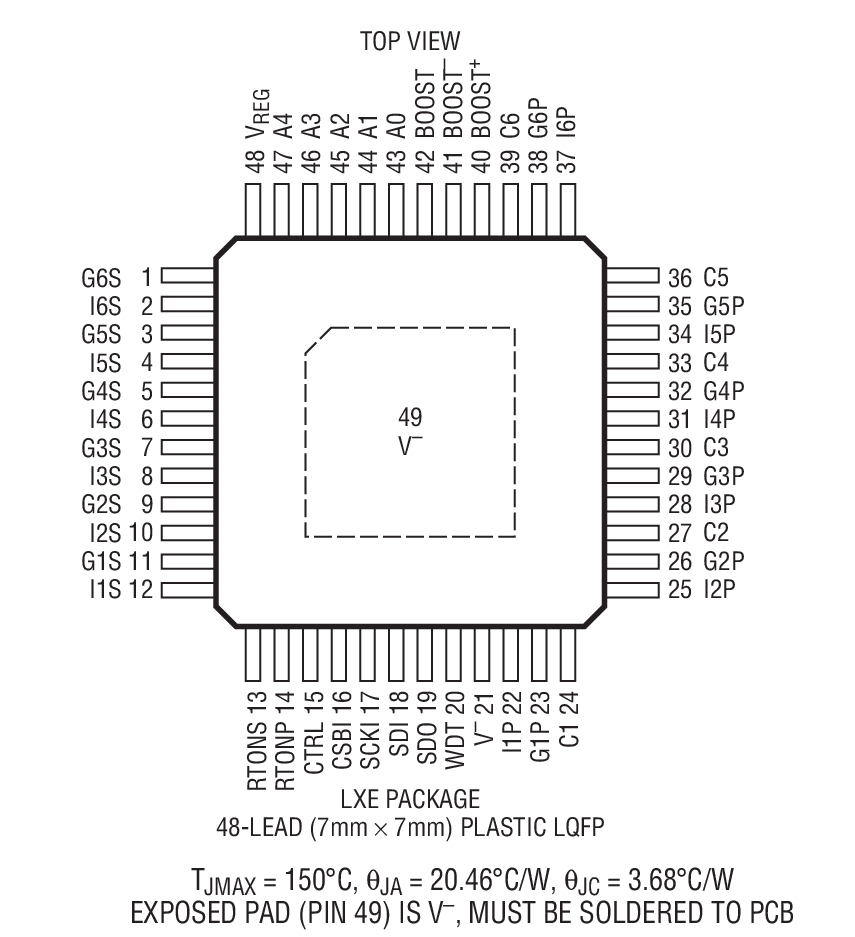

• 48 引腳裸露襯墊 QFN 封裝和 LQFP 封裝

產品詳情

LTC^?3300-2 是一款故障保護控制器 IC，適用于對多節電池的電池組進行基于變壓器的雙向主動電荷平衡。該器件集成了所有相關的柵極驅動電路、高精度電池感測、故障檢測電路和一個帶內置看門狗定時器的堅固型串行接口。

每個 LTC3300-2 能利用一個高達 36V 的輸入共模電壓對多達 6 節串聯連接的電池進行電荷平衡。來自任意選定電池的電荷能以高效率在其自身與 12 節或更多節相鄰的電池之間來回傳輸。每個 LTC3300-2 具有一個可單獨尋址的串行接口，最多允許將 32 個 LTC3300-2 器件連接至一個控制處理器。

故障保護功能包括回讀能力、循環冗余校驗 (CRC) 誤差檢測、最大導通時間伏特-秒箝位和過壓關斷。

相關的 LTC3300-1 提供了一個串行接口，允許在不采用光耦合器或隔離器的情況下實現多個 LTC3300-1 器件之串行端口的菊鏈式連接。

應用

• 電動汽車 / 插電式混合動力汽車 (HEV)
• 大功率 UPS / 電網能量存儲系統
• 通用型多節電池的電池組

方框圖
