優勢和特點

• 主電源和鋰離子電池之間的無縫切換
• 具自適應輸出控制功能的 2A 輸出高電壓降壓型穩壓器
• 75mΩ 內部理想二極管和可選的外部理想二極管控制器可在未接入主電源時提供低損耗電源通路 (PowerPath^?)
• 寬輸入電壓范圍：6V 至 36V (絕對最大值為 60V)
• 4.45V 最大輸出電壓
• 全功能鋰離子電池充電器
• 引腳可選的 4.1V 和 4.2V 充電電壓選項

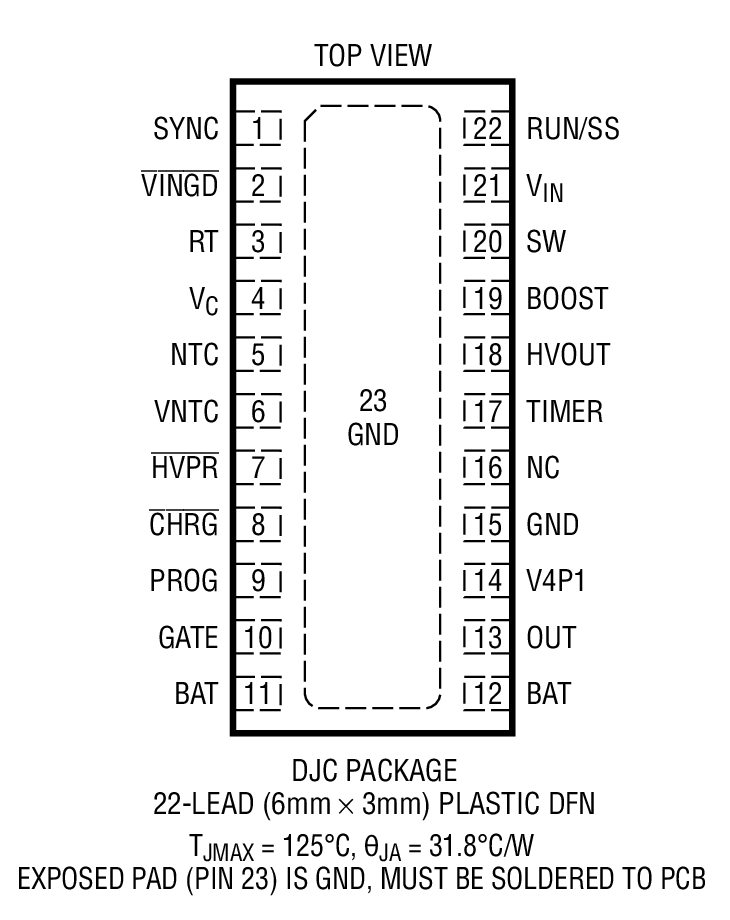

• 耐熱性能增強的外形扁平 (僅高 0.75mm) 6mm x 3mm 22 引腳 DFN 封裝

產品詳情

LTC^?4091 是一款 36V 鋰離子電池充電器和電源備份管理器。集成的降壓型開關穩壓器可在給負載供電的同時采用一個主電源為電池充電。如果失去了主電源，則負載無縫地切換至備份鋰離子 / 鋰聚合物電池。為了保護敏感的下游負載，最大輸出電壓為 4.45V。

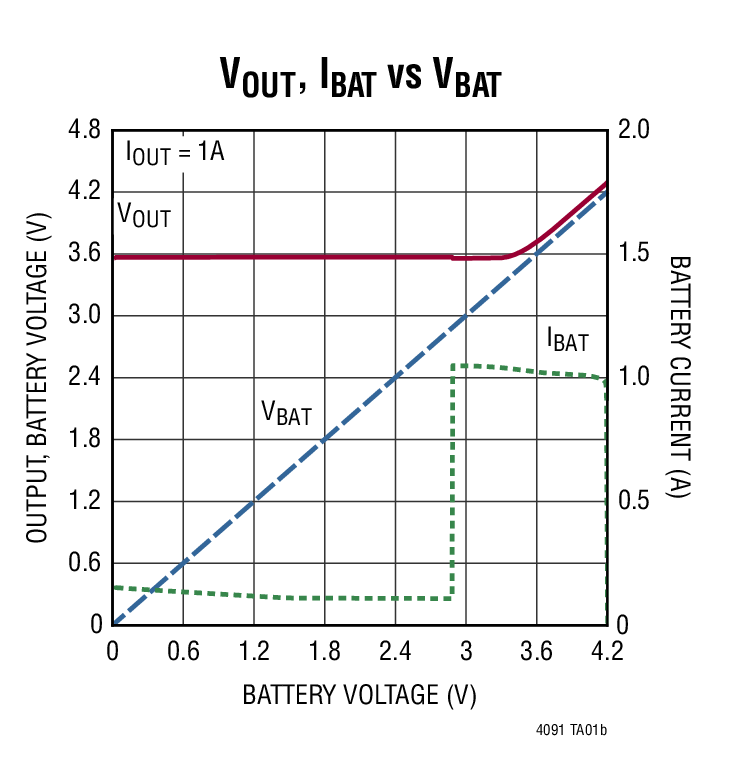

LTC4091 提供了一個可跟蹤電池電壓的自適應輸出，用于實現高效率充電。充電電流是可設置的，而且，一個充電結束狀態輸出 (CHRG) 負責指示滿充電狀態。另外，該器件還具有一個充電終止定時器和一個用于在充電過程中監視電池溫度的 NTC 熱敏電阻輸入。

在備份供電期間，一個 75mΩ 內部理想二極管把電池連接至負載。一個可選的外部理想二極管 FET 驅動器可用于進一步減小電壓降。可以選擇 4.1V 或 4.2V 電池充電電壓。

應用

• 車輛和資產跟蹤
• 汽車 GPS 數據記錄器
• 汽車遠程信息處理系統
• 電池備份系統

方框圖
