描述

UCC20225-Q1是一款單輸入，雙輸出隔離柵極驅動器，具有4-A源和6-A吸收峰值電流，5 mm x 5毫米LGA-13。它采用高達5 MHz的todrive功率晶體管設計，具有同類最佳的傳播延遲和脈沖寬度失真。

輸入側通過a2.5-kV _{與兩個輸出驅動器隔離RMS} 隔離屏障，最小100 V /ns共模傳輸（CMTI）。兩個輸出側驅動器之間的內部功能隔離允許工作電壓高達700 V _DC 。

UCC20225-Q1允許DT引腳上的電阻可編程死區時間（DT）。禁用引腳在設置為高電平時同時關閉兩個輸出，并在保持開路或接地時允許正常工作。

器件接受高達25V的VDD電源電壓。寬VCCI范圍為3 V至18 V驅動器，適合與模擬和數字控制器連接。所有電源電壓都具有欠壓鎖定（UVLO）保護。

憑借所有這些先進功能，UCC20225-Q1可在各種汽車應用中實現更高的功率密度，高效率和穩健性。

特性

• 單PWM輸入，雙輸出
• 電阻可編程死區時間
• 4-A峰值源，6-A峰值灌電流輸出
• CMTI大于100-V /ns
• 開關參數：
  • 19-ns典型傳播延遲
  < li> 5-ns Maximum DelayMatching
  • 6 ns最大脈沖寬度失真
• 3 V至18 V輸入VCCI范圍
• 拒絕短于5 ns的輸入瞬態
• 電源排序快速禁用
• TTL和CMOS兼容輸入
• 5 mm x 5 mm節省空間的LGA-13封裝
• 安全相關認證：
  • 3535-V _PK 隔離每VDE V 0884-11：2017
  < li> 2500-V _RMS 隔離1分鐘每UL1577
  • CQC認證perGB4943.1-2011
• AEC Q100符合條件：
  • 設備溫度等級1
  • 設備HBM ESD分類級別H2
  • 設備CDM ESD分類等級C6

所有商標均為各自所有者的財產。

參數 與其它產品相比?隔離柵極驅動器

? Isolation rating (Vrms) DIN V VDE V 0884-10 transient overvoltage rating (Vpk) DIN V VDE V 0884-10 working voltage (Vpk) Number of channels (#) Power switch Enable/disable function Output VCC/VDD (Max) (V) Output VCC/VDD (Min) (V) Input VCC (Min) (V) Input VCC (Max) (V) Peak output current (A) Prop delay (ns) Operating temperature range (C) Package Group ? UCC20225-Q1 UCC21222-Q1 UCC21520-Q1 2500 ? ? 3000 ? ? 5700 ? ? 3535 ? ? 4242 ? ? 8000 ? ? 792 ? ? 990 ? ? 2121 ? ? 2 ? ? 2 ? ? 2 ? ? MOSFET
IGBT ? ? MOSFET
IGBT
GaNFET ? ? MOSFET
IGBT ? ? Disable ? ? Disable ? ? Disable ? ? 25 ? ? 18 ? ? 25 ? ? 9.2 ? ? 9.2 ? ? 9.2 ? ? 3 ? ? 3 ? ? 3 ? ? 18 ? ? 5.5 ? ? 18 ? ? 6 ? ? 6 ? ? 6 ? ? 19 ? ? 25 ? ? 19 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? VLGA | 13 ? ? SOIC | 16 ? ? SOIC | 16 ? ?

方框圖

•

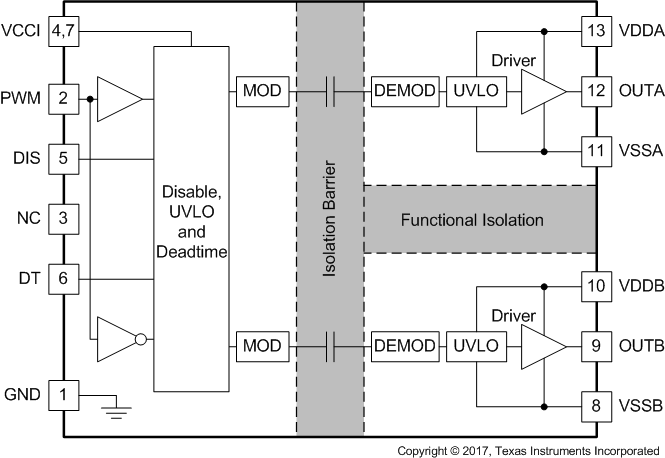

  UCC20225-Q1 - 功能方框圖
