描述

TPS56339是一款4.5 V至24 V輸入電壓范圍的3A同步降壓轉換器。該器件包括兩個集成開關MOSFET，內部環路補償和5 ms內部啟動，以減少元件數量。

通過集成MOSFET并采用SOT-23封裝，該器件實現了高功率密度并提供小尺寸PCB上的占位面積。

TPS56339具有固定開關頻率和快速負載瞬態性能。內部自適應調整消除了在寬輸出范圍內進行外部補償的需要。

高端的逐周期電流限制可在過載條件下保護轉換器，并通過低端MOSFET續流電流限制得到增強這可以防止當前失控。當UVP和OTSD發生時，將觸發打嗝模式保護。

特性

• 輸入電壓范圍：4.5 V至24 V
• 輸出電壓范圍：0.8 V至16 V
• 最小開關導通時間：60 ns
• 97％高占空比支持
• 集成70mΩ和35mΩMOSFET，用于3A連續輸出電流
• 低3-μA關斷，93-μA靜態電流
• 內部5 ms軟啟動
• 固定500 kHz開關頻率
• 內部環路補償，易于使用
• 高側和低側MOSFET的過流保護
• 非鎖存UVP和OTSD保護

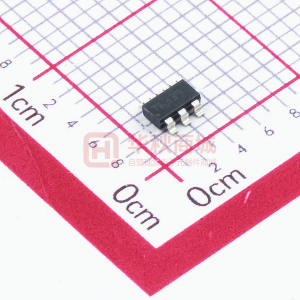

• SOT-23 （6）包裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

? Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Iout (Max) (A) Regulated outputs (#) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Iq (Typ) (mA) Features Control mode Duty cycle (Max) (%) Operating temperature range (C) Rating Package Group Type Package size: mm2:W x L (PKG) ? TPS56339 TPS54202 TPS54202H TPS54302 TPS54308 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 24 ? ? 28 ? ? 28 ? ? 28 ? ? 28 ? ? 0.8 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 1 ? ? 16 ? ? 26 ? ? 26 ? ? 26 ? ? 26 ? ? 3 ? ? 2 ? ? 2 ? ? 3 ? ? 3 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 500 ? ? 500 ? ? 500 ? ? 400 ? ? 350 ? ? 500 ? ? 500 ? ? 500 ? ? 400 ? ? 350 ? ? 0.093 ? ? 0.04 ? ? 0.04 ? ? 0.04 ? ? 0.3 ? ? Enable
Light Load Efficiency
Synchronous Rectification ? ? Enable
Light Load Efficiency
Pre-Bias Start-Up
Spread Spectrum
Synchronous Rectification
UVLO Adjustable ? ? Enable
Light Load Efficiency
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ? Enable
Light Load Efficiency
Pre-Bias Start-Up
Spread Spectrum
Synchronous Rectification
UVLO Adjustable ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ? D-CAP3 ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? 95 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ?

方框圖

•

  TPS56339 - 功能方框圖
