DS92LV010A 總線 LVDS 3.3/5.0V 單片收發器

數據： DS92LV010A Bus LVDS 3.3/5.0V Single Transceiver 數據表

描述

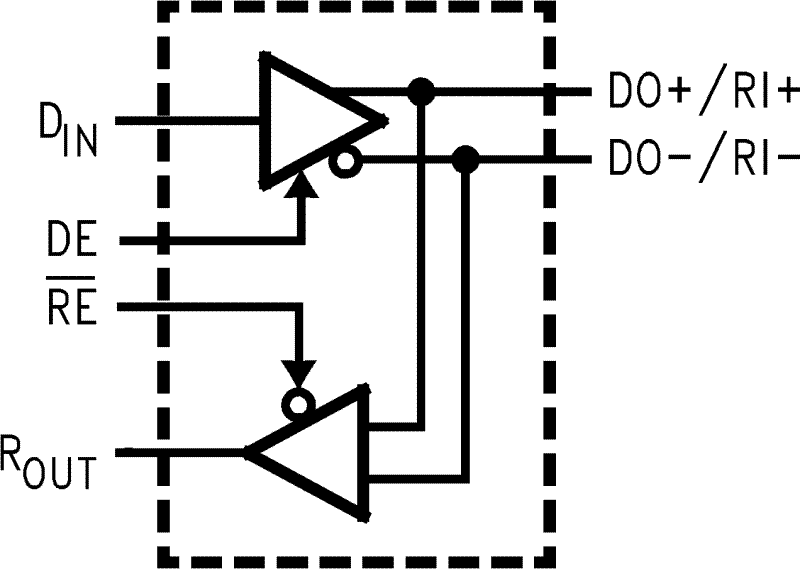

DS92LV010A是一系列收發器中的一款，專為高速，低功耗專有總線背板接口而設計。該器件采用3.3V或5.0V單電源供電，包括一個差分線路驅動器和一個接收器。為了最小化總線負載，驅動器輸出和接收器輸入在內部連接。邏輯接口提供了最大的靈活性，因?yàn)樘峁┝?條單獨的線（DIN，DE， RE 和ROUT）。該器件還具有流通功能，可輕松實現PCB布線，實現總線引腳與連接器之間的短截線。該驅動器具有10 mA驅動能力，可以驅動負載很重的背板，阻抗低至27歐姆。

驅動器在TTL電平（單端）到低電壓差分信號電平之間進行轉換。這允許高速操作，同時消耗最小功率并降低EMI。此外，差分信號提供±1V的共模噪聲抑制。

接收器閾值在±1V共模范圍內為±100mV，并將低電壓差分電平轉換為標準（CMOS /TTL）電平。

特性

總線LVDS信令（BLVDS）

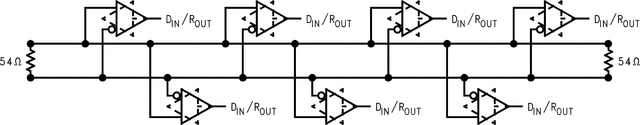

專為雙端應用而設計
平衡輸出阻抗< /li>
Lite總線負載5pF典型
無毛刺上電/斷電（驅動器禁用）
3.3V或5.0V操作
±1V共模范圍
±100mV接收器靈敏度
高信號速率能力（高于100 Mbps）
低功耗CMOS設計
提供的產品8引腳SOIC封裝
工業溫度范圍操作

所有商標均為其各自所有者的財產。

參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

?
Device Type
Protocols
No. of Tx
No. of Rx
Input Signal
Output Signal
Signaling Rate (Mbps)
ESD HBM (kV)
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

DS92LV010A	DS92LV040A	DS92LV090A
Transceiver ? ?	Transceiver ? ?	Transceiver ? ?
B-LVDS ? ?	B-LVDS ? ?	LVDS ? ?
1 ? ?	4 ? ?	9 ? ?
1 ? ?	4 ? ?	9 ? ?
LVTTL LVDS ? ?	LVTTL LVDS ? ?	LVTTL BLVDS ? ?
LVTTL LVDS ? ?	LVTTL LVDS ? ?	BLVDS LVTTL CMOS ? ?
100 ? ?	155 ? ?	100 ? ?
2 ? ?	4 ? ?	4.5 ? ?
Transceiver ? ?	Transceiver ? ?	Transceiver ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
SOIC ? ?	WQFN ? ?	LQFP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	44WQFN: 49 mm2: 7 x 7(WQFN) ? ?	64LQFP: 144 mm2: 12 x 12(LQFP) ? ?
8SOIC ? ?	44WQFN ? ?	64LQFP ? ?
