      DS90CR217 +3.3V 上升沿數據選通 LVDS 21 位 頻道鏈接發送器 - 85 MHz

      數據：

      描述

      DS90CR217發送器將21位CMOS /TTL數據轉換為三個LVDS（低壓差分信號）數據流。鎖相發送時鐘通過第四LVDS鏈路與數據流并行發送。發送時鐘的每個周期對輸入數據的21位進行采樣和發送。在85MHz的發送時鐘頻率下，以每個LVDS數據信道595Mbps的速率發送21比特的TTL數據。使用85 MHz時鐘，數據吞吐量為1.785 Gbit /s（223 Mbytes /sec）。

      DS90CR217的窄總線和LVDS信號是解決EMI和電纜尺寸問題的理想方法。寬，高速TTL接口。

      特性

      • 20至85 MHz移位時鐘支持
      • 接收器輸出時鐘50％占空比
      • 一流的套裝＆amp;在TxINPUT上保持時間
      • 低功耗
      • ±1V共模范圍（約+ 1.2V）
      • 窄母線減小電纜尺寸和成本
      • 高達1.785 Gbps吞吐量
      • 高達223 Mbytes /sec帶寬
      • 345 mV（典型值）用于低EMI的擺動LVDS器件
      • PLL需要無外部元件
      • 上升沿數據選通
      • 與TIA /EIA-644 LVDS標準兼容
      • 薄型48引腳TSSOP封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?SerDes/信道鏈路

      ?
      Protocols
      Function
      Parallel Bus Width (bits)
      Compression Ratio
      ESD (kV)
      Input Compatibility
      Output Compatibility
      Supply Voltage(s) (V)
      Data Throughput (Mbps)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS90CR217
      Channel-Link I ? ?
      Serializer ? ?
      21 ? ?
      21 to 3 ? ?
      7 ? ?
      LVCMOS ? ?
      LVDS ? ?
      3.3 ? ?
      1785 ? ?
      Catalog ? ?
      -10 to 70 ? ?
      TSSOP ? ?
      48TSSOP: 101 mm2: 8.1 x 12.5(TSSOP) ? ?
      48TSSOP ? ?

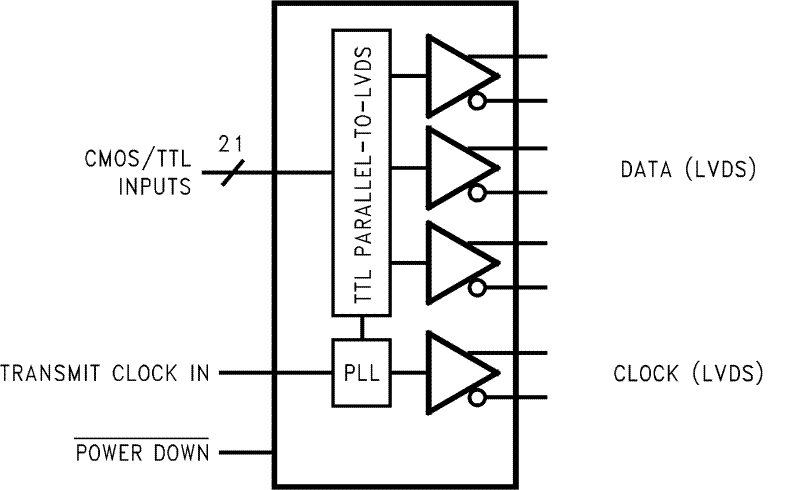

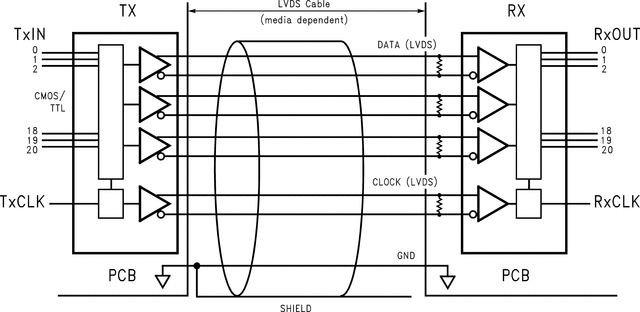

      方框圖 (2)
