DS92LV0421 具有 LVDS 并行接口的 10 - 75 MHz 頻道鏈接 II 串行器

數據:

描述

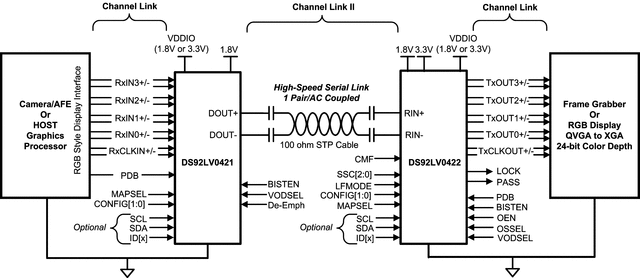

DS92LV042x芯片組通過單個CML對將Channel Link LVDS視頻接口(4 LVDS Data + LVDS Clock)轉換為高速串行接口。 DS92LV042x使當前使用流行的Channel Link或OpenLDI LVDS型設備的應用程序能夠無縫升級到嵌入式時鐘接口。這種串行總線方案降低了互連成本并簡化了設計挑戰。與傳統的單端寬總線接口相比,并行OpenLDI LVDS接口還可以減少FPGA I /O引腳,電路板走線數量并緩解EMI問題。

可編程發送去加重,接收均衡, - 芯片加擾和直流平衡可以在有損電纜和背板上實現更長距離的傳輸。 DS92LV0422無需外部參考時鐘或特殊同步模式即可自動鎖定輸入數據,操作簡便。

DS92LV042x芯片組可通過I 2 C接口進行編程,也可通過引腳。內置的高速BIST功能可驗證鏈路完整性,并可用于系統診斷。 DS92LV0421和DS92LV0422可與DS92LV2421或DS92LV2422互換使用。這使設計人員能夠靈活地連接到主機設備和接收具有不同接口類型的設備:LVDS或LVCMOS。

特性

  • 5通道(4數據+ 1時鐘)通道鏈路LVDS并行接口支持10至75 MHz的24位數據3位控制
  • 交流耦合STP互連最多10米
  • 串行器和解串器上的集成終端
  • 高速鏈路BIST模式和報告引腳
  • < li>可選I 2 C兼容串行控制總線
  • 掉電模式最大限度地降低功耗
  • 1.8V或3.3V兼容LVCMOS I /O接口
  • &gt; 8-kV HBM
  • -40°至85°C溫度范圍
  • 串行器(DS92LV0421)
    • 數據加擾器用于降低EMI
    • 用于交流耦合的直流平衡編碼器
    • 可選輸出VOD和可調節去加重
  • 解串器(DS92LV0422) )
    • 快速隨機數據鎖;無需參考時鐘
    • 可調輸入接收器均衡
    • 輸出并行總線上的EMI最小化(SSCG和LVDS VOD選擇)

參數 與其它產品相比?SerDes/信道鏈路

?
Protocols
Function
Parallel Bus Width (bits)
Compression Ratio
ESD (kV)
Input Compatibility
Output Compatibility
Supply Voltage(s) (V)
Data Throughput (Mbps)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
DS92LV0421 DS92LV0422 DS92LV2422
Channel-Link II ? ? Channel-Link II ? ? Channel-Link II ? ?
Serializer ? ? Deserializer ? ? Deserializer ? ?
24 ? ? 24 ? ? 24 ? ?
24 to 1 ? ? 24 to 1 ? ? 24 to 1 ? ?
8 ? ? 8 ? ? 8 ? ?
LVCMOS ? ? CML ? ? CML ? ?
CML ? ? LVCMOS ? ? LVCMOS ? ?
1.8 ? ? 1.8 ? ? 1.8 ? ?
1800 ? ? 1800 ? ? 1800 ? ?
Catalog ? ? Catalog ? ? Catalog ? ?
-40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
? WQFN ? ? WQFN ? ?
? 48WQFN: 49 mm2: 7 x 7(WQFN) ? ? 60WQFN: 81 mm2: 9 x 9(WQFN) ? ?
? 48WQFN ? ? 60WQFN ? ?

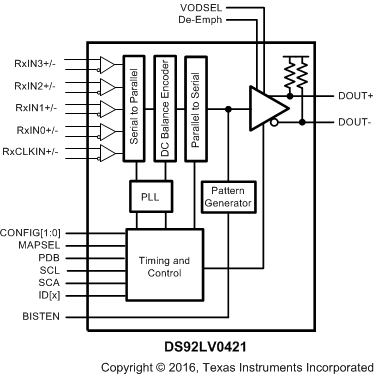

方框圖 (2)
