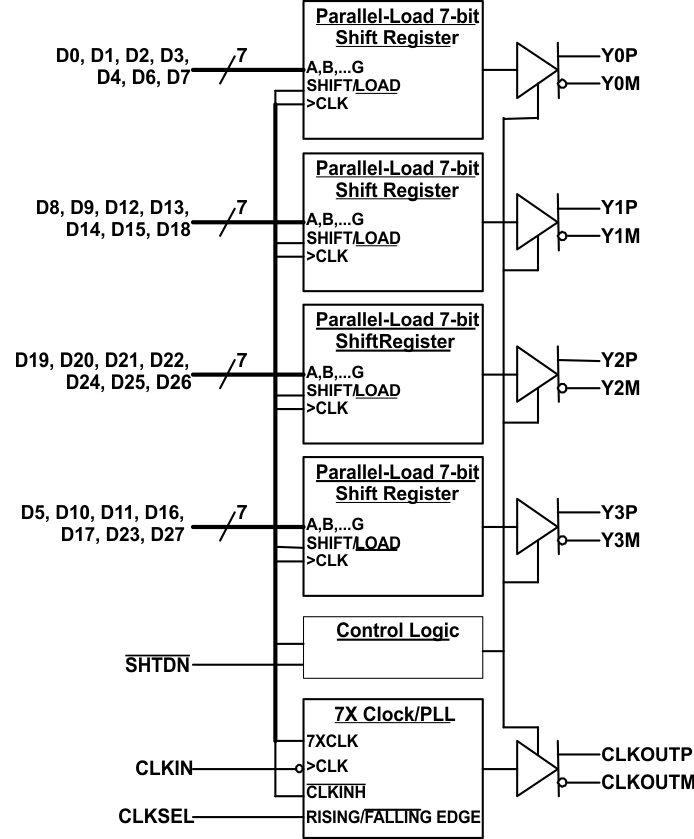

SN65LVDS93B-Q1變送器在單個集成電路中融合了4個7位并行負載串行輸出移位寄存器，1個7X時鐘合成器以及5個低電壓差動信號（LVDS）線路驅動器。借助這些功能，可通過5個平衡對導體將28位單端LVTTL數據同步發送至兼容接收器，如DS90CR286A-Q1和具有集成LVDS接收器的LCD面板。

發送數據時，數據位D0至D27會在輸入時鐘信號（CLKIN）邊沿逐個載入寄存器。可通過時鐘選擇（CLKSEL）引腳來選擇時鐘的上升沿或下降沿.CLKIN的頻率會進行7倍倍頻，然后用于以串行方式分7位時間片上傳數據寄存器。接著會將4個串行數據流和鎖相時鐘（CLKOUT）輸出至LVDS輸出驅動器。 CLKOUT的頻率與輸入時鐘（CLKIN）相同。

SN65LVDS93B-Q1無需外部組件，只需很少控制，甚至無需控制。發送器輸入端的數據總線與接收器輸出端的相同，數據傳對于用戶而言是透明的。用戶唯一能夠干預的是選擇時鐘上升沿（向CLKSEL輸入高電平）或下降沿（向CLKSEL輸入低電平），以及能夠使用關斷/清零（ SHTDN ）引腳。 SHTDN 是一個低電平有效輸入，可禁用時鐘并關斷LVDS輸出驅動器，從而降低功耗。該信號為低電平時，可將所有內部寄存器置為低電平。

SN65LVDS93B-Q1的額定工作環境溫度范圍為-40°C至85° C。
