DS99R124Q-Q1 5 - 43 MHz 18 位色彩 FPD 鏈接 II 至 FPD 鏈接轉換器

數據： DS99R124Q 5 - 43 MHz 18-bit Color FPD-Link II to FPD-Link Converter 數據表

描述

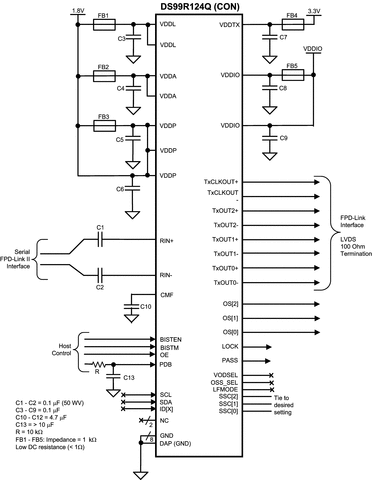

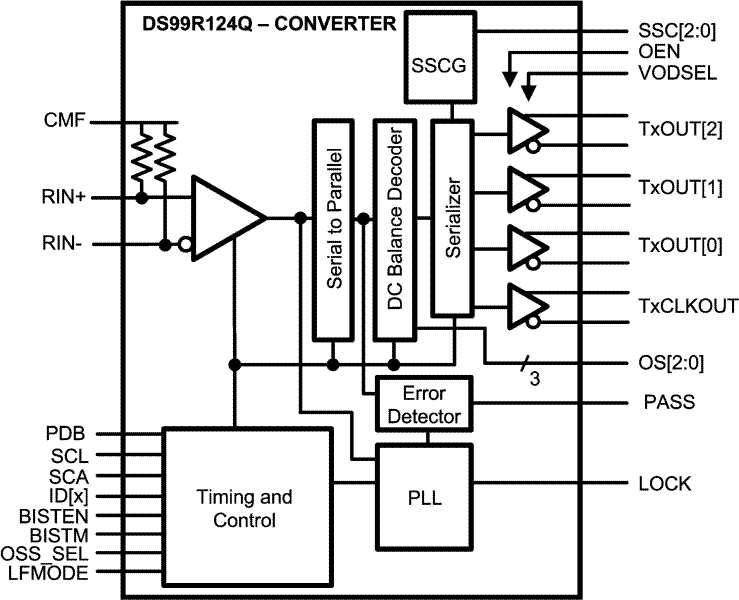

DS99R124Q將FPD-Link II轉換為FPD-Link。它將高速串行接口與單對（FPD-Link II）上的嵌入式時鐘轉換為三個LVDS數據/控制流和一個LVDS時鐘對（FPD-Link）。這種串行總線方案通過消除時鐘和數據之間的偏斜問題，減少了連接器引腳的數量，減少了互連尺寸，重量和成本，并且整體簡化了PCB布局，極大地簡化了系統設計。此外，內部直流平衡解碼用于支持交流耦合互連。

DS99R124Q轉換器恢復數據（RGB）和控制信號，并從串行流（FPD-Link II）中提取時鐘。它可以在不使用訓練序列或特殊SYNC模式的情況下鎖定輸入數據流，并且不需要參考時鐘。提供鏈路狀態（LOCK）輸出信號。

串行輸入流的可調輸入均衡可以補償電纜的傳輸介質損耗，并減少介質引起的確定性抖動。通過使用低壓差分信號，輸出狀態選擇功能和額外的輸出擴頻生成來最小化EMI。

顯示器物理接口的線路更少，采用LVDS技術的FPD-Link輸出非常適合高速，低功耗和低EMI數據傳輸。

提供DS99R124Q采用48引腳WQFN封裝，額定溫度范圍為-40?C至+105?C的汽車AEC-Q100 2級溫度范圍。

特性

5 - 43 MHz支持（140 Mbps至1.2 Gbps串行鏈路）
4通道（3數據+ 1）時鐘）FPD-Link LVDS輸出
3個低速過采樣LVCMOS輸出
交流耦合STP互連長度可達10米
集成輸入端接
@ Speed Link BIST模式和報告引腳
可選I2C兼容串行控制總線
RGB666 + VS，HS，DE從1對轉換
斷電模式可最大限度地降低功耗
快速隨機數據鎖;無需參考時鐘
可調輸入接收均衡
LOCK（實時鏈路狀態）報告引腳
低EMI FPD-Link輸出
降低EMI的SSCG選項
1.8V或3.3V兼容I /O接口
汽車級產品：AEC-Q100 2級合格
＆gt; 8 kV HBM和ISO 10605 ESD等級

所有商標均為其各自所有者的財產。

參數 與其它產品相比?顯示 SerDes

?
Function
Color Depth (bpp)
Pixel Clock Min (MHz)
Pixel Clock (Max) (MHz)
Input Compatibility
Output Compatibility
Features
Signal Conditioning
EMI Reduction
Diagnostics
Total Throughput (Mbps)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

DS99R124Q-Q1	DS90UR124	DS90UR124-Q1	DS90UR241	DS90UR241-Q1	DS99R421-Q1
Deserializer ? ?	Deserializer ? ?	Deserializer ? ?	Serializer ? ?	Serializer ? ?	Serializer ? ?
18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?
43 ? ?	43 ? ?	43 ? ?	43 ? ?	43 ? ?	43 ? ?
FPD-Link II LVDS ? ?	FPD-Link II LVDS ? ?	FPD-Link II LVDS ? ?	LVCMOS ? ?	LVCMOS ? ?	FPD-Link LVDS ? ?
FPD-Link LVDS ? ?	LVCMOS ? ?	LVCMOS ? ?	FPD-Link LVDS ? ?	FPD-Link LVDS ? ?	FPD-Link II LVDS ? ?
I2C Config ? ?	?	?	?	?	?
Equalizer ? ?	?	?	Pre-Emphasis VOD Select ? ?	Pre-Emphasis VOD Select ? ?	Pre-Emphasis DC Balance VOD Select ? ?
SSCG LVDS Outputs ? ?	Adjustable Progressive Turn On (PTO) Slew Rate Control ? ?	Adjustable Progressive Turn On (PTO) Slew Rate Control ? ?	?	?	?
BIST ? ?	BIST ? ?	BIST ? ?	BIST ? ?	BIST ? ?	BIST ? ?
1200 ? ?	1032 ? ?	1032 ? ?	1032 ? ?	1032 ? ?	1032 ? ?
Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Automotive ? ?
-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?
WQFN ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?	?
48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	64TQFP: 144 mm2: 12 x 12(TQFP) ? ?	64TQFP: 144 mm2: 12 x 12(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	?
48WQFN ? ?	64TQFP ? ?	64TQFP ? ?	48TQFP ? ?	48TQFP ? ?	?
