DP83849ID PHYTER 雙路工業溫度、光纖支持 (FX)、雙端口 10/100 Mb/s 以太網物理層收發器

數據： PHYTER DUAL Ind Temp w/Fiber Support Dual Port 10/100 Mb/s Ethernet PHY X-ceiver 數據表

描述

需要以太網連接的應用程序數量不斷增加。隨著市場需求的增加，應用需求也發生了變化。在單通道以太網已經足夠的情況下，諸如無線遠程基站和工業網絡的許多應用現在需要DUAL端口功能來實現冗余或系統管理。

DP83849ID是一款高度可靠，功能豐富的設備，非常適合工廠應用的工業應用。 DP83849ID具有兩個完全獨立的10/100端口，適用于多端口應用。

DP83849ID通過支持MII和RMII接口，為MPU選擇提供了最佳靈活性。該器件還通過支持銅纜和光纖介質提供靈活性。

此外，該設備還包含一個功能強大的新診斷工具，可確保初始網絡運行和維護。除了通常用于在安裝過程中檢測故障的TDR方案外，NATIONAL的創新電纜診斷還可以實時連續監控鏈路質量。這允許系統設計者實現故障預測機制以檢測和警告變化或惡化的鏈路狀況。

憑借DP83849ID，美國國家半導體通過提供強大的功能和靈活性組合，繼續發揮其以太網專業知識和領導地位，為系統設計人員簡化以太網實施。

特性

低功耗3.3V，0.18μmCMOS技術
低功耗<600mW典型
Auto-MDIX用于10/100 Mb /s
能量檢測模式
動態完整性實用程序
動態鏈路質量監控
基于TDR的電纜診斷和電纜長度檢測
實時以太網操作的優化延遲
參考時鐘輸出
RMII版本1.2接口（可配置）
SNI接口（可配置）
MII串行管理接口（MDC和MDIO）
IEEE 802.3u MII
IEEE 802.3u自動協商和并行檢測
IEEE 802.3u ENDEC，10BASE-T收發器和過濾器
IEEE 802.3u PCS，100BASE-TX收發器和過濾器< /li>
IEEE 802.3u 100BASE-FX光纖接口
IEEE 1149.1 JTAG
集成ANSI X3.263兼容TP-PMD物理子層，具有自適應均衡和基線漂移賠償金
可編程LED支持鏈路，10/100 Mb /s模式，活動，雙工和沖突檢測
單一寄存器訪問以獲得完整的PHY狀態
10 /100 Mb /s數據包BIST（內置自測）

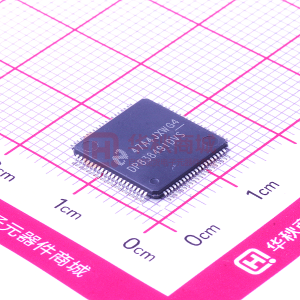

80引腳TQFP封裝（12mm x 12mm）

參數 與其它產品相比?以太網 PHY

?
Function
Port Count
Datarate (Mbps)
Interface
Supply Voltage (Volt)
Cable Length (m)
JTAG1149.1
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

DP83849ID	DP83849C	DP83849I	DP83849IF
PHY ? ?	PHY ? ?	PHY ? ?	PHY ? ?
Dual ? ?	Dual ? ?	Dual ? ?	Dual ? ?
10/100 ? ?	10/100 ? ?	10/100 ? ?	10/100 ? ?
MII RMII SNI ? ?	MII RMII SNI ? ?	MII RMII SNI ? ?	MII RMII SNI ? ?
3.3 ? ?	3.3 ? ?	3.3 ? ?	3.3 ? ?
137 ? ?	137 ? ?	137 ? ?	137 ? ?
Yes ? ?	No ? ?	Yes ? ?	Yes ? ?
FX Support Cable Diagnostics ? ?	Cable Diagnostics ? ?	Cable Diagnostics Flex Port ? ?	FX Support Cable Diagnostics Flex Port ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	0 to 70 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?
80TQFP: 196 mm2: 14 x 14(TQFP) ? ?	80TQFP: 196 mm2: 14 x 14(TQFP) ? ?	80TQFP: 196 mm2: 14 x 14(TQFP) ? ?	80TQFP: 196 mm2: 14 x 14(TQFP) ? ?
80TQFP ? ?	80TQFP ? ?	80TQFP ? ?	80TQFP ? ?
