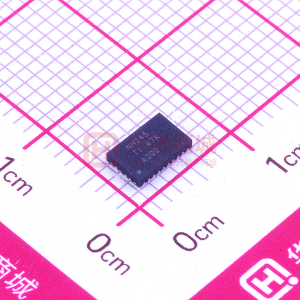

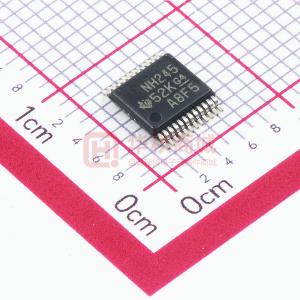

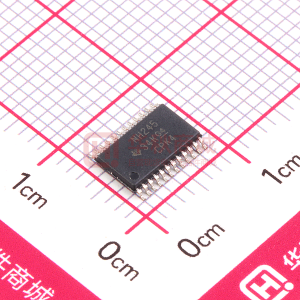

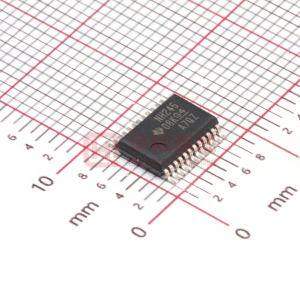

數據: SN74LVC8T245-Q1, 8-Bit Dual-Supply Bus Transceiver with Configurable Voltage Tra 數據表
這個8位同相總線收發器使用兩個獨立的可配置電源軌。 SN74LVC8T245-Q1經過優化,可在V CCA 和V CCB 設置為1.65 V至5.5 V時工作.A端口用于跟蹤V CCA 子>。 V CCA 接受1.65 V至5.5 V的任何電源電壓.B端口用于跟蹤V CCB 。 V CCB 接受1.65 V至5.5 V的任何電源電壓。這允許在任何1.8 V,2.5 V,3.3 V和5.5 V電壓之間進行通用低壓雙向轉換
SN74LVC8T245-Q1設計用于兩條數據總線之間的異步通信。方向控制(DIR)輸入和輸出使能(> OE )輸入的邏輯電平激活B端口輸出或A端口輸出或將兩個輸出端口置于高阻抗模式。當B端口輸出被激活時,設備將數據從A總線傳輸到B總線,當A端口輸出被激活時,設備從B總線傳輸到A總線。 A和B端口上的輸入電路始終有效,并且必須具有邏輯高電平或低電平,以防止多余的I CC 和I CCZ 。
< p> SN74LVC8T245-Q1的設計使得控制引腳(DIR和> OE )由V CCA 提供。使用I off 為部分斷電應用完全指定了該器件。 I off 電路禁用輸出,防止在斷電時損壞通過器件的電流。
V CC 隔離功能可確保要么V CC 輸入為GND,所有輸出都處于高阻態。
為了確保上電或斷電期間的高阻態, OE 應通過上拉電阻連接到V CC ;電阻的最小值由驅動器的電流吸收能力決定。
| ? |
|---|
| Technology Family |
| Bits (#) |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| ? |
| SN74LVC8T245-Q1 | SN74LVC8T245 |
|---|---|
| LVC ? ? | LVC ? ? |
| 8 ? ? | 8 ? ? |
| 1.65 ? ? | 1.65 ? ? |
| 5.5 ? ? | 5.5 ? ? |
| 1.8 2.5 3.3 5 ? ? | 1.8 2.5 3.3 5 ? ? |
| 100 ? ? | 100 ? ? |
| 0.04 ? ? | 0.025 ? ? |
| Automotive ? ? | Catalog ? ? |
| -40 to 125 ? ? | -40 to 85 ? ? |
| 24TSSOP ? ? | 24SO 24SOIC 24SSOP 24SSOP 24TSSOP 24TVSOP 24VQFN ? ? |
