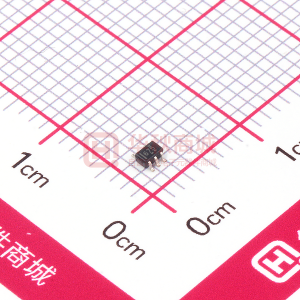

SN74AUP1T17執行布爾函數Y = A，指定邏輯電平轉換應用，輸出參考電源V _CC 。

AUP技術是業界最低功耗的邏輯技術，專為延長電池壽命而設計。所有輸入電平均可接受1.8 V LVCMOS信號，同時采用3.3 V或2.5 V V _CC 電源供電。該產品還具有出色的信號完整性。

2.3 V至3.6 V的寬V _CC 范圍允許切換輸出電平以連接外部控制器或處理器。

施密特觸發器輸入（正負輸入轉換之間的ΔV _T = 210 mV）在開關轉換期間提供了改善的抗噪性，這在模擬混合模式設計中尤其有用。施密特觸發器輸入抑制輸入噪聲，確保輸出信號的完整性，并允許慢速輸入信號轉換。

I _off 是一種允許掉電條件的功能（V _CC = 0 V）并且在便攜式和移動應用中非常重要。當V _CC = 0 V時，0 V至3.6 V范圍內的信號可應用于器件的輸入和輸出。在這些條件下，器件不會發生損壞。

SN74AUP1T17具有4 mA的優化電流驅動能力，可減少高驅動輸出引起的線路反射，過沖和下沖。
