TPD12S520 HDMI 接收器端口保護和接口設備

數據： TPD12S520 Single-Chip HDMI Receiver Port Protection and Interface Device 數據表

描述

TPD12S520是一款用于高清多媒體接口（HDMI）接收器端口的單芯片靜電放電（ESD）電路保護裝置。在提供具有瞬態電壓抑制（TVS）二極管的ESD保護的同時，TVS保護在高速差分信號中幾乎不會產生額外的毛刺。高速轉換最小化差分信號（TMDS）ESD保護線僅增加0.8 pF電容。

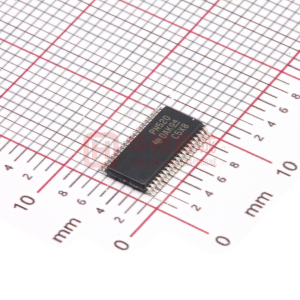

低速控制線提供電壓電平轉換，無需外部電壓電平轉換器我知道了?？刂凭€TVS二極管為控制線增加了3.5pF的電容。 38引腳DBT封裝提供無縫布局布線選項，可消除差分信號對的布線毛刺。 DBT封裝間距（0.5 mm）與HDMI連接器間距匹配。此外，引腳映射遵循與HDMI連接器引腳映射相同的順序。此HDMI接收器端口保護和接口設備專為HDMI接收器接口保護而設計。 24引腳RMN封裝僅使用兩層提供流通路由，實現高度集成，節省空間的全HDMI保護。

特性

IEC 61000-4-2 4級ESD保護
- ±8kV外部接觸線放電
用于HDMI驅動程序的單芯片ESD解決方案
12通道ESD保護二極管
支持所有HDMI 1.3和HDMI 1.4數據速率
（-3 dB頻率> 3 GHz）
高速TMDS線路的0.8 pF電容
0.05-pF差分信號對之間的匹配電容
38引腳TSSOP提供帶HDMI連接器的無縫布局選項
適用于空間受限應用的24引腳WQFN封裝
反向驅動保護
無鉛封裝

參數 與其它產品相比?應用特定端口保護

?
IO Capacitance (Typ) (pF)
Breakdown Voltage (Min) (V)
IEC 61000-4-2 Contact (+/- kV)
IEC 61000-4-2 Air-Gap (+/- kV)
Interface
Features
Bi-/Uni-Directional
IO Leakage Current (Max) (nA)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Dynamic Resistance (Typ) (?)
Clamping Voltage (V)
?

TPD12S520	TPD12S015	TPD12S015A	TPD12S016	TPD12S521	TPD13S523	TPD5S115	TPD5S116
0.9 ? ?	1.3 ? ?	1.3 ? ?	1 ? ?	0.8 ? ?	0.9 ? ?	4.7 ? ?	8 ? ?
9 ? ?	9 ? ?	9 ? ?	9 ? ?	9 ? ?	6 ? ?	6.5 ? ?	6.5 ? ?
8 ? ?	8 ? ?	8 ? ?	8 ? ?	8 ? ?	12 ? ?	18 ? ?	15 ? ?
?	12 ? ?	12 ? ?	12 ? ?	?	14 ? ?	18 ? ?	15 ? ?
HDMI 1.4/1.3 ? ?	HDMI 1.4/1.3 ? ?	HDMI 1.4/1.3 ? ?	HDMI 1.4/1.3 ? ?	HDMI 1.4/1.3 ? ?	HDMI 1.4/1.3 ? ?	HDMI 1.4/1.3 HDMI 2.0 ? ?	HDMI 1.4/1.3 HDMI 2.0 ? ?
Level Shifter ? ?	Current Limit DC-DC Level Shifter ? ?	Current Limit DC-DC Level Shifter ? ?	Current Limit Level Shifter ? ?	Current Limit Level Shifter ? ?	Current Limit ? ?	Current Limit DC-DC Level Shifter ? ?	Current Limit Level Shifter ? ?
Uni-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?	Uni-Directional ? ?
1000 ? ?	2500 ? ?	2500 ? ?	500 ? ?	1000 ? ?	65 ? ?	2500 ? ?	5000 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
TSSOP WQFN ? ?	DSBGA ? ?	DSBGA ? ?	TSSOP UQFN ? ?	TSSOP ? ?	TSSOP UQFN ? ?	DSBGA ? ?	DSBGA ? ?
38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) 24WQFN: 7 mm2: 1.5 x 4.5(WQFN) ? ?	See datasheet (DSBGA) ? ?	See datasheet (DSBGA) ? ?	24TSSOP: 50 mm2: 6.4 x 7.8(TSSOP) 24UQFN: 8 mm2: 2 x 4(UQFN) ? ?	38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) ? ?	16TSSOP: 32 mm2: 6.4 x 5(TSSOP) 16UQFN: 5 mm2: 1.8 x 2.6(UQFN) ? ?	See datasheet (DSBGA) ? ?	See datasheet (DSBGA) ? ?
0.6 ? ?	1 ? ?	1 ? ?	1 ? ?	3 ? ?	0.5 ? ?	?	0.33 ? ?
9 ? ?	15 ? ?	15 ? ?	10 ? ?	9 ? ?	13 ? ?	9 ? ?	8 ? ?
