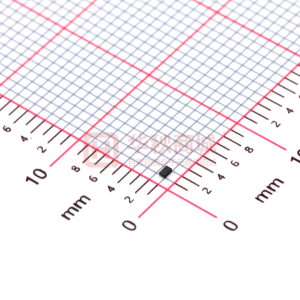

      TPD1E10B09 采用 0402 封裝的單通道 ESD 保護，具有 10pF 電容和 9V 擊穿電壓

      數據：

      描述

      TPD1E10B09器件是一款采用小型0402封裝的單通道ESD瞬態電壓抑制（TVS）二極管。這款ESD保護二極管提供±20kV IEC 61000 -4-2（4級）接觸和氣隙ESD保護。該器件提供背靠背TVS二極管配置以支持雙極或雙向信號。線路電容為10pF，適用于支持高達500Mbps數據傳輸速率的廣泛應用.0402封裝符合行業標準，便于將元件安裝到空間受限型應用中。

      這款ESD保護TVS二極管的典型應用是為音頻線路（麥克風，耳機和揚聲器），SD接口，鍵盤或其他按鈕， USB端口的V BUS 引腳和ID引腳以及通用I /O端口等提供電路保護。該ESD鉗位有利于為電子書閱讀器，平板電腦，遠程控制器，可穿戴設備，機頂盒以及電子銷售點等終端設備提供保護。

      特性

      • 可為高達±9V的I /O接口提供系統級ESD保護
      • IEC 61000-4-2 4級
        • ±20kV（氣隙放電）
        • ±20kV（接觸放電）
      • IEC 61000-4-5浪涌保護
        • 4.5A（8 /20μs）
      • I /O電容：10pF（典型值）
      • R DYN ：0.5Ω（典型值）
      • 直流擊穿電壓：±9.5V（最小值）
      • 超低泄漏電流：100nA（最大值）
      • 鉗位電壓：13V（I PP = 1A時的最大值）
      • 工業溫度范圍：-40°C至125°C
      • 采用節省空間的0402封裝
        （1mm×0.6mm×0.5mm）

      應用

      • 終端設備：
          < li>平板電腦
        • 遠程控制器
        • 可穿戴產品
        • 機頂盒
        • 電子銷售點（EPOS）
          • < li>電子書閱讀器
      • 接口：
        • 音頻線路
        • 按鈕
        • 通用輸入/輸出（GPIO）

      所有商標s是其各自所有者的財產。

      參數 與其它產品相比?ESD 保護和 TVS 浪涌二極管

      ?
      Number of Channels (#)
      IO Capacitance (Typ) (pF)
      Breakdown Voltage (Min) (V)
      IEC 61000-4-2 Contact (+/- kV)
      IEC 61000-4-2 Air-Gap (+/- kV)
      Interface
      Features
      Bi-/Uni-Directional
      IO Leakage Current (Max) (nA)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Dynamic Resistance (Typ) (?)
      Clamping Voltage (V)
      Pin/Package
      TPD1E10B09 TPD1E10B06
      1 ? ? 1 ? ?
      10 ? ? 12 ? ?
      9.5 ? ? 6 ? ?
      20 ? ? 30 ? ?
      20 ? ? 30 ? ?
      Audio
      General Purpose ? ?      		 Audio
      GPIO
      General Purpose
      Push Button ? ?
      0402 ? ? 0402 ? ?
      Bi-Directional ? ? Bi-Directional ? ?
      100 ? ? 100 ? ?
      Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ?
      X1SON ? ? X1SON ? ?
      2X1SON: 1 mm2: 1 x .6(X1SON) ? ? 2X1SON: 1 mm2: 1 x .6(X1SON) ? ?
      0.5 ? ? 0.8 ? ?
      13 ? ? 10 ? ?
      2X1SON ? ? 2X1SON ? ?
