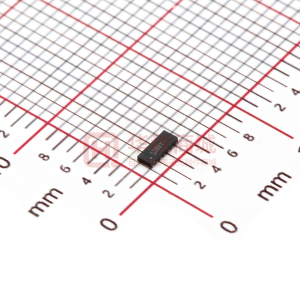

      TPD6E05U06 超低電容 ESD 保護設備系列

      數據：

      描述

      TPDxE05U06是基于單向瞬態電壓抑制器（TVS）的靜電放電（ESD）保護二極管產品系列，具有超低電容。每個器件的ESD沖擊消散值高于IEC 61000-4-2國際標準規定的最高水平.TPDxE05U06的超低負載電容使其非常適用于保護任何高速信號引腳。

      TPDxE05U06的典型應用包括以下產品中的信號線：HDMI 1.4 b ，HDMI 2.0，USB 3.0，MHL，LVDS，DisplayPort，PCI Express ?，eSata和V-by-One ? HS。

      特性

      • IEC 61000-4-2 4級靜電放電（ESD）保護
        • ±12kV接觸放電
          • < li>±15kV氣隙放電
      • IEC 61000-4-4瞬態放電（EFT）保護
        • 80A（5 /50ns）
      • IEC 61000-4-5浪涌保護
        • 2.5A（8 /20μs）
      • IO電容范圍：0.42pF至0.5pF（典型值）
      • 直流擊穿電壓：6.5V（最小值）
      • 超低泄漏電流：10nA（最大值）
      • 低ESD鉗位電壓
      • 工業溫度范圍：-40°C至+ 125°C
      • 簡易直通路由封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?ESD 保護和 TVS 浪涌二極管

      ?
      Number of Channels (#)
      IO Capacitance (Typ) (pF)
      Breakdown Voltage (Min) (V)
      IEC 61000-4-2 Contact (+/- kV)
      IEC 61000-4-2 Air-Gap (+/- kV)
      Interface
      Features
      Bi-/Uni-Directional
      IO Leakage Current (Max) (nA)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Dynamic Resistance (Typ) (?)
      Clamping Voltage (V)
      Pin/Package
      TPD6E05U06 TPD1E04U04 TPD1E05U06 TPD4E02B04 TPD4E05U06 TPD6E001 TPD6E004
      6 ? ? 1 ? ? 1 ? ? 4 ? ? 4 ? ? 6 ? ? 6 ? ?
      0.5 ? ? 0.5 ? ? 0.4 ? ? 0.25 ? ? 0.5 ? ? 1.5 ? ? 1.6 ? ?
      6.5 ? ? 5 ? ? 6.5 ? ? 5.5 ? ? 6.5 ? ? 11 ? ? 6 ? ?
      12 ? ? 16 ? ? 12 ? ? 12 ? ? 12 ? ? 8 ? ? 8 ? ?
      15 ? ? 16 ? ? 15 ? ? 15 ? ? 15 ? ? 15 ? ? 12 ? ?
      Ethernet
      HDMI 1.4/1.3
      HDMI 2.0
      LVDS
      SATA/PCIe
      USB 3.0
      USB Type-C ? ?      		 HDMI 1.4/1.3
      HDMI 2.0
      USB 2.0
      USB 3.0
      USB Type-C ? ?      		 Ethernet
      HDMI 1.4/1.3
      HDMI 2.0
      LVDS
      SATA/PCIe
      USB 3.0
      USB Type-C ? ?      		 HDMI 1.4/1.3
      HDMI 2.0
      USB 3.0
      USB Type-C ? ?      		 Ethernet
      HDMI 1.4/1.3
      HDMI 2.0
      LVDS
      SATA/PCIe
      USB 3.0
      USB Type-C ? ?      		 LVDS
      USB 2.0 ? ?      		 FireWire
      USB 2.0 ? ?
      N/A ? ? 0201
      0402 ? ?      		 0402 ? ? N/A ? ? N/A ? ? N/A ? ? N/A ? ?
      Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ? Bi-Directional ? ? Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ?
      10 ? ? 10 ? ? 10 ? ? 10 ? ? 10 ? ? 1 ? ? N/A ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ?
      USON ? ? X1SON
      X2SON ? ?      		 X1SON ? ? USON ? ? USON ? ? UQFN
      WQFN ? ?      		 UQFN ? ?
      14USON: 5 mm2: 1.35 x 3.5(USON) ? ? 2X1SON: 1 mm2: 1 x .6(X1SON)
      2X2SON: 0 mm2: .3 x .6(X2SON) ? ?      		 2X1SON: 1 mm2: 1 x .6(X1SON) ? ? 10USON: 3 mm2: 1 x 2.5(USON) ? ? 10USON: 3 mm2: 1 x 2.5(USON) ? ? 10UQFN: 3 mm2: 2 x 1.5(UQFN)
      12WQFN: 16 mm2: 4 x 4(WQFN) ? ?      		 8UQFN: 2 mm2: 1.5 x 1.5(UQFN) ? ?
      0.8 ? ? 0.25 ? ? 0.8 ? ? 0.47 ? ? 0.8 ? ? N/A ? ? N/A ? ?
      10 ? ? 5.3 ? ? 10 ? ? 6.6 ? ? 10 ? ? 25 ? ? 20 ? ?
      14USON ? ? 2X1SON
      2X2SON ? ?      		 2X1SON ? ? 10USON ? ? 10USON ? ? 10UQFN
      12WQFN ? ?      		 8UQFN ? ?
