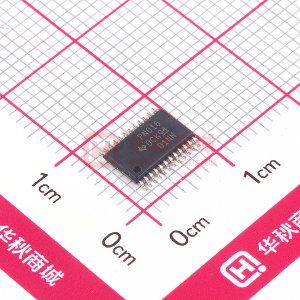

TPD12S016是一款單芯片高清多媒體接口（HDMI）器件，具有自動方向感應I ² C電壓電平轉換緩沖器，負載開關和集成式低電容高速靜電放電（ESD）瞬態電壓抑制（TVS）保護二極管。通過55mA限流5V輸出（5V_OUT）為HDMI電力線供電.5V_OUT和熱插拔檢測（HPD）電路的控制與LS_OE控制信號無關，其通過CT_HPD引腳進行控制，使得在啟用HDMI鏈路前即可激活檢測方案（5V_OUT和HPD）.SDA，SCL和CEC線路上拉到A側的V _CCA 。在B側，CEC_B引腳上拉到內部3.3V電源軌，SCL_B和SDA_B均上拉到5V電源軌（5V_OUT）.SCL和SDA引腳滿足I ² C規范，可驅動高達750pF電容負載，超出了HDMI 1.4規范.HPD_B端口配有毛刺脈沖濾波器，可在插入HDMI連接器時避免由插座跳起引起的錯誤檢測.TPD12S016的5V_OUT引腳具有反向電流阻斷功能。系統斷電，SCL_B，SDA_B和CEC_B引腳也具有反向電流阻斷功能。
