TPD4S1394 具有帶電插入檢測電路的 Firewire ESD 鉗位

數據： TPD4S1394 Firewire ESD Clamp With Live-Insertion Detection Circuit 數據表

描述

TPD4S1394為IEEE 1394端口提供強大的系統級ESD解決方案，以及用于連接低壓的高速線路的實時插入檢測機制， ESD敏感核心芯片組。該器件可保護和監控多達兩個差分輸入對。優化的線路電容可保護數據線，數據速率超過1.6 GHz，而不會降低信號完整性。

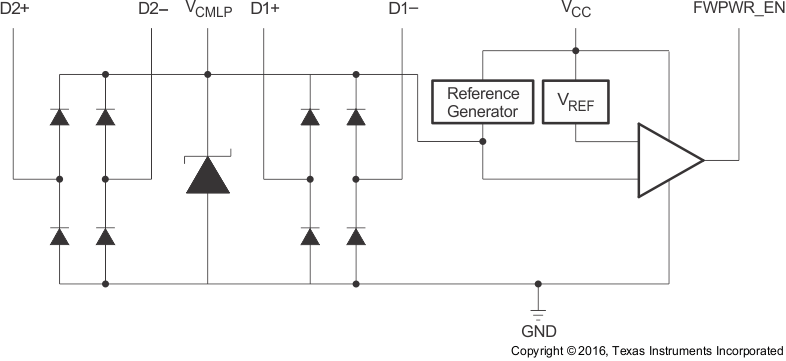

TPD4S1394集成了一個帶電插入檢測電路，當輸入數據上存在不正確的電壓電平時，其輸出狀態會發生變化線。 FWPWR_EN信號控制外部FireWire端口電源開關。在實時插入事件期間，如果D +或D-引腳上存在浮動GND或高電平信號，則內部比較器檢測到這些變化并將FWPWR_EN信號拉至低電平狀態。當FWPWR_EN被驅動為低電平時，有一個內部延遲機制，無論比較器的輸入如何，都會阻止它被驅動為高電平狀態。

此外，TPD4S1394還對四個輸入引腳執行ESD保護：D1 + ，D1-，D2 +和D2-。 TPD4S1394符合IEC61000-4-2（4級）ESD保護和±15kV HBM ESD保護。 TPD4S1394的特點是在-40°C至85°C的環境空氣溫度下工作。

VCC需要一個0.1μF的去耦電容。

特性

IEEE 1394實時插入檢測
ESD保護超過IEC61000-4-2（4級）
- ±15kV人體模型（HBM）
- ±6-kV IEC 61000-4-2接觸放電
4通道匹配用于高速差分線路的ESD鉗位
流通，單列引腳映射簡化了電路板布局
采用8引腳X2SON（DQL）封裝
申請
- 火線接口

所有其他商標均為其各自所有者的財產 < /p>

參數 與其它產品相比?應用特定端口保護

?
IO Capacitance (Typ) (pF)
Breakdown Voltage (Min) (V)
IEC 61000-4-2 Contact (+/- kV)
IEC 61000-4-2 Air-Gap (+/- kV)
Features
Bi-/Uni-Directional
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Dynamic Resistance (Typ) (?)
Clamping Voltage (V)
?
