      TPD12S521 HDMI 發送器端口保護和接口設備

      數據：

      描述

      TPD12S521是一款用于高清多媒體接口（HDMI）發送器端口的單芯片靜電放電（ESD）電路保護裝置。在提供具有瞬態電壓抑制（TVS）二極管的ESD保護的同時，TVS保護在高速差分信號中幾乎不會產生額外的毛刺。高速轉換最小化差分信號（TMDS）ESD保護線僅增加0.8 pF電容。

      低速控制線提供電壓電平轉換，無需外部電壓電平轉換器我知道了。控制線TVS二極管為控制線增加了3.5pF的電容。 38引腳DBT封裝提供無縫布局布線選項，可消除差分信號對的布線毛刺。 DBT封裝間距（0.5 mm）與HDMI連接器間距匹配。此外，引腳映射遵循與HDMI連接器引腳映射相同的順序。 TPD12S521提供片上限流開關，引腳38的輸出額定值為55 mA。即使接收器設備斷電，也可以檢測HDMI接收器。

      特性

      • IEC 61000-4-2 4級ESD保護
        • ±8kV外部接觸線放電
      • 用于HDMI驅動器的單芯片ESD解決方案
      • 具有55 mA電流輸出的片上電流調節器
        輸出
      • 支持所有HDMI 1.3和HDMI 1.4數據速率
        （-3 dB頻率> 3 GHz）
      • 0.8-pF高速TMDS電容

      • 0.05-pF匹配差分信號對之間的電容

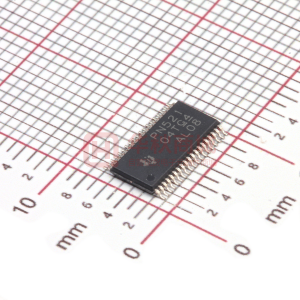

      • 38引腳TSSOP提供帶HDMI連接器的無縫布局選項
      • 反向驅動保護
        • TMDS_D [2：0 ] +/-
        • TMDS_CK +/-
        • CE_REMOTE_OUT
        • DDC_DAT_OUT
        • DDC_CLK_OUT
        • HOTPLUG_DET_OUT
      • 無鉛包裝

      參數 與其它產品相比?應用特定端口保護

      ?
      IO Capacitance (Typ) (pF)
      Breakdown Voltage (Min) (V)
      IEC 61000-4-2 Contact (+/- kV)
      IEC 61000-4-2 Air-Gap (+/- kV)
      Interface
      Features
      Bi-/Uni-Directional
      IO Leakage Current (Max) (nA)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Dynamic Resistance (Typ) (?)
      Clamping Voltage (V)
      TPD12S521 TPD12S015 TPD12S015A TPD12S016 TPD12S520 TPD13S523 TPD5S115 TPD5S116
      0.8 ? ? 1.3 ? ? 1.3 ? ? 1 ? ? 0.9 ? ? 0.9 ? ? 4.7 ? ? 8 ? ?
      9 ? ? 9 ? ? 9 ? ? 9 ? ? 9 ? ? 6 ? ? 6.5 ? ? 6.5 ? ?
      8 ? ? 8 ? ? 8 ? ? 8 ? ? 8 ? ? 12 ? ? 18 ? ? 15 ? ?
      ? 12 ? ? 12 ? ? 12 ? ? ? 14 ? ? 18 ? ? 15 ? ?
      HDMI 1.4/1.3 ? ? HDMI 1.4/1.3 ? ? HDMI 1.4/1.3 ? ? HDMI 1.4/1.3 ? ? HDMI 1.4/1.3 ? ? HDMI 1.4/1.3 ? ? HDMI 1.4/1.3
      HDMI 2.0 ? ?      		 HDMI 1.4/1.3
      HDMI 2.0 ? ?
      Current Limit
      Level Shifter ? ?      		 Current Limit
      DC-DC
      Level Shifter ? ?      		 Current Limit
      DC-DC
      Level Shifter ? ?      		 Current Limit
      Level Shifter ? ?      		 Level Shifter ? ? Current Limit ? ? Current Limit
      DC-DC
      Level Shifter ? ?      		 Current Limit
      Level Shifter ? ?
      Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ?
      1000 ? ? 2500 ? ? 2500 ? ? 500 ? ? 1000 ? ? 65 ? ? 2500 ? ? 5000 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      TSSOP ? ? DSBGA ? ? DSBGA ? ? TSSOP
      UQFN ? ?      		 TSSOP
      WQFN ? ?      		 TSSOP
      UQFN ? ?      		 DSBGA ? ? DSBGA ? ?
      38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP) ? ? See datasheet (DSBGA) ? ? See datasheet (DSBGA) ? ? 24TSSOP: 50 mm2: 6.4 x 7.8(TSSOP)
      24UQFN: 8 mm2: 2 x 4(UQFN) ? ?      		 38TSSOP: 62 mm2: 6.4 x 9.7(TSSOP)
      24WQFN: 7 mm2: 1.5 x 4.5(WQFN) ? ?      		 16TSSOP: 32 mm2: 6.4 x 5(TSSOP)
      16UQFN: 5 mm2: 1.8 x 2.6(UQFN) ? ?      		 See datasheet (DSBGA) ? ? See datasheet (DSBGA) ? ?
      3 ? ? 1 ? ? 1 ? ? 1 ? ? 0.6 ? ? 0.5 ? ? ? 0.33 ? ?
      9 ? ? 15 ? ? 15 ? ? 10 ? ? 9 ? ? 13 ? ? 9 ? ? 8 ? ?

      方框圖 (1)
