TUSB1210 USB2.0 高速 480Mbps ULPI PHY 收發器

數據： TUSB1210 Stand-Alone USB Transceiver Chip Silicon 數據表

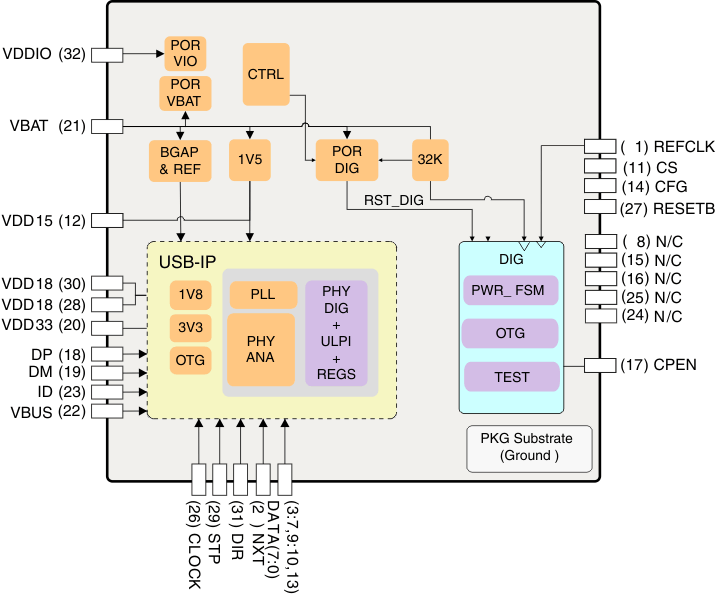

描述

TUSB1210是一款USB2.0收發器芯片，旨在通過ULPI接口與USB控制器連接。該器件支持所有USB2.0數據速率（高速480 Mbps，全速12 Mbps和低速1.5 Mbps），并兼容主機和外設模式。該器件還支持UART模式和傳統ULPI串行模式。 TUSB1210還支持USB 2.0規范的OTG（Ver1.3）可選附錄，包括HNP和SRP。

發射機中的DP /DM外部元件補償補償了串聯阻抗的變化，以便與數據線阻抗和接收器輸入阻抗匹配，以限制數據反射，從而改善眼圖。

以下應用部分中的信息不是TI組件規范的一部分，TI不保證其準確性或完整性。 TI的客戶負責確定組件的適用性?？蛻魬?yīng)驗證并測試其設計實現，以確認系統功能。

特性

USB2.0 PHY收發器芯片，設計用于通過ULPI接口與USB控制器接口，完全符合：
- 通用串行總線規范 Rev. 2.0
- USB 2.0規范版本的On-The-Go補充說明1.3
- UTMI +低引腳接口（ULPI）規范
  Rev。 1.1
- ULPI 12針SDR接口
DP /DM線路外部元件補償
（專利號US7965100 B1）
主機，外設和OTG設備的接口
核心;針對具有內置USB OTG設備核心的便攜式設備或系統ASIC進行了優化
支持主機協商協議（HNP）和會話請求協議的完整USB OTG物理前端（SRP）
V _BUS過壓保護電路保護范圍為-2 V至20 V的
V _BUS引腳
DP，DM，
和ID引腳的內部5 V短路保護，用于電纜短路至V _BUS引腳
ULPI接口：
- I /O接口（1.8 V）針對無端接50Ω線路阻抗進行了優化
- ULPI時鐘引腳（60 MHz）支持輸入和輸出時鐘配置
- 完全可編程ULPI兼容寄存器
  套件
全工業級工作溫度范圍-40°C至85°C
提供32引腳四方扁平無引線[QFN（RHB）]封裝
應用
- 移動電話
- 便攜式計算機
- 視頻游戲控制臺es
- 臺式電腦
- 便攜式音樂播放器

所有其他商標均為其所有權各自所有者

參數 與其它產品相比?USB 控制器和收發器

?
ESD HBM (kV)
USB Speed (Mbps)
App Proc Local Bus
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

TUSB1210	TUSB1210-Q1	TUSB1211
2 ? ?	1.5 ? ?	2 ? ?
480 ? ?	480 ? ?	480 ? ?
ULPI ? ?	ULPI ? ?	ULPI ? ?
Catalog ? ?	Automotive ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
VQFN ? ?	VQFN ? ?	BGA MICROSTAR JUNIOR ? ?
32VQFN: 25 mm2: 5 x 5(VQFN) ? ?	32VQFN: 25 mm2: 5 x 5(VQFN) ? ?	36BGA MICROSTAR JUNIOR: 12 mm2: 3.5 x 3.5(BGA MICROSTAR JUNIOR) ? ?
32VQFN ? ?	32VQFN ? ?	36BGA MICROSTAR JUNIOR ? ?
