TUSB8043 具有 HID/I2C 轉換功能的 4 端口 SuperSpeed 5.0Gbps USB 3.1 集線器

數據： TUSB8043帶 USB 告示板的四端口 USB 3.1 1 代集線器數據表 (Rev. A)

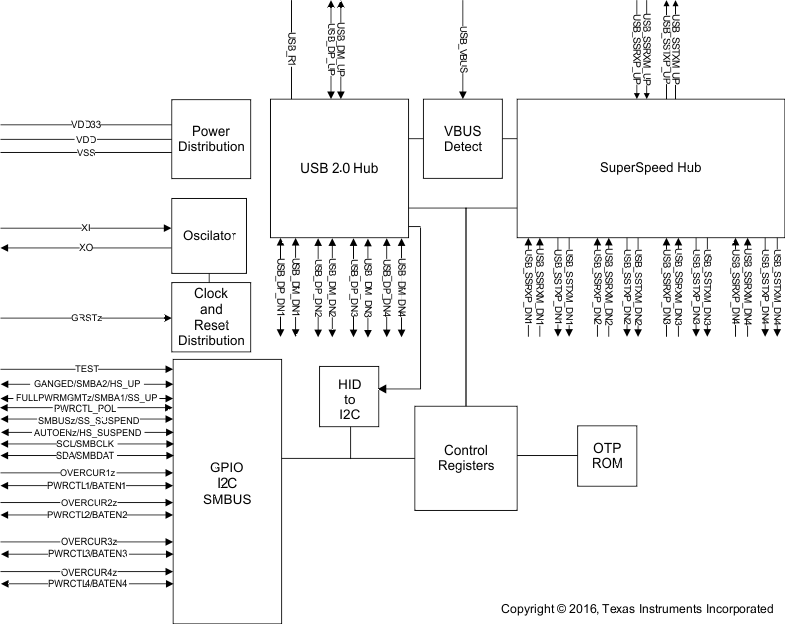

描述

TUSB8043是一款四端口USB 3.1 1代集線器。該器件在上行端口上可提供同步超快速和高速/全速USB連接，在下行端口上可提供超快速，高速，全速或者低速USB連接。當上行端口連接到一個僅支持高速或全速/低速連接的電氣環境中時，下行端口上的超快速USB連接將會禁用。

當上行端口連接到一個僅支持全速/低速連接的電氣環境中時，下行端口上的超快速USB和高速連接將會禁用。

TUSB8043支持每端口或成組電源開關和過流保護，并且還支持電池充電應用。

按照USB主機的要求，一個端口電源單獨控制集線器開關為每個下行端口加電或者斷電。同樣地，當一個端口電源單獨控制集線器感測到一個過流事件時，它只關閉到受影響的下行端口的電源。

當需要為任一端口供電時，一個成組集線器開關打開到其有下行端口的電源。只有當所有端口處于電源可被移除的狀態時，到下行端口的電源才可被關閉。同樣地，當一個成組集線器感測到一個過流事件時，到所有下行端口的電源將被關閉。

TUSB8043下行端口可提供電池充電下行端口（CDP）握手支持，以此為電池充電應用提供支持。在未連接上行端口的情況下，該器件還支持專用充電端口（DCP）模式.DCP模式為支持USB電池充電，Galaxy充電和符合中國電信行業標準YD /T 1591-2009的USB器件提供支持。此外，在未連接上行端口的情況下，TUSB8043支持分頻器充電端口模式（ACPx模式），并且可以在所有模式之間進行自動切換，切換順序從ACP3模式開始，到DCP模式結束。

TUSB8043能夠包括電池充電支持在內的部分特性提供引腳搭接配置，還能夠通過OTP ROM，I ² C EEPROM或I ² C /SMBus從機接口PID，VID，自定義端口和物理層配置提供定制支持。使用I ² C EEPROM或I ² C /SMBus從機接口時，還可以提供定制字串支持。

TUSB8043通過內部USB HID和I ² C接口支持連接的EEPROM編程。

該器件采用64引腳RGC封裝，商用版的工作溫度范圍為0°C至70°C。

特性

四端口 USB 3.1 1 代集線器
USB 2.0 集線器特性
- 多事務轉換器 (MTT) 集線器：四個事務轉換器
- 每個事務轉換器具有兩個異步端點緩沖器
支持電池充電：
- 在未連接或未配置上行端口的情況下，可支持 D+/D- 分頻器充電端口（ACP1、ACP2 和 ACP3）
- 在未連接上行端口的情況下，可支持自動模式以在 DCP 或 ACP 模式之間進行切換
- 支持 Galaxy 充電
- 充電下行端口 (CDP) 模式（上行端口已連接）
- 專用充電端口 (DCP) 模式（上行端口未連接）
- DCP 模式符合中國電信行業標準 YD/T 1591-2009
支持用作 USB 3.1 1 代或者 USB 2.0 復合器件
支持每端口或成組電源開關以及過流通知輸入
支持四個外部下行端口且內部僅支持 USB 2.0 端口，可適用于 USB HID 至 I²C 功能
適用于通過 USB HID 以實現 I²C 控制的內部下行端口支持高速、全速運行。運行速度與上行端口速度匹配。
支持讀取和寫入 I²C 的供應商請求，并且在 100k 和 400k（默認）條件下支持 EEPROM 讀取
I²C 主機支持時鐘拉伸
可使用一次性可編程 (OTP) ROM、串行 EEPROM 或 I²C/SMBus 受控接口進行自定義配置：
- VID 和 PID
- 端口定制
- 生產商和產品字串（OTP ROM 不支持）
- 序列號（OTP ROM 不支持）
可使用引腳選擇、EEPROM 或 I²C/SMBus 從機接口選擇應用特性
提供 128 位通用唯一標識符 (UUID)
通過 USB 2.0 上行端口支持板載和系統內 EEPROM 編程
單時鐘輸入，24MHz 晶振或者振蕩器
下行端口僅可對 USB 2.0 進行配置
64 引腳 QFN 封裝 (RGC)

All trademarks are the property of their respective owners.

參數 與其它產品相比?USB 集線器

?
USB Speed (Mbps)
Integrated MCU Architecture
Supply Voltage(s) (V)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

TUSB8043	TUSB8020B	TUSB8041	TUSB8041A	TUSB8042	TUSB8044
5000 ? ?	5000 ? ?	5000 ? ?	5000 ? ?	5000 ? ?	5000 ? ?
N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?	N/A ? ?
1.1 3.3 ? ?	1.1 3.3 ? ?	1.1 3.3 ? ?	1.1 3.3 ? ?	1.1 3.3 ? ?	1.1 3.3 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
0 to 70 ? ?	-40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?
VQFN ? ?	HTQFP ? ?	VQFN ? ?	VQFN ? ?	VQFN ? ?	VQFN ? ?
64VQFN: 81 mm2: 9 x 9(VQFN) ? ?	48HTQFP: 81 mm2: 9 x 9(HTQFP) ? ?	64VQFN: 81 mm2: 9 x 9(VQFN) ? ?	64VQFN: 81 mm2: 9 x 9(VQFN) ? ?	64VQFN: 81 mm2: 9 x 9(VQFN) ? ?	64VQFN: 81 mm2: 9 x 9(VQFN) ? ?
64VQFN ? ?	48HTQFP ? ?	64VQFN ? ?	64VQFN ? ?	64VQFN ? ?	64VQFN ? ?
