DRV10964 DRV10964 5V、三相正弦無傳感器 BLDC 電機驅動器

數據： DRV10964 5V、三相正弦無傳感器 BLDC 電機驅動器數據表

描述

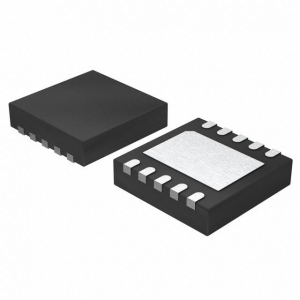

DRV10964是一款帶有集成功率金屬氧化物半導體場效應應晶體管（MOSFET）的三相無傳感器電機驅動器。該器件專門針對高效，低噪聲和低外部組件數的電機驅動應用而設計。專有的無傳感器無窗口180°正弦控制方案可提供超靜音的電機驅動性能.DRV10964具備智能鎖定檢測功能，與其他內部保護電路搭配使用以確保器件安全運行.DRV10964采用帶有外露散熱焊盤的高效散熱型10引腳超小外形尺寸無引線（USON）封裝。

特性

專有的無傳感器無窗口
180°正弦控制方案
輸入電壓范圍：2.1V至5.5V電壓
休眠模式下的靜態電流低至15μA（典型值）
驅動器高側和低側（H + L）總導通電阻（Rdson）小于1.5Ω
電流限制和短路電流保護
鎖定檢測
電壓浪涌保護（AVS）
欠壓閉鎖（UVLO）
熱關斷

應用范圍

筆記本CPU風扇
ASIC冷卻風扇

所有商標均為其各自所有者的財產。

參數 與其它產品相比?集成 FET 的無刷直流驅動器

?
Vs (Min) (V)
Vs (Max) (V)
RMS Output Current (A)
Peak Output Current (A)
RDS(ON) (HS + LS) (mOhms)
Number of Half Bridges
Control I/F
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

DRV10964	DRV10866	DRV10963
2.1 V ? ?	1.65 ? ?	2.1 ? ?
5.5 V ? ?	5.5 ? ?	5.5 ? ?
0.5 ? ?	0.68 ? ?	0.5 ? ?
0.5 ? ?	0.68 ? ?	0.5 ? ?
1000 ? ?	800 ? ?	1000 ? ?
3 ? ?	3 ? ?	3 ? ?
PWM ? ?	PWM ? ?	PWM ? ?
180 Degree Sinusoidal Commutation Easy Spin-Up Configuration FG Feedback 15uA Sleep Current ? ?	150 Degree Commutation FG Feedback 5uA Sleep Current ? ?	180 Degree Sinusoidal Commutation Highly Configurable FG Feedback 15uA Sleep Current ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 85 ? ?	-40 to 125 ? ?
10SON ? ?	10WSON ? ?	10SON ? ?
