DRV8835 2A 低電壓步進或具有雙電源的單路/雙路刷式直流電機驅動器（PWM 或 PH/EN 控制器）

數據：雙路低電壓 H-橋集成電路 (IC), DRV8835 數據表 (Rev. D)

描述

DRV8835為攝像機，消費類產品，玩具，和其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。此器件有兩個H橋驅動器，并且能夠驅動兩個直流電機或者一個步進電機，以及其它諸如螺線管的器件。每個輸出驅動器功能塊包括配置為H橋的N通道功率MOSFET以驅動電機繞組。一個內部電荷泵生成所需的柵極驅動電壓。

DRV8835的每個H橋能夠提供高達1.5A的輸出電流。它在0V至11V的電機電源電壓范圍，以及2V

可選擇的相位/使能和IN /IN接口與工業標準器件兼容。

內部關斷功能支持過流保護，短路保護，欠壓鎖定以及過溫保護。

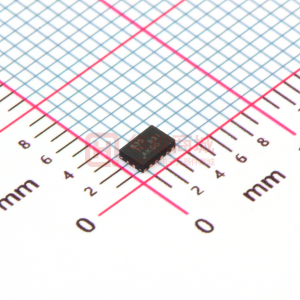

DRV8835采用具有PowerPAD的極小型12引腳WSON封裝（環保型：符合RoHS標準且不含Sb /Br）。

特性

雙H橋電機驅動器
- 能夠驅動兩個直流電機或者一個步進電機
- 低金屬氧化物半導體場效應應晶體管（MOSFET）導通電阻：
  高側+低側（HS + LS）305mΩ
每個H橋1.5A的<大>并橋可聯實現3A的驅動電流
2V至7V邏輯電源電壓范圍

獨立的邏輯和電機電源引腳

靈活的脈寬調制（ PWM）或者相位/使能接口

具有95nA最大電源電流的低功耗睡眠模式

極小型2mm x 3mm晶圓級小外形尺寸無引線（WSON）封裝

應用范圍

由電池供電的設備：
- 攝像機
- 數字單鏡頭反光（DSLR）鏡頭
- 消費類產品
- 玩具
- 機器人技術
- 醫療設備

參數 與其它產品相比?集成 FET 的有刷直流驅動器

?
Vs (Min) (V)
Vs (Max) (V)
RMS Output Current (A)
Peak Output Current (A)
Number of Full Bridges
Control I/F
RDS(ON) (HS + LS) (mOhms)
Number of Half Bridges
Features
Rating
Operating Temperature Range (C)
Pin/Package
?
