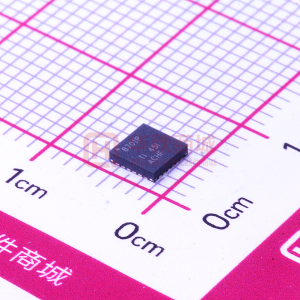

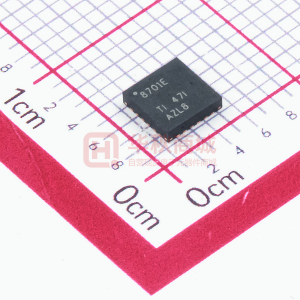

      DRV8701 DRV8701 H 橋柵極驅動器

      數據：

      描述

      DRV8701是一款采用4個外部N通道MOSFET的單路H橋柵極驅動器，主要用于驅動12V至24V雙向有刷直流電機。

      該器件可通過PH /EN（DRV8701E）或PWM（DRV8701P）接口輕松連接控制器電路。內置的感測放大器能夠實現可調節的電流控制。這款柵極驅動器內置有DRV8701采用9.5VV GS 柵極驅動電壓來驅FET FET。所有外部FET的柵極驅動電流均可通過IDRIVE引腳上的單個外部電阻進行配置。

      低功耗睡眠模式可將內部電路關斷，從而實現極低的靜態電流消耗。這種睡眠模式可通過將nSLEEP引腳置為低電平來設定。

      該器件內置以下保護功能：欠壓鎖定，電荷泵故障，過流關斷，短路保護，前置驅動器故障以及過熱保護。故障情況通過nFAULT引腳指示。

      特性

      • 單路H橋柵極驅動器
        • 驅動4個外部N通道金屬氧化物半導體場效應應晶體管（MOSFET）
        • 支持100％脈寬調制（PWM）占空比
      • 5.9V至45V工作電源電壓范圍
      • 兩個控制接口選項
        • PH / E N（DRV8701 E ）
        • P WM（DRV8701） P ）
      • 可調節柵極驅動（5級）
        • 6mA至150mA拉電流
        • 12.5mA至300mA灌點流
      • 支持1.8V，3.3V和5V邏輯輸入
      • 分流放大器（20V /V）
      • 集成PWM電流調節功能
        • 限制電機浪涌電流
      • 低功耗睡眠模式（9μA）
      • 用于外部元件供電
        • AVDD：4.8V，最高支持30mA輸出負載
        • DVDD：3.3V，最高支持30mA輸出負載
      • 小型封裝尺寸
        • 24引腳薄型四方扁平無引線（VQFN）（PowerPAD）
        • 4.0mm×4.0mm×0.9mm
      • 保護特性：
        • VM欠壓閉鎖（UVLO）
        • 電荷泵電壓（CPUV）
        • 過流保護（OCP）
        • 前置驅動器故障（PDF）
        • 熱關斷（TSD）
        • 故障狀態輸出（nFAULT）

      應用

      • 工業有刷直流電機
      • 機器人
      • 家庭自動化
      • 工業泵和閥
      • 電動工具
        • < li>手持式真空吸塵器

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?有刷直流柵極驅動器

      ?
      Vs (Min) (V)
      Vs (Max) (V)
      Peak Output Sink Current Gate Drive (Max) (A)
      Peak Output Source Current Gate Drive (Max) (A)
      Control I/F
      Features
      Rating
      DRV8701
      5.9 ? ?
      45 ? ?
      0.3 ? ?
      0.15 ? ?
      PHASE/ENABLE
      PWM ? ?
      Adjustable Gate Drive Settings
      3.3V/5V LDO
      Integrated Current Shunt Amplifier
      Low-Power Sleep Mode ? ?
      Catalog ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
