      TPS60403-Q1 汽車類未穩壓 60mA 充電泵電壓反向器

      數據：

      描述

      TPS6040x-Q1系列器件可在1.8 V至5.25 V的輸入電壓范圍內產生非穩壓負輸出電壓。器件通常由5 V或3.3 V的預調節電源軌。由于其寬輸入電壓范圍，可以為兩個或三個NiCd，NiMH或堿性電池單元以及一個鋰離子電池供電。

      < p>構建完整的DC-DC電荷泵逆變器只需要三個外部1μF電容。該器件采用5引腳SOT-23封裝，可在50 mm 2 電路板區域內構建。更換通常需要通過集成電路啟動負載的肖特基二極管可以實現額外的電路板面積和元件數量減少。

      TPS6040x-Q1可以提供60 mA的最大輸出電流，具有典型轉換功能在寬輸出電流范圍內效率大于90％。提供三種器件選項TPS60401 /2/3-Q1，具有20 kHz，50 kHz和250 kHz固定頻率操作。 TPS60400-Q1器件具有可變開關頻率，可在寬負載范圍的應用中降低工作電流，并可通過低值電容實現設計。

      特性

      • 符合汽車應用要求
      • AEC-Q100測試指南，結果如下：
        • 設備溫度1級：-40°C至+ 125°C環境工作溫度范圍
        • 器件HBM ESD分級2級
        • 器件CDM ESD分類級別C6
      • 反轉輸入電源電壓
      • 高達60 mA的輸出電流
      • 僅需要三個小型1μF陶瓷電容器
      • 輸入電壓范圍從1.8 V至5.25 V
      • PowerSave模式可在低輸出電流下提高效率（TPS60400-Q1）
      • 器件靜態電流典型值：100μA
      • 用于啟動負載的集成有源肖特基二極管

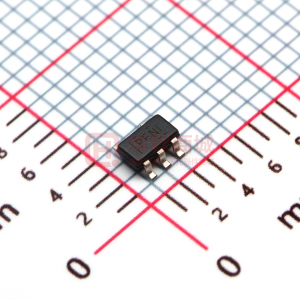

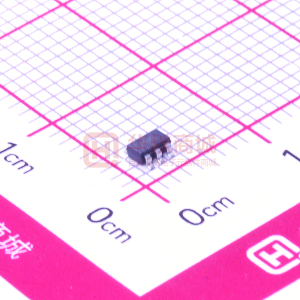

      • 小型5引腳SOT23封裝
      • 可用的評估模塊：TPS60400EVM-178

      參數 與其它產品相比?降壓/升壓或反相充電泵 （無電感器）

      ?
      Topology
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS60403-Q1 TPS60400-Q1 TPS60401-Q1 TPS60402-Q1
      Inverting ? ? Inverting ? ? Inverting ? ? Inverting ? ?
      1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ?
      5.25 ? ? 5.25 ? ? 5.25 ? ? 5.25 ? ?
      -1.8 ? ? -1.8 ? ? -1.8 ? ? -1.8 ? ?
      -5.25 ? ? -5.25 ? ? -5.25 ? ? -5.25 ? ?
      0.06 ? ? 0.06 ? ? 0.06 ? ? 0.06 ? ?
      250 ? ? 50 ? ? 20 ? ? 50 ? ?
      250 ? ? 250 ? ? 20 ? ? 50 ? ?
      0.425 ? ? 0.125 ? ? 0.065 ? ? 0.12 ? ?
      N/A ? ? N/A ? ? N/A ? ? N/A ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      SOT-23 ? ? SOT-23 ? ? SOT-23 ? ? SOT-23 ? ?
