      TPS63050 小型單電感器降壓/升壓轉換器

      數據：

      描述

      TPS6305x系列器件是一款靜態電流較低的高效降壓/升壓轉換器，適用于輸入電壓高于或低于輸出電壓的應用。

      在升壓模式下，持續輸出電流最高可達500mA;在降壓模式下，持續輸出最高可達1A。最大平均開關電流限制為1A（典型值）.TPS6305x系列器件在整個輸入電壓范圍內針對輸出電壓進行穩壓操作，可根據輸入電壓自動切換為降壓或升壓模式，從而在兩種模式之間實現無縫轉換。

      該降壓/升壓轉換器基于使用同步整流的固定頻率PWM控制器，可實現最高效率。在負載電流較低的情況下，該轉換器進入節能模式，從而在整個負載電流范圍內保持高效率。 /p>

      用戶可以通過脈頻調制（PFM）/PWM引腳選擇自動PFM /PWM工作模式或強制PWM工作模式。在PWM模式下通常使用2.5MHz固定頻率。使用一個外部電阻器分壓器可對輸出壓進行編程，或者在芯片上對輸出電壓進行內部固定。轉換器可被禁用以大大減少電池消耗。在關斷期間，負載從電池上斷開。該器件采用12引腳芯片尺寸球狀引腳柵格陣列（DSBGA）封裝和12引腳HotRod封裝。

      特性

      • 實時降壓或升壓，支持在降壓模式和升壓模式之間無縫轉換
      • 2.5 V至5.5V輸入電壓范圍
      • 0.5A持續輸出電流：V IN ≥2.5V，
        V OUT = 3.3V
      • 提供可調節輸出電壓和固定輸出電壓兩種選項
      • 升壓模式下的效率高于90％，而降壓模式下的效率高于95％
      • 2.5MHz典型開關頻率
      • 可調節平均輸入電流限值
      • 可調節軟啟動時間
      • 器件靜態電流＆lt; 60μA
      • 自動節能模式或強制脈寬調制（PWM）模式
      • 關斷期間負載斷開
      • 過熱保護

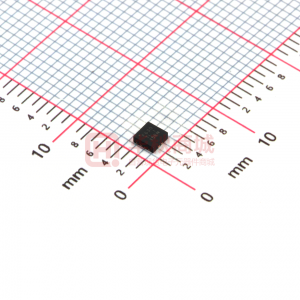

      • 采用1.6mm x 1.2mm，12引腳WCSP小型封裝和2.5mm x 2.5mm，12引腳，HotRod?QFN封裝

      應用

      • 蜂窩/智能電話
      • 平板電腦
      • 個人電腦和智能手機附件
      • 電池供電類應用
      • 智能電網/智能電表

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓/升壓、反相或分離軌轉換器（集成式開關）

      ?
      Topology
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Switch Current Limit (Typ) (A)
      Duty Cycle (Max) (%)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Iout (Max) (A)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS63050 TPS63024 TPS630250 TPS63027 TPS63051 TPS63070
      Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ?
      2.5 ? ? 2.3 ? ? 2.3 ? ? 2.3 ? ? 2.5 ? ? 2 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 16 ? ?
      2.5 ? ? 2.5 ? ? 2.3 ? ? 1 ? ? 3.3 ? ? 2.5 ? ?
      5.5 ? ? 3.6 ? ? 3.6 ? ? 5.5 ? ? 3.3 ? ? 9 ? ?
      1 ? ? 3 ? ? 4.5 ? ? 4.5 ? ? 1 ? ? 3.6 ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2100 ? ?
      2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2800 ? ?
      0.045 ? ? 0.035 ? ? 0.035 ? ? 0.035 ? ? 0.045 ? ? 0.05 ? ?
      Adjustable Current Limit
      Enable
      Light Load Efficiency
      Load Disconnect
      Power Good
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Output Discharge ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Load Disconnect
      Power Good
      Synchronous Rectification
      UVLO Fixed ? ?      		 Dynamic Voltage Scaling
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Power Good
      Synchronous Rectification
      UVLO Fixed
      Voltage Margining ? ?
      0.5 ? ? 1.5 ? ? 2 ? ? 2 ? ? 0.5 ? ? 2 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      DSBGA
      VQFN-HR ? ?      		 DSBGA ? ? DSBGA
      VQFN-HR ? ?      		 DSBGA ? ? DSBGA
      VQFN-HR ? ?      		 VQFN-HR ? ?
