TPS63700 采用 3x3 QFN 封裝的可調節 -15V 輸出反向 DC/DC 轉換器

數據： TPS63700 DC-DC Inverter 數據表

描述

TPS63700是一款反相DC /DC轉換器，可產生低至-15 V的負輸出電壓，輸出電流高達360 mA，具體取決于輸入電壓輸出電壓比。該器件的峰值效率為84％，是便攜式電池供電設備的理想選擇。輸入電壓范圍為2.7 V至5.5 V，使TPS63700可以直接由鋰離子電池，3節NiMH /NiCd，3.3 V或5 V電源軌供電。

逆變器采用固定頻率脈沖寬度調制（PWM）控制拓撲結構。該器件具有內部電流限制，過壓保護和熱關斷功能，可在故障條件下實現最高可靠性。

開關頻率通常為1.4 MHz，允許使用小型外部元件，從而實現小尺寸解決方案。 /p>

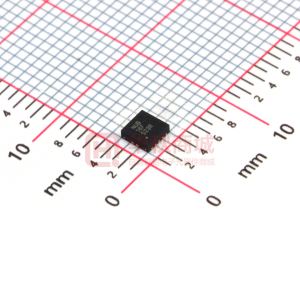

TPS63700采用小型3毫米×3毫米SON-10封裝。

特性

可調輸出電壓低至-15 V
2.7 V至5.5 V輸入電壓范圍
高達360 mA的輸出電流
1000 mA典型開關電流限制
效率高達84％
典型的1.4 MHz固定頻率PWM操作
熱關斷
典型-19V輸出過壓保護
1.5μA關斷電流
小3 mm× 3毫米SON-10封裝（DRC）

所有其他商標均為其各自所有者的財產PowerPAD是德州儀器的商標

APPLICATIONS < ul>

通用負電壓電源

中小尺寸OLED顯示器

偏置電源

參數 與其它產品相比?降壓/升壓、反相或分離軌轉換器（集成式開關）

?
Topology
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Switch Current Limit (Typ) (A)
Duty Cycle (Max) (%)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Iout (Max) (A)
Operating Temperature Range (C)
Rating
Package Group
?

TPS63700	TPS63710
Inverting ? ?	Inverting ? ?
2.7 ? ?	3.1 ? ?
5.5 ? ?	14 ? ?
-15 ? ?	-5.5 ? ?
-2 ? ?	-1 ? ?
1 ? ?	2.1 ? ?
87.5 ? ?	70 ? ?
1250 ? ?	1400 ? ?
1380 ? ?	1600 ? ?
0.97 ? ?	15 ? ?
Enable Load Disconnect UVLO Fixed ? ?	Enable Output Discharge Power Good Synchronous Rectification UVLO Fixed ? ?
0.36 ? ?	1 ? ?
-40 to 85 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?
VSON ? ?	SON ? ?
