      TPS60401 具有固定 20kHz 操作的 60mA 充電泵電壓反向器

      數據：

      描述

      TPS6040x系列器件可在1.6 V至5.5 V的輸入電壓范圍內產生未調節的負輸出電壓。器件通常由預調節電源供電5 V或3.3 V的電壓軌。由于其寬輸入電壓范圍，可以為兩個或三個NiCd，NiMH或堿性電池單元以及一個鋰離子電池供電。

      僅三個需要外部1μF電容來構建完整的DC-DC電荷泵逆變器。該器件采用5引腳SOT-23封裝，可在50 mm 2 電路板區域內構建。通過集成電路替換啟動負載通常所需的肖特基二極管，可以實現額外的電路板面積和元件數量減少。

      TPS6040x可通過典型轉換提供60 mA的最大輸出電流在寬輸出電流范圍內效率大于90％。提供三種器件選項，包括20 kHz，50 kHz和250 kHz固定頻率操作。 TPS60400具有可變開關頻率，可在寬負載范圍的應用中降低工作電流，并可通過低值電容實現設計。

      特性

      • 反轉輸入電源電壓
      • 輸出電流高達60 mA
      • 僅三個小1 -μF陶瓷電容器

      • 輸入電壓范圍1.6 V至5.5 V
      • PowerSave模式，提高效率 - 低輸出電流（TPS60400）
      • 器件靜態電流典型值65μA
      • 用于啟動負載的集成有源肖特基二極管

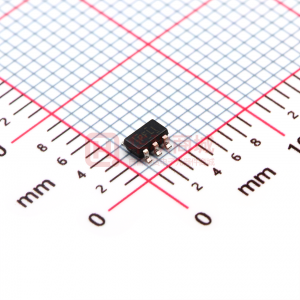

      • 小型5引腳SOT-23封裝
      • 可用的評估模塊
        TPS60400EVM-178

      參數 與其它產品相比?降壓/升壓或反相充電泵 （無電感器）

      ?
      Topology
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS60401 TPS60400 TPS60402 TPS60403
      Inverting ? ? Inverting ? ? Inverting ? ? Inverting ? ?
      1.6 ? ? 1.6 ? ? 1.6 ? ? 1.6 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      -5.25 ? ? -5.25 ? ? -5.25 ? ? -5.25 ? ?
      -1.6 ? ? -1.6 ? ? -1.6 ? ? -1.6 ? ?
      0.06 ? ? 0.06 ? ? 0.06 ? ? 0.06 ? ?
      13 ? ? 30 ? ? 30 ? ? 150 ? ?
      25 ? ? 350 ? ? 80 ? ? 400 ? ?
      0.07 ? ? 0.125 ? ? 0.275 ? ? 0.4 ? ?
      Light Load Efficiency Mode
      Synchronous Rectification ? ?      		 Light Load Efficiency Mode
      Synchronous Rectification ? ?      		 Light Load Efficiency Mode
      Synchronous Rectification ? ?      		 Light Load Efficiency Mode
      Synchronous Rectification ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23 ? ? SOT-23 ? ? SOT-23 ? ? SOT-23 ? ?

      方框圖 (1)
