      LM3481-Q1 用于開關穩壓器的 48V 寬輸入電壓低側 N 通道控制器

      數據：

      描述

      LM3481器件是一款多功能低側N-FET高性能控制器，用于開關穩壓器。該器件適用于需要低側FET的拓?fù)浣Y(jié)構，如升壓，反激，SEPIC等。 LM3481器件可以在極高的開關頻率下工作，以減小整體解決方案的尺寸。通過使用單個外部電阻或?qū)⑵渑c外部時鐘同步，可將LM3481器件的開關頻率調整為100kHz至1MHz之間的任何值。除逐周期電流限制外，電流模式控制還提供卓越的帶寬和瞬態響應?？赏ㄟ^(guò)單個外部電阻對電流限制進行編程。

      LM3481器件具有內部保護功能，如熱關斷，短路保護和過壓保護。省電關斷模式可將總電源電流降至5μA，并允許電源排序。內部軟啟動限制了啟動時的浪涌電流。

      特性

      • LM3481QMM是汽車級產品
        AEC-Q100 1級合格（?? 40°C至
        +125 °C工作結溫

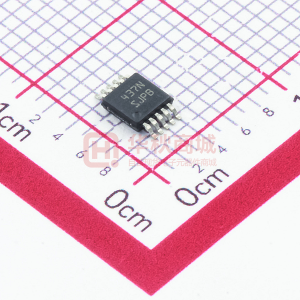

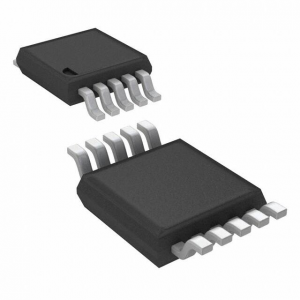

      • 10引腳VSSOP封裝
      • 內部推挽式驅動器具有1 A峰值電流能力
      • 電流限制和熱關斷
      • 使用電容器和電阻器優化頻率補償
      • 內部軟啟動
      • 電流模式操作
      • 可調節欠壓鎖定帶滯后
      • 輕負載下的脈沖跳躍
      • 主要規格
        • 2.97 V至48 V的寬電源電壓范圍
        • 100-kHz至1 MHz可調和可同步時鐘頻率
        • ±1.5％（過溫）內部
          參考
        • 10-μA關斷電流（過溫）

      參數 與其它產品相比?升壓控制器 （外部開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Switch Current Limit (Typ) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Iout (Max) (A)
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM3481-Q1 LM25122-Q1 LM3478 LM3488 LM5022-Q1 LM5122-Q1 LM5150-Q1 LM51501-Q1 TPS40210-Q1 TPS40211-Q1
      2.97 ? ? 3 ? ? 2.97 ? ? 2.97 ? ? 3 ? ? 3 ? ? 1.5 ? ? 1.5 ? ? 4.5 ? ? 4.5 ? ?
      48 ? ? 42 ? ? 40 ? ? 40 ? ? 60 ? ? 65 ? ? 42 ? ? 42 ? ? 52 ? ? 52 ? ?
      1.275 ? ? 3 ? ? 1.26 ? ? 1.26 ? ? 1.25 ? ? 3 ? ? 6.8 ? ? 6.0 ? ? 6.4 ? ? 6.4 ? ?
      500 ? ? 50 ? ? 500 ? ? 500 ? ? 300 ? ? 100 ? ? 10.5 ? ? 11.5 ? ? 300 ? ? 60 ? ?
      10 ? ? 20 ? ? 10 ? ? 10 ? ? 10 ? ? 20 ? ? 15 ? ? 15 ? ? 6 ? ? 6 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      100 ? ? 50 ? ? 100 ? ? 100 ? ? 170 ? ? 50 ? ? 220 ? ? 220 ? ? 35 ? ? 35 ? ?
      1000 ? ? 600 ? ? 1000 ? ? 1000 ? ? 2200 ? ? 1000 ? ? 2300 ? ? 2300 ? ? 1000 ? ? 1000 ? ?
      3.7 ? ? 4 ? ? 2.7 ? ? 2.7 ? ? 3.5 ? ? 4 ? ? 0.015 ? ? 0.015 ? ? 0.53 ? ? 0.53 ? ?
      Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Phase Interleaving
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up ? ?      		 Enable
      Frequency Synchronization
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Phase Interleaving
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency ? ?      		 Enable
      Frequency Synchronization ? ?      		 Enable
      Frequency Synchronization ? ?
      10 ? ? 20 ? ? 10 ? ? 10 ? ? 10 ? ? 20 ? ? 15 ? ? 15 ? ? 6 ? ? 6 ? ?
      85 ? ? 100 ? ? 100 ? ? 100 ? ? 90 ? ? 100 ? ? 87 ? ? 87 ? ? 95 ? ? 95 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Catalog ? ? Catalog ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      VSSOP ? ? HTSSOP ? ? SOIC
      VSSOP ? ?      		 VSSOP ? ? VSSOP ? ? HTSSOP ? ? WQFN ? ? WQFN ? ? MSOP-PowerPAD ? ? MSOP-PowerPAD ? ?

      方框圖 (3)
