      TPS563201 4.5V 至 17V 輸入、3A 輸出、同步 SWIFT 降壓轉換器

      數據：

      描述

      TPS563201和TPS563208是采用小外形尺寸晶體管（SOT）-23封裝的簡單易用型3A同步降壓轉換器。

      < p>兩款器件均經過優化，最大限度地減少了運行所需的外部組件并且可以實現低待機電流。

      這些開關模式電源（SMPS）器件采用D-CAP2模式控制，能夠提供快速瞬態響應，并且在無需外部補償組件的情況下支持諸如高分子聚合物等低等效串聯電阻（ESR）輸出電容以及超低ESR陶瓷電容器。

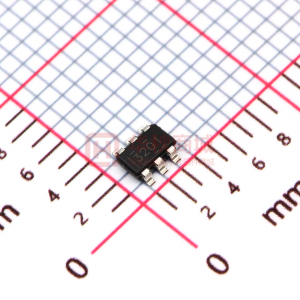

      TPS563201可在脈沖跳躍模式下運行，從而能在輕載運行期間保持高效率.TPS563201和TPS563208采用6引腳1.6mm×2.9mm SOT（DDC）封裝，額定結溫范圍為-40°C至125°C。

      特性

      • TPS563201和TPS563208 3A轉換器集成了95mΩ和57mΩ場效應晶體管（FET）
      • D-CAP2模式控制，用于快速瞬態響應
      • 輸入電壓范圍：4.5V至17V
      • 輸出電壓范圍：0.76V至7V
      • 脈沖跳躍模式（TPS563201）或持續電流模式（TPS563208）
      • 580kHz開關頻率
      • 低關斷電流（小于10μA）
      • 2％反饋電壓精度（25°C）< /li>
      • 從預偏置輸出電壓中啟動
      • 逐周期過流限制
      • 斷續模式過流保護
      • 非鎖存欠壓保護（UVP）和熱關斷（TSD）保護
      • 固定軟啟動時間：1.0ms

      應用

      • 數字電視電源
      • 高清藍光光盤播放器
      • 網絡家庭終端設備
      • 數字機頂盒（STB）
      • 安全監控

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS563201 TPS562201 TPS564201 TPS564208 TPS565201 TPS565208
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ?
      3 ? ? 2 ? ? 4 ? ? 4 ? ? 5 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      580 ? ? 580 ? ? 500 ? ? 500 ? ? 400 ? ? 500 ? ?
      580 ? ? 580 ? ? 600 ? ? 600 ? ? 600 ? ? 500 ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.6 ? ?
      Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ?
