      TPS60201 具有電源狀態良好指示的穩壓 3.3V 低紋波充電泵

      數據：

      描述

      TPS6020x升壓調節電荷泵可在1.8 V至3.6 V輸入電壓范圍內產生3.3 V±4％的輸出電壓。這些器件通常由兩個堿性電池，鎳鎘電池或鎳氫電池供電，工作電壓最低可達1.6 V.對于TPS60200和TPS60201，連續輸出電流最小為100 mA，對于TPS60202和TPS60203，連續輸出電流最小為50 mA，所有這些都是來自2 V輸入。只需要四個外部電容即可構建完整的低紋波DC /DC轉換器。兩個單端電荷泵的推挽操作模式可確保低電流輸出電壓紋波，因為電流會持續傳輸到輸出端。

      特性

      • 穩定的3.3V輸出電壓，具有高達100 mA的輸出電流，從1.8V到3.6V
        輸入電壓
      • 小于5 mV（PP）輸出電壓
        推挽拓撲實現紋波
      • 集成低電池電量和電源良好檢測器
        • < li>開關頻率可與外部時鐘信號同步
      • 利用高達90％的效率和35μA靜態電源電流擴展電池使用時間
      • 可靠的系統關機因為輸出
        電容器在器件被禁用時放電
      • 易于設計，低成本，低EMI電源供電，因為沒有使用電感器
      • 0.05 -μA關斷電流，電池隔離
        關閉模式下的負載
      • UltraSmall 10引腳中的緊湊型轉換器解決方案
        只需四個外部電容的MSOP
        必需
      • 可用的評估模塊（TPS60200EVM-145）

      參數 與其它產品相比?升壓充電泵 （無電感器）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS60201 TPS60200 TPS60202 TPS60203 TPS60204 TPS60205
      1.8 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 1.6 ? ? 1.6 ? ?
      3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ?
      3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ?
      3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ?
      0.1 ? ? 0.1 ? ? 0.05 ? ? 0.05 ? ? 0.1 ? ? 0.1 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ?
      400 ? ? 400 ? ? 400 ? ? 400 ? ? 400 ? ? 400 ? ?
      0.04 ? ? 0.04 ? ? 0.04 ? ? 0.04 ? ? 0.035 ? ? 0.035 ? ?
      Enable
      Frequency Synchronization
      Power Good ? ?      		 Enable
      Frequency Synchronization ? ?      		 Enable
      Frequency Synchronization ? ?      		 Enable
      Frequency Synchronization
      Power Good ? ?      		 Enable
      Frequency Synchronization ? ?      		 Enable
      Frequency Synchronization
      Power Good ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      VSSOP ? ? VSSOP ? ? VSSOP ? ? VSSOP ? ? VSSOP ? ? VSSOP ? ?

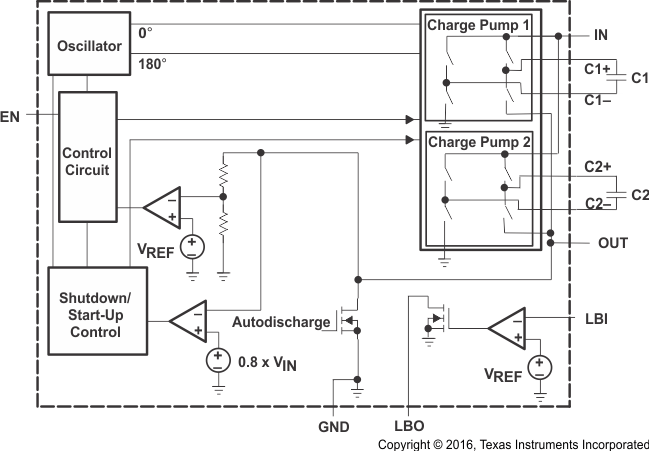

      方框圖 (1)
