      TPS54394 具有集成 FET (SWIFT) 的 3A 雙通道同步降壓開關

      數據：

      描述

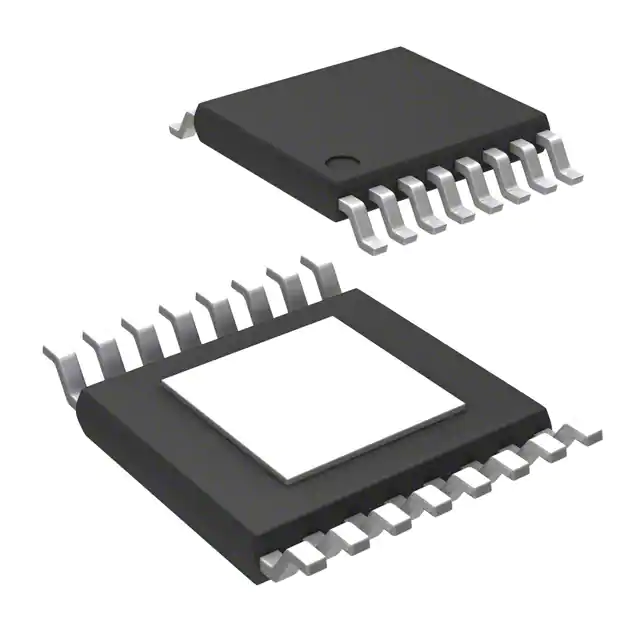

      TPS54394是一款雙路，自適應接通時間D-CAP2?模式同步降壓轉換器.TPS54394可幫助系統設計人員通過一個成本有效的，低組件數量，和低待機電流解決方案來完成多種終端設備的電源總線調節器集.TPS54394的主控制環路采用D-CAP2?模式控制，此控制模式無需外部補償組件即可提供極快的瞬態響應。自適應接通時間控制支持更高負載狀態下的脈寬調制（PWM）模式與輕負載下的Eco-mode?工作模式之間的無縫轉換.Eco-mode?使用TPS54394能夠在適應負載條件下保持高效率.TPS54394也能夠適應諸如高分子有機半導體固體電容器（POSCAP）或者高分子聚合物電容器（SP-CAP）的低等效串聯電阻（ESR），和超TSP54394采用4.4mm x 5mm 16引腳TSSOP（PWP）封裝和4mm x 4mm 16引腳VQFN（RSA）封裝，額定環境運行溫度范圍為-40°C至85°C。

      特性

      • D-CAP2控制模式
        • 快速瞬態響應
        • 環路補償無需外部部件< /li>
        • 與陶瓷輸出電容器兼容
      • 寬輸入電壓范圍：4.5V至18V
      • 輸出電壓范圍：0.76V至7V
      • 針對低占空比應用對高效集成FET進行了優化
        • 90mΩ（高側）和60mΩ（低側）
        • < li>高初始基準精度
      • 在兩個通道上支持恒定3A電流
      • 低側r DS（上）低損耗電流感測
      • 固定軟啟動時間：1ms
      • 非灌入預偏置軟啟動
      • 電源正常（Powergood）
      • 700kHz開關頻率
      • 逐周期過流限制控制
      • 用于過載保護的斷續定時器
      • 過流限制（OCL）/欠壓閉鎖（UVLO）/熱關斷（TSD）保護
      • 帶有集成式升壓P通道金屬氧化物半導體（PMOS）開關的自適應柵極驅動器
      • 由于熱補償r DS（ on）的值為4000ppm /℃，過流保護（OCP）恒定
      • 16引腳散熱薄型小外形尺寸封裝（HTSSOP），16引腳超薄型四方扁平無引線（VQFN）封裝
      • 自動跳躍Eco -mode模式，以在輕負載時實現高效率

      應用范圍

      • 針對廣泛應用的低功耗系統中的負載點調節
        • 數字電視電源
        • 網絡互聯家庭終端設備
        • 數字機頂盒（STB）
        • DVD播放器/刻錄機
        • 游戲控制臺和其它設備

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54394 TPS54294 TPS542941 TPS54295 TPS542951 TPS54395 TPS54494 TPS54495
      4.8 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ? 18 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.75 ? ?
      7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ?
      3 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 3 ? ? 4 ? ? 4 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ?
      700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ? 700 ? ?
      1.2 ? ? 1.3 ? ? 1.3 ? ? 1.3 ? ? 1.3 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ?
      Enable
      Phase Interleaving
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      85 ? ? 85 ? ? 85 ? ? 85 ? ? 85 ? ? 85 ? ? 85 ? ? 85 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      HTSSOP
      QFN ? ?      		 HTSSOP
      QFN ? ?      		 HTSSOP
      QFN ? ?      		 HTSSOP
      QFN ? ?      		 HTSSOP
      QFN ? ?      		 HTSSOP
      QFN ? ?      		 HTSSOP
      QFN ? ?      		 HTSSOP
      QFN ? ?
