TPS54227 4.5V 至 18V 輸入、2A 同步降壓轉換器

數據： TPS54227 4.5-V to 18-V Input, 2-A Synchronous Step-Down Converter 數據表

描述

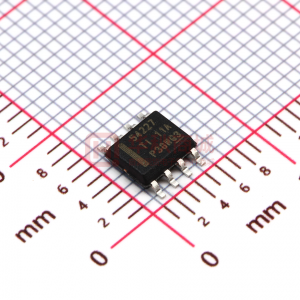

TPS54227器件是一款自適應導通時間D-CAP2模式同步降壓轉換器。 TPS54227使系統設計人員能夠為一系列各種終端設備完成總線穩壓器，并提供經濟高效，低元件數，低待機電流的解決方案。 TPS54227的主控制環路采用D-CAP2模式控制，可提供快速瞬態響應，無需外部補償元件。 TPS54227還具有專有電路，使器件能夠采用低等效串聯電阻（ESR）輸出電容（如POSCAP或SP-CAP）和超低ESR陶瓷電容。該器件采用4.5 V至18 V VIN輸入工作。輸出電壓可在0.76 V至7 V之間編程。該器件還具有可調節的軟啟動時間。 TPS54227采用8引腳HSOP封裝和10引腳VSON封裝，工作溫度范圍為-40°C至85°C。

特性

D-CAP2?模式實現快速瞬態響應
低輸出紋波并允許陶瓷輸出
電容器
寬V _IN輸入電壓范圍：4.5 V至18 V
輸出電壓范圍：0.76 V至7 V
高效集成FET優化用于低占空比應用
- 155mΩ（高側）和108mΩ（低側）
關斷時效率低于10μA
高初始帶隙基準精度
可調節軟啟動
預偏置軟啟動
700 kHz開關頻率（f _SW）
逐周期過流限制

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

TPS54227	TPS54228	TPS54327	TPS54328	TPS54427	TPS54428	TPS54627	TPS54628	TPS56428	TPS56528
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.76 ? ?	0.6 ? ?	0.76 ? ?
7 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
2 ? ?	2 ? ?	3 ? ?	3 ? ?	4 ? ?	4 ? ?	6 ? ?	6 ? ?	4 ? ?	5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
700 ? ?	700 ? ?	700 ? ?	700 ? ?	650 ? ?	650 ? ?	650 ? ?	650 ? ?	650 ? ?	650 ? ?
700 ? ?	700 ? ?	700 ? ?	700 ? ?	650 ? ?	650 ? ?	650 ? ?	650 ? ?	650 ? ?	650 ? ?
0.8 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?	0.95 ? ?	0.95 ? ?	0.95 ? ?	0.95 ? ?	0.25 ? ?	0.25 ? ?
Enable Synchronous Rectification ? ?	Enable Light Load Efficiency Synchronous Rectification ? ?	Enable Synchronous Rectification ? ?	Enable Light Load Efficiency Synchronous Rectification ? ?	Enable Synchronous Rectification ? ?	Enable Light Load Efficiency Synchronous Rectification ? ?	Enable Synchronous Rectification ? ?	Enable Light Load Efficiency Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Synchronous Rectification ? ?
D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	Current Mode ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?
90 ? ?	90 ? ?	90 ? ?	90 ? ?	95 ? ?	95 ? ?	85 ? ?	85 ? ?	85 ? ?	85 ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 85 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
SO PowerPAD VSON ? ?	SO PowerPAD SOIC VSON ? ?	SO PowerPAD VSON ? ?	SO PowerPAD VSON ? ?	SO PowerPAD VSON ? ?	SO PowerPAD VSON ? ?	SO PowerPAD ? ?	SO PowerPAD ? ?	SO PowerPAD VQFN ? ?	SO PowerPAD ? ?
