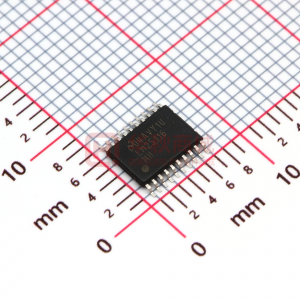

LM25116 42V 寬輸入電壓同步降壓控制器

數據： LM25116 Wide-Range Synchronous Buck Controller 數據表

描述

LM25116是一款同步降壓控制器，適用于高壓或廣泛變化的輸入電源的降壓穩壓器應用。控制方法基于使用仿真電流斜坡的電流模式控制。電流模式控制提供固有的線路前饋，逐周期電流限制和易于環路補償。仿真控制斜坡的使用降低了脈沖寬度調制電路的噪聲靈敏度，允許可靠地控制高輸入電壓應用中所需的非常小的占空比。工作頻率可在50 kHz至1 MHz范圍內編程。 LM25116通過自適應死區時間控制驅動外部高端和低端NMOS電源開關。用戶可選擇的二極管仿真模式可實現非連續模式操作，從而在輕負載條件下提高效率。低靜態電流關斷會禁用控制器，并且總輸入電流消耗不到10μA。其他功能包括高壓偏置調節器，自動切換到外部偏置以提高效率，熱關斷，頻率同步，逐周期電流限制和可調節線路欠壓鎖定。該器件采用功率增強型20引腳HTSSOP封裝，具有裸露的芯片粘接墊，有助于散熱。

特性

仿真峰值電流模式
寬工作范圍（最高42 V）
低I _Q關斷（＆lt;10μA）
驅動標準或邏輯電平MOSFET
穩健的3.5 A峰值柵極驅動
自由 - 運行至1 MHz的運行或同步
可選二極管仿真模式
可編程輸出1.215 V至36 V
精密1.5％電壓基準
可編程電流限制
可編程軟啟動
可編程線路欠壓鎖定
自動切換到外部偏置電源
20-Pin HTSSOP裸露焊盤
熱關斷

參數 與其它產品相比?降壓控制器（外部開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
?

LM25116	LM25117	LM25141	LM25145	LM3150	LM5116	LM5116WG	TPS40200
6 ? ?	4.5 ? ?	3.8 ? ?	6 ? ?	6 ? ?	6 ? ?	6 ? ?	4.5 ? ?
42 ? ?	42 ? ?	42 ? ?	42 ? ?	42 ? ?	100 ? ?	100 ? ?	52 ? ?
1.215 ? ?	0.8 ? ?	1.5 ? ?	0.8 ? ?	0.6 ? ?	1.215 ? ?	1.215 ? ?	0.7 ? ?
36 ? ?	41 ? ?	15 ? ?	40 ? ?	40 ? ?	80 ? ?	80 ? ?	46 ? ?
20 ? ?	20 ? ?	20 ? ?	30 ? ?	12 ? ?	20 ? ?	20 ? ?	3 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	?	1 ? ?
50 ? ?	50 ? ?	350 ? ?	100 ? ?	200 ? ?	50 ? ?	50 ? ?	35 ? ?
1000 ? ?	750 ? ?	2600 ? ?	1000 ? ?	1000 ? ?	1000 ? ?	1000 ? ?	500 ? ?
4.6 ? ?	4.8 ? ?	0.035 ? ?	1.8 ? ?	3.5 ? ?	4.6 ? ?	4.6 ? ?	1.5 ? ?
Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification Tracking UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Spread Spectrum Synchronous Rectification UVLO Fixed ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ?	Enable Frequency Synchronization Light Load Efficiency ? ?	Frequency Synchronization ? ?
98 ? ?	98 ? ?	99 ? ?	99 ? ?	96 ? ?	98 ? ?	98 ? ?	90 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 150 ? ?	-40 to 125 ? ?	-40 to 85 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
HTSSOP ? ?	HTSSOP WQFN ? ?	VQFN ? ?	VQFN ? ?	HTSSOP ? ?	HTSSOP ? ?	CFP ? ?	SOIC SON ? ?
Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Voltage Mode ? ?	COT with emulated ripple ? ?	Current Mode ? ?	Current Mode ? ?	Voltage Mode ? ?
