      TCA9539-Q1 低壓 16 位 I2C 和 SMBus 低功耗 I/O 擴展器，TCA9539-Q1

      數據：

      描述

      TCA9539-Q1是一款24引腳器件，可為雙線制雙向I 2 C總線（或SMBus協議） ）提供16位通用并行輸入和輸出（I /O）擴展。該器件的工作電源電壓（V CC ）范圍為1.65V至3.6V，并且支持100kHz（I 2 C標準模式）和400kHz（I 2 C快速模式）兩種時鐘頻率。當開關，傳感器，按鈕，LED，風扇以及其他相似器件需要額外的I /O時，I /O擴展器（如TCA9539-Q1）可提供簡單解決方案。

      當端口狀態發生變化時，TCA9539-Q1可在 INT 引腳上生成中斷。硬件可選地址引腳A0和A1最多允許四個TCA9539-Q1器件位于同一I 2 C總線上。該器件可通過電源循環供電以生成上電復位，從而復位到默認狀態。此外，TCA9539-Q1還具有一個硬件 RESET 引腳，可用于將器件位為默認狀態。

      TCA9539-Q1我 2 C I /O擴展器符合汽車應用的要求。

      特性

      • 適用于汽車電子應用
      • I 2 C至并行端口擴展器
      • 開漏電路低電平有效中斷輸出
      • 低電平有效復位輸入
      • 5V耐壓輸入和輸出端口
      • 兼容多數微控制器
      • 400kHz快速I 2 C總線
      • 極性反轉寄存器
      • 內部上電復位
      • 加電時無毛刺脈沖
      • 通過兩個硬件地址引腳尋址，以便使用多達4個器件
      • 鎖存輸出，用于直接驅動LED < /li>
      • 鎖斷性能超過100mA，符合JESD 78 II類規范的要求
      • 靜電放電（ESD）保護性能超過JESD 22規范的要求
        • 2000V人體模型（ A114-A）
        • 1000V充電器件模型（C101）

      應用

      • 汽車信息娛樂系統，高級駕駛員輔助系統（ADAS），汽車車身電子裝置，混合動力汽車（HEV），電動車（EV）和動力傳動
      • 工業自動化，工廠自動化，樓宇自動化，測試與測量，電子銷售點終端（EPOS）
      • I 2 C GPIO擴展

      所有商標均為各自所有者的財產。

      參數 與其它產品相比?I2C 通用 I/O (GPIO)

      ?
      Voltage Nodes (V)
      fSCLK (Max) (MHz)
      VCC (Min) (V)
      Frequency (Max) (kHz)
      VCC (Max) (V)
      I2C Address
      Number of I/Os
      Rating
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      TCA9539-Q1 TCA6408A TCA6408A-Q1 TCA9538 TCA9539
      1.8
      2.7
      3.3
      3.6 ? ?      		 1.8
      2.7
      3.3
      3.6
      5 ? ?      		 1.8
      2.7
      3.3
      3.6 ? ?      		 1.8
      2.7
      3.3
      3.6
      5 ? ?      		 1.8
      2.7
      3.3
      3.6
      5 ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ?
      1.65 ? ? 1.65 ? ? 1.65 ? ? 1.65 ? ? 1.65 ? ?
      400 ? ? 400 ? ? 400 ? ? 400 ? ? 400 ? ?
      3.6 ? ? 5.5 ? ? 3.6 ? ? 5.5 ? ? 5.5 ? ?
      1110 1xx ? ? 0100 00x ? ? 0100 00x ? ? 1110 0xx ? ? 1110 1xx ? ?
      16 ? ? 8 ? ? 8 ? ? 8 ? ? 16 ? ?
      Automotive ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ?
      TSSOP ? ? TSSOP
      UQFN
      VQFN ? ?      		 TSSOP ? ? SSOP
      TSSOP ? ?      		 TSSOP
      VQFN
      WQFN ? ?
      24TSSOP ? ? 16TSSOP
      16UQFN
      16VQFN ? ?      		 16TSSOP ? ? 16SSOP
      16TSSOP ? ?      		 24TSSOP
      24VQFN
      24WQFN ? ?

      技術文檔

      數據手冊（1）
      元器件購買 TCA9539-Q1 相關庫存

      • I/O端口擴展器

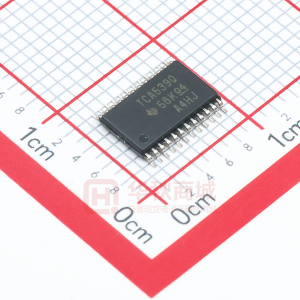

        型號：TCA9539PWR 封裝：TSSOP-24

        品牌：TI 描述：I/O端口擴展器 I2C;SMBus

        金額：￥3.28000

        去購買

      • I/O 擴展器

        型號：TCA9539RTWR 封裝：WQFN-24_4X4MM-EP

        品牌：TI 描述：TCA9539 是一款24引腳設備，提供16位通用并行輸入和輸出 (I/O) 擴展，支持兩線雙向 I2C 總線（或 SMBus 協議）。該設備可在1.65 V至5.5 V的電源電壓范圍內工作，并支持100 kHz (I2C 標準模式) 和400 kHz (I2C 快速模式) 時鐘頻率。

        金額：￥3.82200

        去購買

      • I/O 擴展器

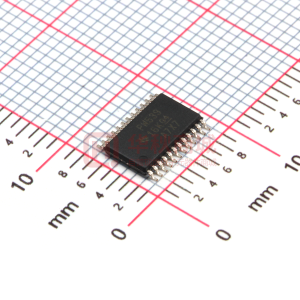

        型號：TCA9539QPWRQ1 封裝：TSSOP24_7.8X4.4MM

        品牌：TI 描述：適用于汽車應用的24引腳設備，提供16位通用并行輸入和輸出(I/O)擴展，支持I2C總線或SMBus協議。支持100-kHz (I2C Standard mode) 和 400-kHz (I2C Fast mode) 時鐘頻率。

        金額：￥3.37590

        去購買
