TPS79901-EP 200mA 低靜態電流、超低噪聲、高 PSRR、低壓降

數據： TPS79901-EP 200mA 低靜態電流、超低噪聲、高 PSRR低壓降線性穩壓器數據表 (Rev. A)

描述

TPS79901系列低壓降（LDO），低功耗線性穩壓器能夠提供出色的交流性能，同時還能實現極低的接地電流。可提供高電源抑制比（PSRR），低噪聲，快速啟動以及出色的線路和負載瞬態響應，同時消耗極低的40μA（典型值）接地電流。

TPS79901與陶瓷電容器搭配使用時可保持穩定，并且該器件使用先進的BiCMOS制造工藝，能夠輸出200mA電流時產生100mV的
典型壓降值.TPS79901使用精密電壓基準和反饋環路，可在全部負載，線路，過程和溫度變化范圍內實現2％的總體精度.TPS79901具有浪涌電流保護功能，當EN切換用于啟動器件時可立即鉗制電流。

TPS79901的額定溫度范圍為T _J = -55°C至+ 125°C，并采用小型封裝，非常適用于手機和WLAN卡。

特性

帶EN引腳的200mA低壓降穩壓器
提供了多個輸出電壓版本：
- 1.2V至6.5V可調輸出
帶有EN切換的浪涌電流保護
低I _Q：40μA
高PSRR：
- 1kHz時為66dB
- 10kHz時為51dB
與一個低ESR，2μF（典型值）輸出電容一起工作時保持穩定
出色的負載和線路瞬態響應
整體精度（負載，線路和溫度）為2 ％
極低壓降：100 mV
封裝：6引腳SON
支持國防，航天和醫療應用 < ul>
受控基線
同一組裝和測試場所
同一制造場所
支持軍用（-55°C至125°C）溫度范圍
延長的產品生命周期
延長的產品變更通知
產品可追溯性

所有商標均為其各自所有者的財產。

參數與其它產品相比?線性穩壓器 (LDOs)

?
Output Options
Iout (Max) (A)
Vin (Max) (V)
Vin (Min) (V)
Vout (Max) (V)
Vout (Min) (V)
Package Group
Operating Temperature Range (C)
Noise (uVrms)
Rating
Output Capacitor Type
PSRR @ 100KHz (dB)
Accuracy (%)
Vdo (Typ) (mV)
Iq (Typ) (mA)
Package Size: mm2:W x L (PKG)
?

TPS79901-EP
Adjustable Output ? ?
0.2 ? ?
6.5 ? ?
2.7 ? ?
6.5 ? ?
1.2 ? ?
WSON ? ?
-55 to 125 ? ?
29 ? ?
HiRel Enhanced Product ? ?
Ceramic ? ?
38 ? ?
2 ? ?
100 ? ?
0.04 ? ?
See datasheet (WSON) ? ?

方框圖 (1)

技術文檔

數據手冊（1）

TPS79901-EP 200mA 低靜態電流、超低噪聲、高 PSRR低壓降線性穩壓器數據表 (Rev. A)

元器件購買 TPS79901-EP 相關庫存

線性穩壓器及LDO

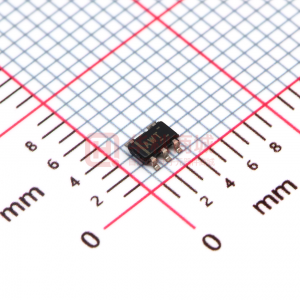

型號：TPS79901DDCR 封裝：SOT23-5
