TLV5619-EP 增強型產品 12 位，單通道 Dac，并行，電壓輸出，低功耗

數據： 2.7 V to 5.5 V 12-Bit Parallel Digital-to-Analog Converter with Power Down 數據表

描述

TLV5619是一款12位電壓輸出DAC，帶有微處理器和TMS320兼容并行接口。 12個數據位是雙緩沖的，因此可以使用LDAC \引腳異步更新輸出。在正常工作期間，器件在5 V電源下耗散8 mW，在3 V電源下耗散4.3 mW。通過將DAC設置為關斷模式，功耗可降至50 nW。

輸出電壓由一個×2增益軌到軌放大器緩沖，該放大器具有A類輸出級提高穩定性并縮短穩定時間。

特性

受控基線
- 一個裝配/測試現場，一個制造現場
40°C至125°C的擴展溫度性能
增強的減少制造源（DMS）支持
增強產品更改通知
資格認證譜系
2.7V至5.5V單電源供電
±0.4 LSB微分非線性（DNL），±1.5 LSB積分非線性（INL）
12位并行接口
與TMS320 DSP兼容
內部上電復位
穩定時間1μs（典型值）
低功耗：
- 5 m電源時為8 mW
- 4.3 mW 3 V電源
參考輸入緩沖器
電壓輸出
單調過溫
異步更新
應用程序
- 電池供電測試儀器
- 數字偏移和G ain調整
- 電池供電/遠程工業控制
- 機器和運動控制設備
- 無繩和無線電話
- 語音合成
- 通信調制器
- 任意波形生成

符合JEDEC和行業標準的元件認證，確保在擴展溫度范圍內可靠運行。這包括但不限于高加速應力測試（HAST）或偏壓85/85，溫度循環，高壓釜或無偏HAST，電遷移，鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。

參數 與其它產品相比?數模轉換器

?
Resolution (Bits)
Settling Time (μs)
Sample / Update Rate (MSPS)
DAC Channels
Architecture
Power Consumption (Typ) (mW)
DNL (Max) (+/-LSB)
Interface
INL (Max) (+/-LSB)
Reference: Type
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Gain Error (Max) (%FSR)
SFDR (dB)
SNR (dB)
?

TLV5619-EP
12 ? ?
1 ? ?
1 ? ?
1 ? ?
String ? ?
4.3 ? ?
1 ? ?
Parallel ? ?
4 ? ?
Ext ? ?
Buffered Voltage ? ?
HiRel Enhanced Product ? ?
-40 to 125 ? ?
SOIC ? ?
20SOIC: 132 mm2: 10.3 x 12.8(SOIC) ? ?
0.5 ? ?
72 ? ?
78 ? ?

方框圖 (1)

技術文檔

數據手冊（1）

2.7 V to 5.5 V 12-Bit Parallel Digital-to-Analog Converter with Power Down 數據表

元器件購買 TLV5619-EP 相關庫存

數模轉換器（DAC）

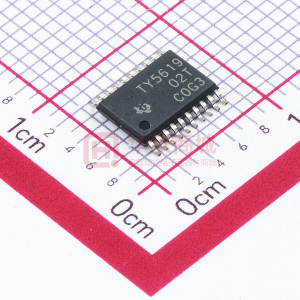

型號：TLV5619IPWR 封裝：TSSOP20

品牌：TI 描述：TLV5619 12 位單通道并行 DAC，具有電壓輸出、低功耗和異步更新

金額：￥72.13780
去購買
數模轉換器（DAC）

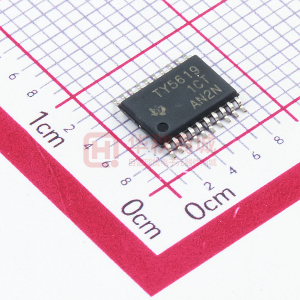

型號：TLV5619IPW 封裝：TSSOP20_6.5X4.4MM
