LM95241 采用 TruTherm 技術且具有 SMBus 和 I2C 接口的雙路遠程和本地溫度傳感器

數據： LM95241 Dual Remote Diode Temp Sensor w/SMBus Interface & TruTherm Technology 數據表

描述

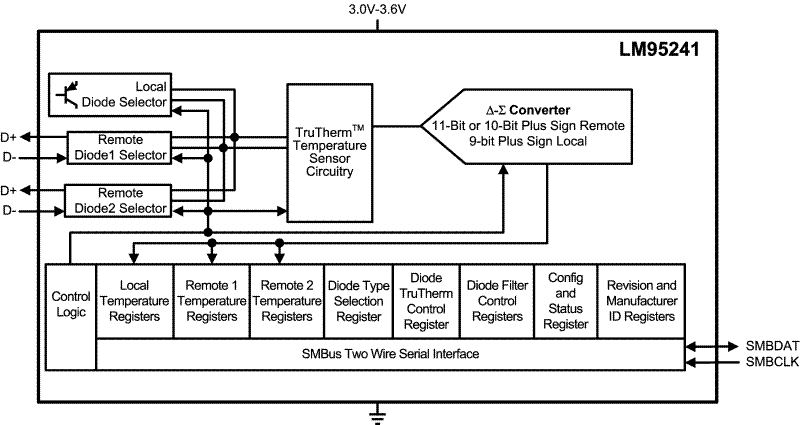

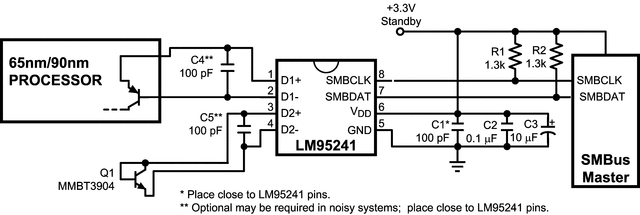

LM95241是一款采用TI TruTherm技術的精密雙遠程二極管溫度傳感器（RDTS）。 LM95241的2線串行接口與SMBus 2.0兼容。 LM95241可以感應三個溫度區，它可以測量自己芯片的溫度以及兩個二極管連接的晶體管。 LM95241包括數字濾波和先進的輸入級，包括模擬濾波和TruTherm技術，可減少處理器到處理器的非理想擴散。二極管連接的晶體管可以是Intel和AMD處理器中的“熱二極管”，也可以簡單地是二極管連接的MMBT3904晶體管。 TruTherm技術可以精確測量小型幾何工藝（如90nm和65nm）上的“熱二極管”。 LM95241支持用戶可選擇的熱二極管非理想性，可以采用90nm或65nm工藝的英特爾處理器或2N3904。

用于遠程溫度讀數的LM95241分辨率格式可編程為11位有符號或無符號的數字濾波禁用。啟用過濾后，分辨率會增加到13位有符號或無符號。在無符號模式下，LM95241遠程二極管讀數可以解決高于127°C的溫度。本地溫度讀數的分辨率為9位加號。

特性

準確感知遠程IC或二極管連接處的芯片溫度
使用TruTherm技術實現精密“熱二極管”溫度測量< /li>
帶模擬濾波的熱二極管輸入級
熱二極管數字濾波
采用65nm或90nm工藝或2N3904非理想選擇的英特爾處理器
遠程二極管故障檢測
板載本地溫度傳感
無數字濾波的遠程溫度讀數：
- 0.125°C LSb
- 10 -bits Plus Sign或11位可編程分辨率
- 11位分辨溫度高于127°C
使用數字濾波進行遠程溫度讀數：
- 0.03125°C LSb帶濾波
- 12位加號或13位可編程分辨率
- 13位分辨溫度高于127°C
當?shù)販囟茸x數：
- 0.25°C
- 9位加號

狀態寄存器支持

可編程轉換率允許用戶優化功耗

關斷模式單次轉換控制

SMBus 2.0兼容接口，支持TIMEOUT < /li>

8針VSSOP封裝

關鍵規格

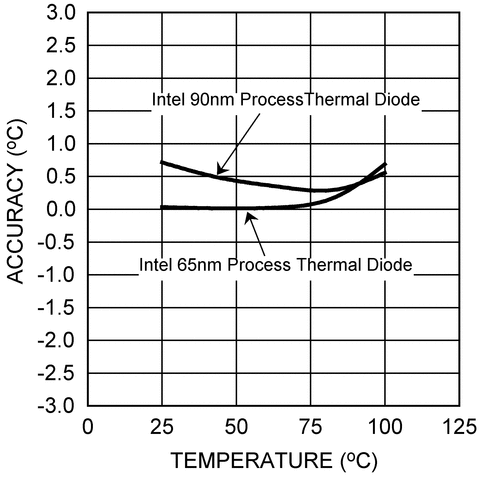

遠程二極管溫度精度
- T _{A < /sub> = 20°C至40°C，T _D = 45°C至85°C±1.25°C（最大值）}
- T _A = 0°C至85°C，T _D = 25°C至140°C±2.5°C（最大）
局部溫度精度
- T _A = 0°C至85°C±3.0°C（最大值）
電源電壓3.0 V至3.6 V
平均電源電流471μA（典型值）

所有商標均為其各自所有者的財產。

參數 與其它產品相比數字溫度傳感器


Interface
Local Sensor Accuracy (Max) (+/- C)
Temp Resolution (Max) (bits)
Operating Temperature Range (C)
Supply Voltage (Min) (V)
Supply Voltage (Max) (V)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
Rating
Package Group
Package Size: mm2:W x L (PKG)
Iq (Typ) (uA)

LM95241	LM95233	LM95234
I2C SMBus	I2C SMBus	I2C SMBus
3	2	2
10	11	11
0 to 85	-40 to 140	-40 to 140
2.7	3	2.7
5.5	3.6	5.5
471	570	570
640	500	800
One shot conversion control Programmable conversion rate Remote diode fault detection Shutdown Thermal diode input stage filtering	One shot conversion control Programmable Alert Programmable conversion rate Remote diode fault detection Shutdown Thermal diode input stage filtering	One shot conversion control Programmable Alert Programmable conversion rate Remote diode fault detection Shutdown Thermal diode input stage filtering
Catalog	Catalog	Catalog
VSSOP	WSON	WSON
8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	See datasheet (WSON)	See datasheet (WSON)
471	570	570
