LM26LV 具有固定跳變點且支持 1.6V 電壓的溫度開關

數據： LM26LV and LM26LV-Q1 1.6-V, WSON-6 Factory Preset Temperature Switch and Temperature Sensor 數據表

描述

LM26LV和LM26LV-Q1是低壓，精密，雙輸出，低功耗溫度開關和溫度傳感器。溫度跳變點（T _TRIP）可在出廠時預設為0°C至150°C范圍內的任何溫度，增量為1°C。內置溫度滯后（T _HYST）可在溫度不穩定的環境下保持輸出穩定。

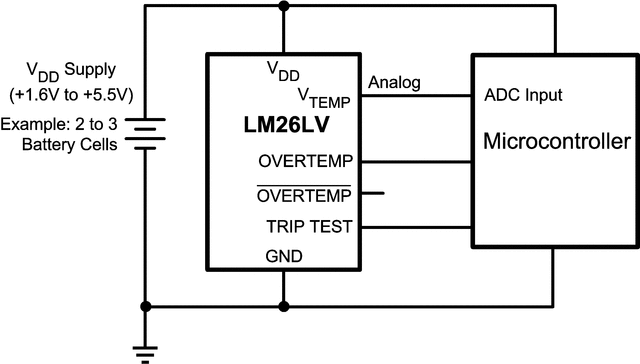

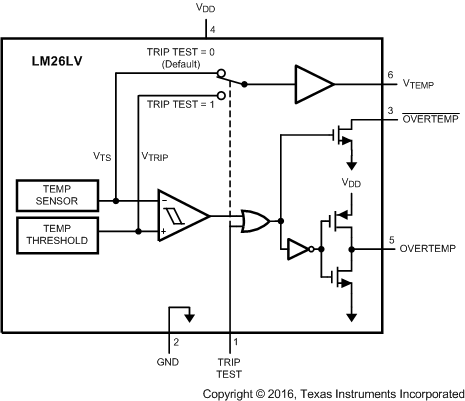

正常工作時，LM26LV或LM26LV-Q1溫度開關輸出斷言溫度超過T _TRIP。當溫度低于等于（T _TRIP - T _HYST）的溫度時，溫度開關輸出將復位。 OVERTEMP數字輸出采用推挽結構為高電平有效，而 OVERTEMP 數字輸出為低電平有效，具有漏極開路結構。 /p>

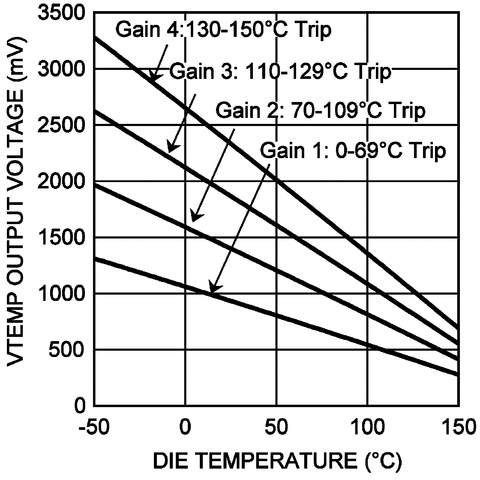

模擬輸出V _TEMP提供負溫度系數（NTC）的模擬輸出電壓。

將TRIP_TEST輸入驅動為高電平會導致數字輸出被斷言用于原位驗證并使閾值電壓出現在VTEMP輸出引腳上，這可用于驗證溫度跳變點。

LM26LV ?? s和LM26LV-Q1 ??低最小電源電壓使其成為1.8 V系統設計的理想選擇。寬工作范圍，低電源電流和出色的精度為各種商業和工業應用提供了溫度開關解決方案。

特性

低1.6 V操作
低靜態電流
鎖存功能：設備可以鎖定過溫條件
推挽和漏極開路溫度開關輸出
0°C至150°C的寬跳變點范圍
非常線性模擬V _TEMP溫度傳感器輸出
V _TEMP輸出短路保護
精確溫度超過-50°C至150°C溫度范圍
出色的電源噪聲抑制
LM26LVQISD-130和LM26LVQISD-135符合AEC-Q100標準，采用汽車級流程制造：
- 器件溫度等級0：-40°C至150°C環境工作溫度范圍
- 器件HBM ESD分類等級3 A
- 器件CDM ESD分類等級C6
- 器件MM ESD分類等級M3

參數與其它產品相比溫度開關


Operating Temperature Range (C)
Accuracy Over Temp Range (Max) (C)
Sensor Gain (mV/Deg C)
SetPoint Value (deg C)
SetPoint Type
Output Type
Supply Voltage (Min) (V)
Supply Voltage (Max) (V)
Supply Current (Typ) (uA)
Comparator Channels (#)
Features
Rating
Package Group
Package Size: mm2:W x L (PKG)
Interface

LM26LV	LM26LV-Q1	LM56	LM57	TMP300	TMP708	TMP709
0 to 150	-40 to 150	-40 to 125	-50 to 150	-40 to 125	-40 to 125	-40 to 125
2.3	2.3	3	1.5	2	3	3
-5.1 to -12.8	-5.1 to -12.8	6.2	-5.2 to -12.9	10
Range (0 to 150) 50, 60, 65, 70 75, 80, 85, 90 95, 100, 105, 110 115, 120, 125, 130 135, 140, 145, 150	Range (0 to 150) 130, 135	-40 to 125	-40 to 150	-40 to 125	0 to 125	0 to 125
Factory Programmed	Factory Programmed	Resistor Programmable	Resistor Programmable	Resistor Programmable	Resistor Programmable	Resistor Programmable
Open Drain Push Pull	Open Drain Push Pull	Open Drain	Open Drain Push Pull	Open Drain	Open Drain	Open Drain
1.6	1.6	2.7	2.4	1.8	2.7	2.7
5.5	5.5	10	5.5	18	5.5	5.5
8	8	230	24	110	40	40
1	1	2	1	1	1	1
Built-in Hysteresis Hysteresis (5°C) Temperature Sensor and Switch Trip Test	Built-in Hysteresis Hysteresis (5°C) Temperature Sensor and Switch Trip Test	Built-in Hysteresis Hysteresis (5°C) Temperature Sensor and Switch	Built-in Hysteresis Hysteresis (5°C or 10°C) Temperature Sensor and Switch Trip Test	Hysteresis (5°C or 10°C) Pin-Selectable Hysteresis Temperature Sensor and Switch	Hysteresis (10°C or 30°C) Pin-Selectable Hysteresis	Hysteresis (2°C or 10°C) Pin-Selectable Hysteresis
Catalog	Automotive	Catalog	Catalog	Catalog	Catalog	Catalog
WSON	WSON	SOIC VSSOP	TSSOP WSON	SC70 SOT-23	SOT-23	SOT-23
See datasheet (WSON)	See datasheet (WSON)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	8TSSOP: 19 mm2: 6.4 x 3(TSSOP) See datasheet (WSON)	6SC70: 4 mm2: 2.1 x 2(SC70) 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
Analog Output Switch	Analog Output Switch	Analog Output Switch	Analog Output Switch	Analog Output Switch	Switch	Switch
