LM95245 采用 TruTherm 技術且具有 SMBus 接口的 ±2°C 遠程和本地溫度傳感器

數據： Precision Diode Digital Temp Sensor w/TruTherm BJT Comp Tech for 45nm Process 數據表

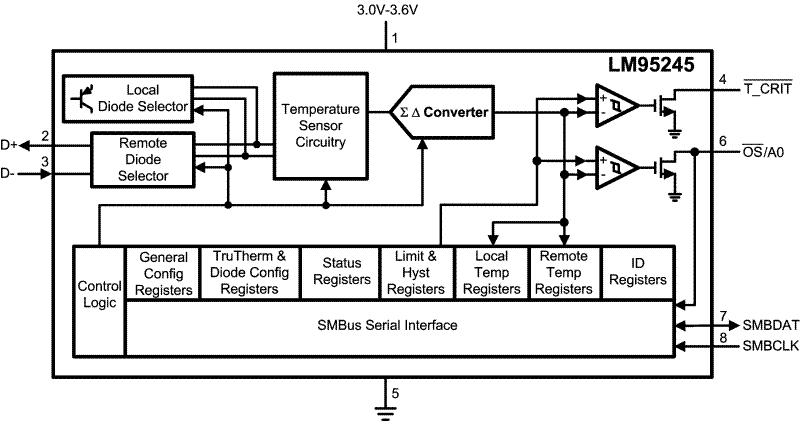

描述

LM95245是一款11位數字溫度傳感器，具有2線系統管理總線（SMBus）接口和TruTherm技術，可監控溫度遠程二極管以及它自己的溫度。 LM95245可用于非常精確地監控外部設備（如微處理器）的溫度。 TruTherm技術使LM95245能夠精確監控90 nm及更小幾何工藝中的熱二極管。 LM95245專門針對45納米工藝的英特爾處理器。 LM95245報告了兩種不同格式的溫度，適用于+ 127.875°C /-128°C范圍和0°C /255°C范圍。當未屏蔽的通道超出其編程限制時，LM95245 T_CRIT 和 OS 輸出被置位用于關閉系統，打開系統風扇，或作為微控制器中斷功能。可以通過狀態寄存器從狀態寄存器中讀取 T_CRIT 和 OS 引腳的當前狀態SMBus接口。所有限制都有一個共享的可編程滯后寄存器。

LM95245的遠程溫度通道有一個可編程數字濾波器。 LM95245適用于45 nm，65 nm或90 nm工藝的典型英特爾®處理器，并具有偏移寄存器，可實現最大的靈活性和最佳精度。

LM95245具有三級地址引腳最多可將3個設備連接到同一個SMBus主設備，該設備與 OS 輸出共享。 LM95245具有可編程轉換速率寄存器和待機模式，可節省功耗。通過寫入單觸發寄存器，可以在待機模式下觸發一次轉換。

特性

遠程和本地溫度通道
針對英特爾45納米處理器二極管
兩種格式： - 128°C至+ 127.875°C和0°C至255.875°C
遠程通道數字濾波器
可編程TCRIT和OS閾值
可編程共享滯后注冊
二極管故障檢測
屏蔽，偏移和狀態寄存器
SMBus 2.0兼容接口，支持TIMEOUT
可編程轉換率最佳功耗
三電平地址引腳
待機模式單次轉換控制
Pin-for-Pin兼容LM95235和LM86，LM89， LM99
8引腳VSSOP和SOIC封裝

主要規格

電源電壓3.0至3.6 V
供電電流，轉換速率= 1 Hz350μA（典型值）
遠程二極管溫度精度
- T _A = 25°C至85°C; T _D = 50℃至105℃，±0.75℃（最大）
局部溫度精度
- T _A = 25°C至100°C，±2.0°C（最大值）
轉換率，兩個通道均為16至0.4 Hz

所有商標均為其各自所有者的財產。

參數 與其它產品相比數字溫度傳感器


Interface
Local Sensor Accuracy (Max) (+/- C)
Temp Resolution (Max) (bits)
Operating Temperature Range (C)
Supply Voltage (Min) (V)
Supply Voltage (Max) (V)
Supply Current (Typ) (uA)
Supply Current (Max) (uA)
Features
Rating
Package Group
Package Size: mm2:W x L (PKG)
Iq (Typ) (uA)

LM95245
I2C SMBus
2
11
-40 to 125
2.7
5.5
350
670
One shot conversion control Programmable Alert Programmable conversion rate Remote diode fault detection Shutdown Thermal diode input stage filtering
Catalog
SOIC VSSOP
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
350
